Inbetriebnahme
7.5.4
Konfiguration der Digitaleingänge
1
E
2
1
CDI
i
1
3
F
2
4
HR
on
WP
POWER
SIM
29

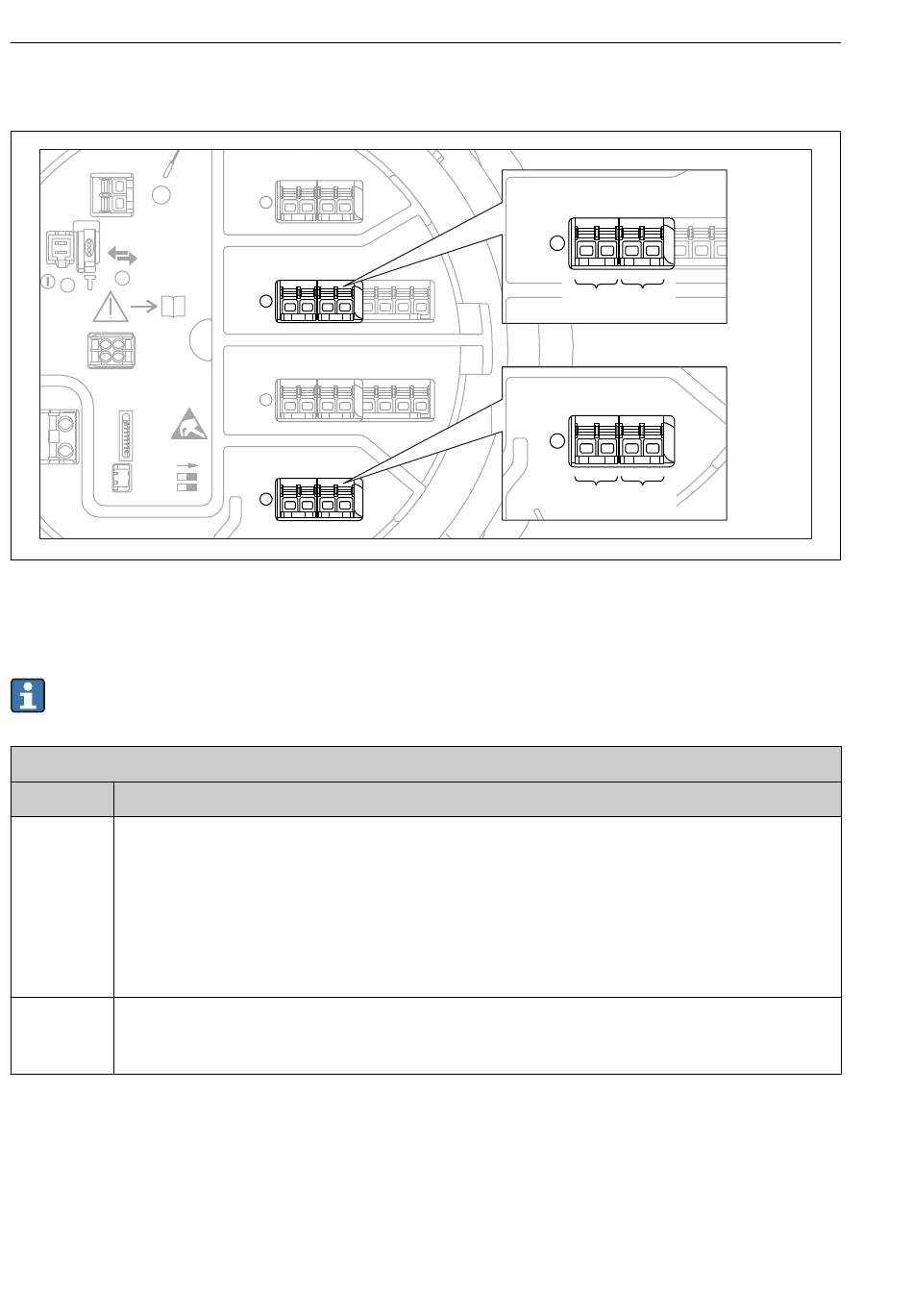

Mögliche Positionen der Digital I/O-Module (Beispiele); der Bestellcode legt Anzahl und Position
der digitalen Eingangsmodule fest.
Für jeden Digitaleingang des Gerätes gibt es ein Untermenü Digital Xx-x. "X" steht für
den Steckplatz im Anschlussklemmenraum, "x-x" für die Klemmen in diesem Steckplatz.
Untermenü: Setup → Erweitertes Setup → Ein/Ausgang → Digital Xx-x
Parameter
Bedeutung / Maßnahme
Betriebsart
Wählen Sie die Betriebsart (siehe Abbildung unten).
• Eingang passiv
Das DIO-Modul misst die von einer externen Quelle bereitgestellte Spannung. Je nach Status des
externen Switch beträgt diese Spannung 0 (Switch geöffnet) oder überschreitet eine bestimmte
Begrenzungsspannung (Switch geschlossen). Diese beiden Zustände repräsentieren das Digitalsignal.
• Eingang aktiv
Das DIO-Modul stellt eine Spannung bereit und nutzt diese, um festzustellen, ob der externe Switch
geöffnet oder geschlossen ist.
Kontakt Typ Legt fest, wie der Status des externen Switch durch den internen Status des DIO-Moduls wiedergegeben
wird (siehe Tabelle unten). Der interne Status des Digitaleingangs kann an einen Digitalausgang über-
tragen oder zur Steuerung der Messung verwendet werden.
58
D
1
2
3
4
C
1
2
3
4
5
6
7
8
B
1
2
3
4
5
6
7
8
A
1
2
3
4
C
1 2 3 4
5 6 7
C1-2 C3-4
A
1 2 3 4
A1-2 A3-4
