Endress+Hauser Proservo NMS83 Kurzanleitung Seite 21

Proservo NMS83
Vorgehensweise

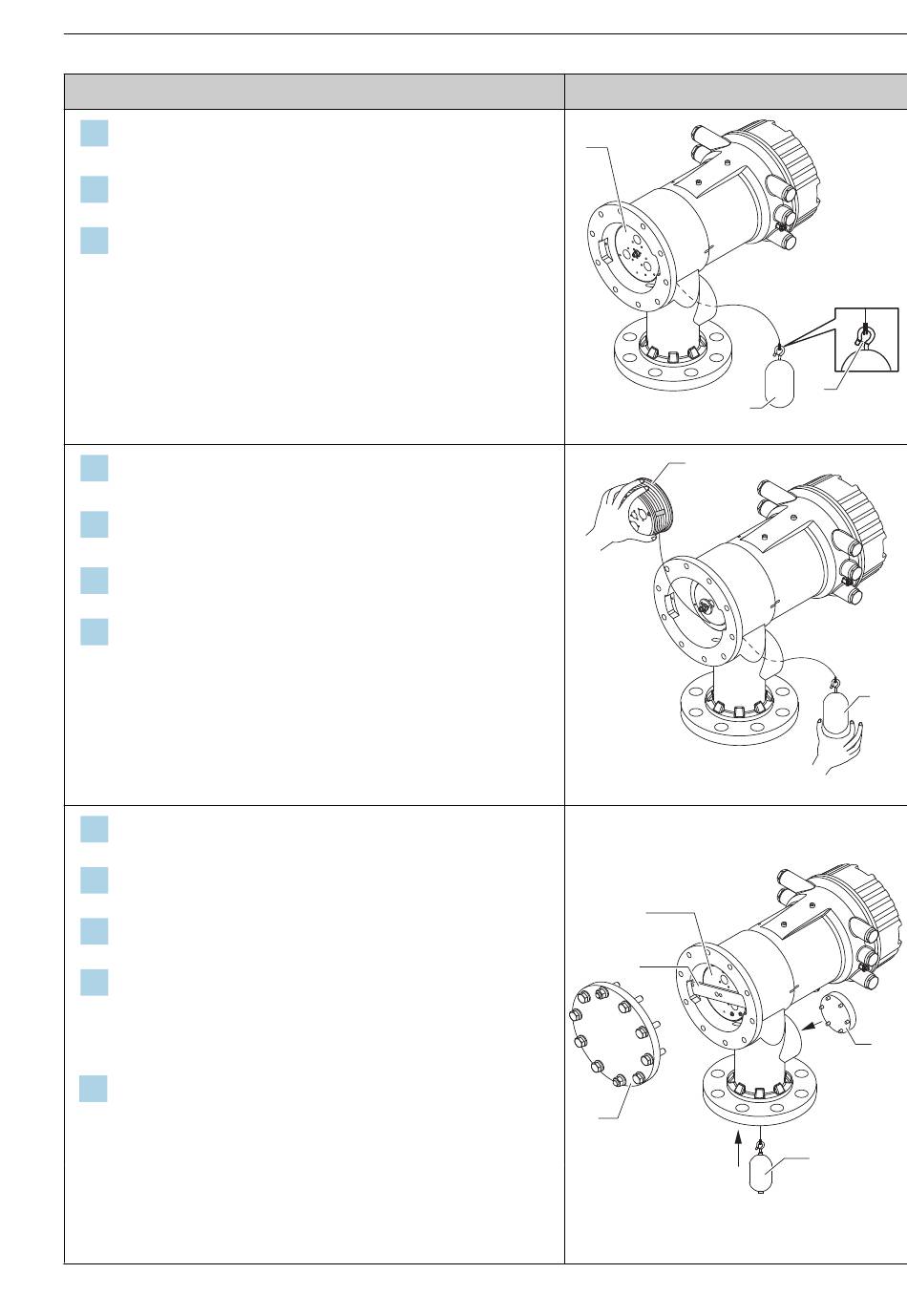

Setzen Sie die Messtrommel [3] vorübergehend in das Trom-
10.
melgehäuse ein.
Haken Sie den Verdränger [2] am Drahtring ein.
11.
Befestigen Sie den Verdränger mithilfe des Sicherungsdrahtes
12.
[1] sicher am Messdraht.

Behandeln Sie den Messdraht vorsichtig. Er kann knicken.
Entfernen Sie die Messtrommel aus dem Trommelgehäuse,
13.
und wickeln Sie ca. 500 mm (19,69 in) des Messdrahtes ab.
Halten Sie die Messtrommel [1] hoch, und setzen Sie den Ver-
14.
dränger [2] in das Kalibrierfenster ein.
Halten Sie den Verdränger in die Mitte des Kalibrierfensters.
15.
Halten Sie die andere Hand (Messtrommel) nach oben, um
16.
zusätzliche Spannung auf den Messdraht auszuüben, damit
der Verdränger nicht zu schnell herunterfällt.
Lassen Sie den Verdränger [2] los.
17.
Entfernen Sie den Klebestreifen [5] von der Messtrommel.
18.
Führen Sie die Messtrommel in das Trommelgehäuse ein.
19.
Montieren Sie die Halterung [4].
20.

Vergewissern Sie sich, dass der Draht korrekt in den Rillen auf-
gewickelt ist.
Schalten Sie die Stromversorgung zum NMS8x ein, und bewe-
21.
gen Sie den Verdränger mithilfe des Wizard Bewege Ver-
dränger→  44 nach oben, bis der Drahtring im
Kalibrierfenster zu sehen ist.

• Vergewissern Sie sich, dass der Messdraht keinerlei Knick-
stellen oder andere Defekte aufweist.
• Vergewissern Sie sich, dass der Verdränger die Innenwand
des Stutzens nicht berührt.
Endress+Hauser
Abbildungen
3
2
1
5
4
3
Montage
1
A0027984
2
A0027986
1
2
A0032444
