Inbetriebnahme
7.5.3

Konfiguration eines angeschlossenen RTD

1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

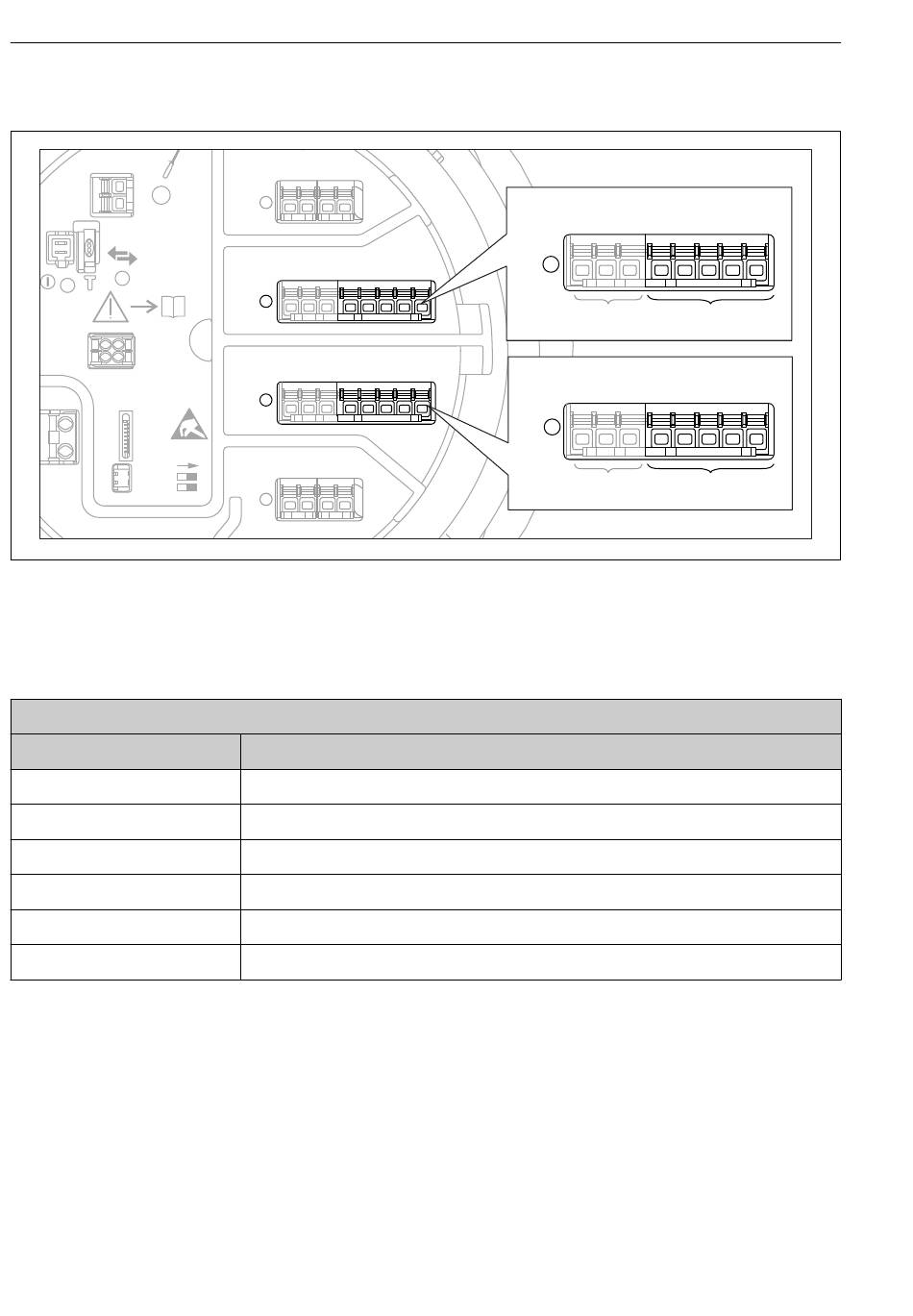

 28 Mögliche Positionen der Analog I/O-Module, an die ein Widerstandsthermometer angeschlossen
werden kann. Der Bestellcode des Gerätes legt fest, welches dieser Module tatsächlich vorhanden
ist.
Untermenü: Setup → Erweitertes Setup → Ein/Ausgang → Analog IP
Parameter
RTD Fühler Typ
RTD verbundener Typ
Eingangs Wert
Minimale Fühler Temperatur
Maximale Fühler Temperatur Geben Sie die maximal zulässige Temperatur des angeschlossenen RTD an.
Fühler Position
56
D
1 2 3 4
C
1 2 3 4 5 6 7 8
B
1 2 3 4 5 6 7 8
A
1 2 3 4
Bedeutung / Maßnahme
Geben Sie den Typ des angeschlossenen RTD an.
Geben Sie den Verbindungstyp des RTD an (2-, 3- oder 4-Leiter).
Prüfen Sie, ob der angezeigte Wert mit der tatsächlichen Temperatur übereinstimmt.
Geben Sie die minimal zulässige Temperatur des angeschlossenen RTD an.
Geben Sie die Einbauposition des RTD ein (gemessen ab Peilplatte).
C
1 2 3 4 5 6 7 8
C1-3 C4-8
B
1 2 3 4 5 6 7 8
B1-3 B4-8
Proservo NMS83
A0032465
