airtrol CPC 200 / 210
4.3
Anschluß
CPC 200 an CPC 210
Die Bedieneinheit CPC 200 wird mittels
14adrigem Kabel mit der Pneumatikeinheit
CPC 210 verbunden.
4.3.1 Wahl der Anschlußart
beim pH-Meßumformer
Mycom CPM 151-P
• Bei Verwendung einer Probfit-Wechselarma-
tur mit Werkstoffen PVC oder PVDF
erfolgt der Anschluß am Meßumformer
mit unsymmetrisch hochohmigem Geräteein-
gang.
• Bei Verwendung einer Probfit-Wechselarma-
tur mit Werkstoff 1.4571 erfolgt der
Anschluß am Meßumformer mit symmetrisch
hochohmigem Geräteeingang mit zusätzlich
angeschlossenem Potentialausgleich.
Hinweis:
Bitte beachten Sie die separaten
Betriebsanleitungen für den Meßum-
former Mycom CPM 151-P und die
Probfit-Wechselarmatur.
ON
Busstecker
6ES5762-1AA12
4.4
Max. 10 Systeme aus je einer Bedieneinheit
CPC 200 und einer Pneumatikeinheit CPC 210
können über Profibus vernetzt werden.
Die Bus-Systemverdrahtung erfolgt mit zweia-
drig verdrilltem und geschirmtem Buskabel
(Eigenschaften hierzu siehe Tabelle in Kapi-
tel 9). Die Bus-Anschlußstecker sind auf der
SPS bereits aufgesteckt.
Vorgehensweise
• Buskabel verlegen und auftrennen
• Buskabel anschließen
• bei Anfangs- und Endteilnehmer den Ab-
schlußwiderstand im Stecker zuschalten
(Position »ON«)
• Busanschlüsse aufstecken.
Buskabel-Anschluß
• Abisolieren gemäß Bild 4.2
• Buskabel anschließen;
immer A – A – A ...
und
• Schirmung muß blank auf Metallführung
liegen.
OFF
Busstecker
6ES5762-1AA12
4.
Vernetzung mehrerer
Systeme über Profibus
B – B – B ... durchverbinden
Busstecker
6ES5762-1AA12
Elektrischer Anschluß
ON

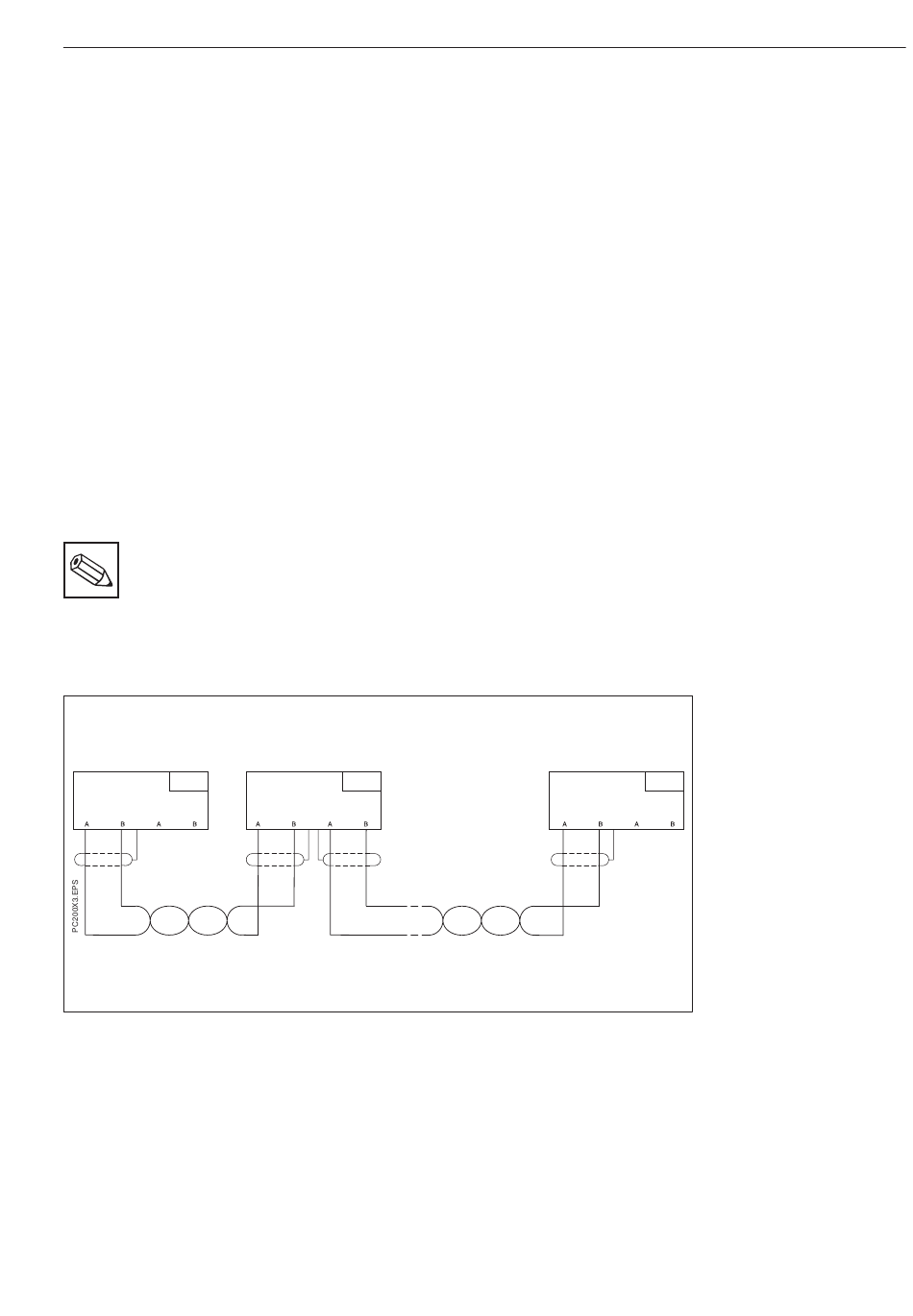

Bild 4.2:
Buskabel-Anschlußplan
BD2PC200.CHP
13
