Collegamento dei componenti
con le prese di ingresso/uscita
audio digitali

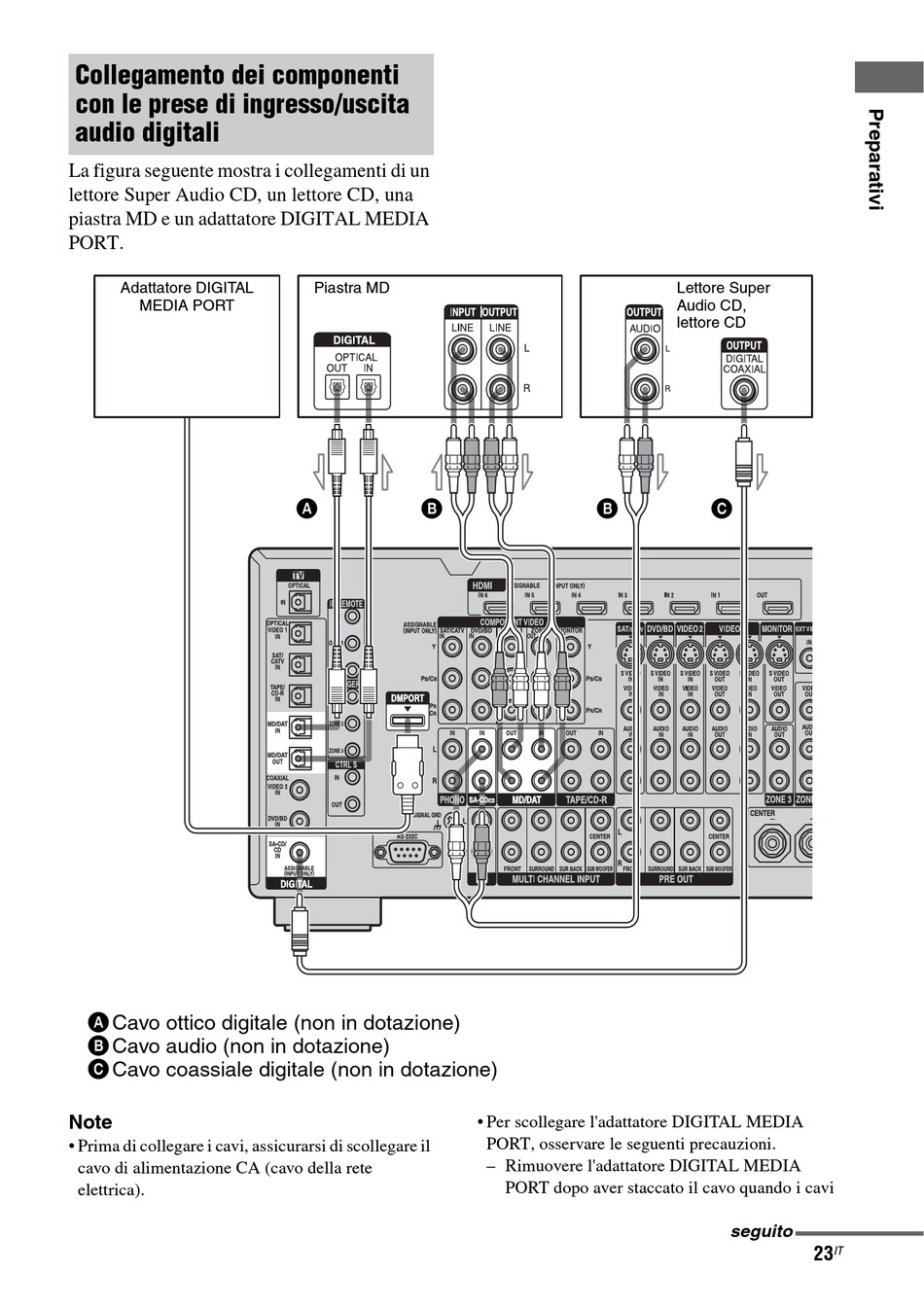

La figura seguente mostra i collegamenti di un
lettore Super Audio CD, un lettore CD, una
piastra MD e un adattatore DIGITAL MEDIA
PORT.
Adattatore DIGITAL
MEDIA PORT
A Cavo ottico digitale (non in dotazione)
B Cavo audio (non in dotazione)
C Cavo coassiale digitale (non in dotazione)
Note
• Prima di collegare i cavi, assicurarsi di scollegare il
cavo di alimentazione CA (cavo della rete
elettrica).
Piastra MD
A B B
• Per scollegare l'adattatore DIGITAL MEDIA
PORT, osservare le seguenti precauzioni.
– Rimuovere l'adattatore DIGITAL MEDIA
PORT dopo aver staccato il cavo quando i cavi
Lettore Super
Audio CD,
lettore CD
C
seguito
23 IT
