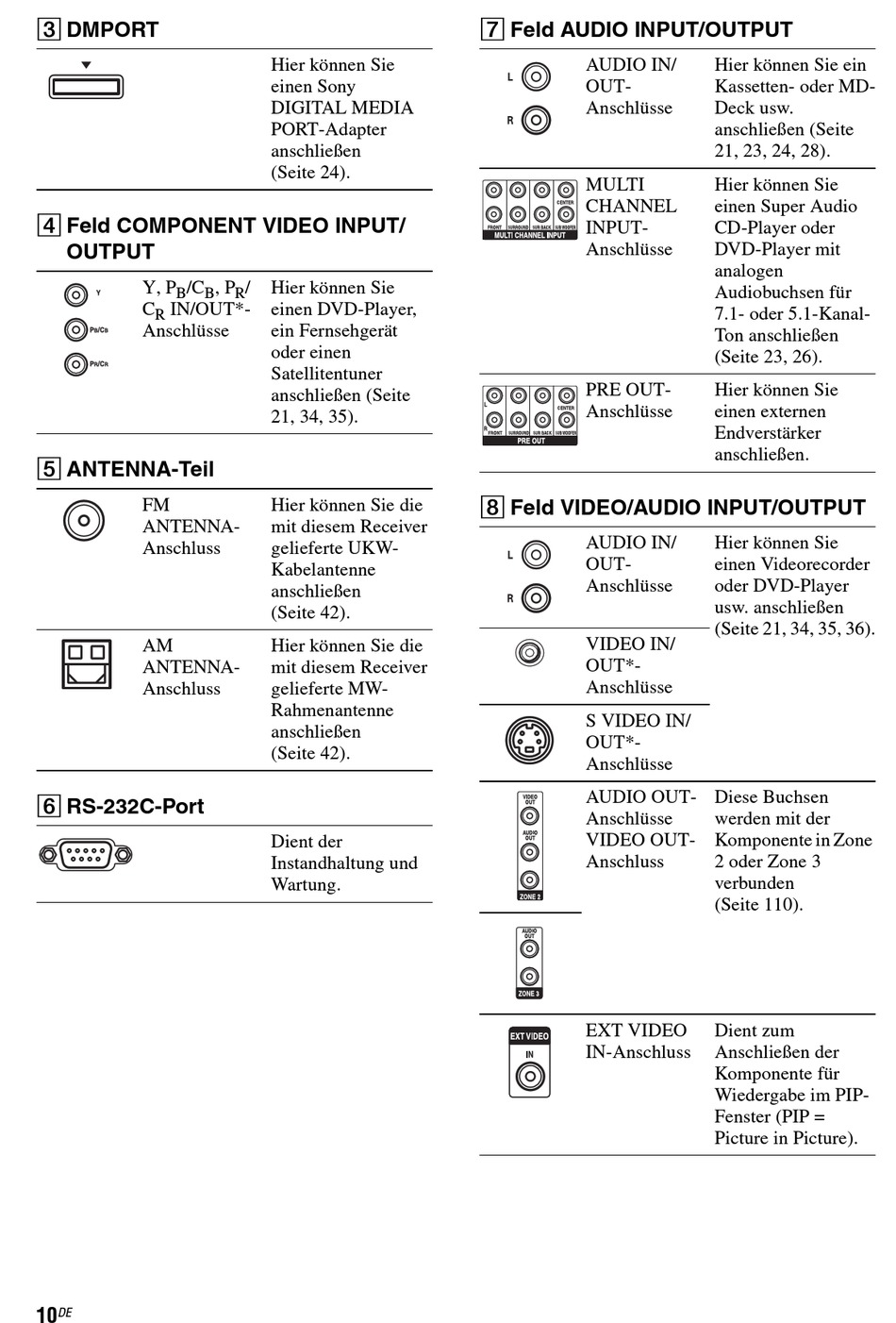

C DMPORT
D Feld COMPONENT VIDEO INPUT/
OUTPUT
Y, P /C
B B
C IN/OUT*-
R
Anschlüsse
E ANTENNA-Teil
FM
ANTENNA-
Anschluss
AM
ANTENNA-
Anschluss
F RS-232C-Port
10
DE
Hier können Sie
einen Sony
DIGITAL MEDIA
PORT-Adapter
anschließen
(Seite 24).
, P / Hier können Sie
R
einen DVD-Player,
ein Fernsehgerät
oder einen
Satellitentuner
anschließen (Seite
21, 34, 35).
Hier können Sie die
mit diesem Receiver
gelieferte UKW-
Kabelantenne
anschließen
(Seite 42).
Hier können Sie die
mit diesem Receiver
gelieferte MW-
Rahmenantenne
anschließen
(Seite 42).
Dient der
Instandhaltung und
Wartung.
G Feld AUDIO INPUT/OUTPUT
AUDIO IN/
OUT-
Anschlüsse
MULTI
CHANNEL
INPUT-
Anschlüsse
PRE OUT-
Anschlüsse
H Feld VIDEO/AUDIO INPUT/OUTPUT
AUDIO IN/
OUT-
Anschlüsse
VIDEO IN/
OUT*-
Anschlüsse
S VIDEO IN/
OUT*-
Anschlüsse
AUDIO OUT-
Anschlüsse
VIDEO OUT-
Anschluss
EXT VIDEO
IN-Anschluss
Hier können Sie ein
Kassetten- oder MD-
Deck usw.
anschließen (Seite
21, 23, 24, 28).
Hier können Sie
einen Super Audio
CD-Player oder
DVD-Player mit
analogen
Audiobuchsen für
7.1- oder 5.1-Kanal-
Ton anschließen
(Seite 23, 26).
Hier können Sie
einen externen
Endverstärker
anschließen.
Hier können Sie
einen Videorecorder
oder DVD-Player
usw. anschließen
(Seite 21, 34, 35, 36).
Diese Buchsen
werden mit der
Komponente in Zone
2 oder Zone 3
verbunden
(Seite 110).
Dient zum
Anschließen der
Komponente für
Wiedergabe im PIP-
Fenster (PIP =
Picture in Picture).
