SICK CLV503 Kurzanleitung
Verwandte Anleitungen für SICK CLV503
Inhaltszusammenfassung für SICK CLV503
- Seite 1 Q U I C K S TA R T CLV503 / CLV505 Bar Code Scanners Stationäre Barcode-Scanner / Fixed Mount Bar Code Scanners...
- Seite 2 Line zur Verfügung. Introduction This Quick Start allows rapid and effortless commis- sioning of the CLV503/CLV505 fixed mount bar code scanners, referred to as “device” in the quick start. Starting from the basic default settings, it is easy to change the most important parameter values to adapt to the application with the help of configuration bar codes.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einstieg ................ 8 Elektrischer Anschluss..........9 Technische Informationen ........13 Konfigurations-Barcodes ..........16 Werkseitige Grundeinstellung ........16 Schnittstellen ............17 Baud-Rate (RS-232) ..........18 Daten, Parität, Stopp-Bits (RS-232) ......19 Handshake (RS-232) ..........20 Keyboard-Sprache .............21 Zu lesende Codearten aktivieren ......23 Datenausgabeformat ..........27 Lesebetriebsarten .............30 Hinweise zur UL-Zertifikation ........34 Technische Daten ............35 202 1- 05 /1AM E S IC K | CLV 50 3/ C LV 505 BAR C ODE S CAN N E RS... - Seite 4 Contents Getting started ............8 Electrical connection ..........11 Technical information ..........13 Configuration bar codes ...........17 Default settings ............17 Interfaces ..............17 Baud rate (RS 232) ...........18 Data, parity, stop bits (RS 232) .......19 Handshaking (RS 232) ..........20 Keyboard language ...........21 Enabling code types ..........23 Data output format ...........27 Read mode options ...........31 Hints on UL certification ..........34...
- Seite 5 Laserstrahlung Die Geräte arbeiten mit einer Laserdiode (Rotlicht, λ = 650 nm) der Klasse 2 gemäß EN/IEC 60825-1:2014. Die Laserklasse ist identisch zum Normenausgabe- stand EN/IEC 60825-1:2007. 21 CFR 1040.10 wird erfüllt, mit Ausnahme der Abweichungen nach Laser Notice Nr. 50 vom 24. Juni 2007. Das gesamte Lese- fenster ist Austrittsöffnung der Laserstrahlung.
- Seite 6 • Gehäuse nicht öffnen. Durch das Öffnen wird die Laserstrahlung nicht ausgeschaltet. Die Gefahr kann sich durch das Öffnen des Gehäuses erhöhen • Gültige nationale Bestimmungen zum Laserschutz beachten. V O R S I C H T Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfah- rensweisen ausgeführt werden, kann dies zu gefährli- cher Strahlungseinwirkung führen.
- Seite 7 CAUTION Optical radiation: Laser class 2 The human eye is not at risk when briefly exposed to the radiation for up to 0.25 seconds. Exposure to the laser beam for longer periods of time may cause damage to the retina. The laser radiation is harmless to human skin.
-
Seite 8: Einstieg

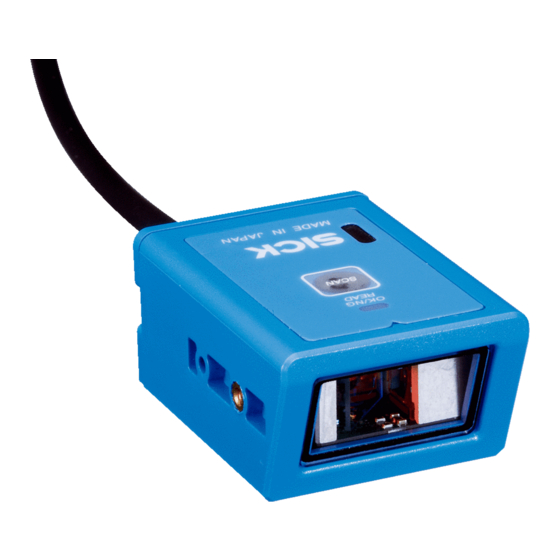

1 = Statusanzeige Leseergebnis (Good Read / No Read) 2 = Taste für Lesetakt (Trigger) Getting started Contents of package • CLV503/CLV505 fixed mount bar code scanner with RS 232 or USB interface, depending on the order • Quick Start Control elements... -
Seite 9: Elektrischer Anschluss
Braun Spannungsversorgung Betriebsspannung DC 5 V ± 10 % Leistungsaufnahme, typ. 85 ... 150 mA (CLV503) 205 ... 500 mA (CLV505) Leistungsaufnahme, max. 1.500 mA (CLV503) 2.000 mA (CLV505) 202 1- 05 /1AM E S IC K | CLV 50 3/ C LV 505 BAR C ODE S CAN N E RS... - Seite 10 RS-232-Schnittstelle > Gerät an die RS-232-Schnittstelle des Computers gemäß Aderfarbbelegung Seite 9 anschließen. > Um manuell einen Trigger auszulösen: Taste am Gehäuse drücken (siehe Seite 8). > Um das Gerät per Kommando zu triggern: folgende Kommandos über ein Terminalprogramm an das Gerät schicken: „ESC Z CR“...
-
Seite 27: Datenausgabeformat
Datenausgabeformat Setzen von Prefix und Suffix Dieser Abschnitt zeigt die gebräuchlichsten Beispiele für ein Prefix (Vorspann) und ein Suffix (Nachspann), die jeweils im Leseergebnis aller Codearten entspre- chend gesetzt werden. Data output format Set prefix and suffix Here you will find the most common examples for a prefix and suffix which will be set for all code types. - Seite 28 STX DATA ETX DATA CR LF CLV 503/ CLV 5 0 5 BA R C O DE S CA NNERS | SI C K 2021- 05/1AM E...
-
Seite 29: Löschen Aller Prefixe Und Suffixe
Löschen aller Prefixe und Suffixe Clear all prefixes and suffixes 2021- 05/1 AM E SI C K | C LV5 0 3 /C LV 505 BAR C ODE S CANN ERS... -
Seite 30: Lesebetriebsarten
Lesebetriebsarten Die folgenden Lesebetriebsarten sind wählbar: Einzellesung (Single read) Wenn das Gerät einen Barcode erfolgreich gelesen hat, schaltet es sich aus. Für eine weitere Lesung ist das Gerät erneut zu triggern. Diese Option und die Betriebsart „Disable trigger“ können nicht gleichzeitig eingestellt werden. - Seite 31 Wartezeit für Codeanhänge (Add-on wait mode) Wird angewendet, wenn die Option UPC/EAN mit An- hang (UPC/EAN with add-on) gewählt ist. Das Gerät sucht innerhalb der gewählten Zeitdauer nach einem gültigen Codeanhang. Findet er einen gültigen Codeanhang, gibt das Gerät sofort die Daten (Code + Codeanhang) aus.
-
Seite 34: Hinweise Zur Ul-Zertifikation
Hinweise zur UL-Zertifikation Die Geräte der Serie CLV505 sind nach UL60950-1 zertifiziert, die UL-Datei trägt die Bezeichnung E244281. Die Geräte müssen für den bestimmungs- gemäßen Betrieb durch LPS- oder Class2-Netzgeräte versorgt werden. Die Zertifizierung ist nur gültig bei entsprechender Gerätekennzeichnung auf dem Typen- schild des jeweiligen Geräts. -
Seite 35: Technische Daten
Technical Data Technical Data and dimensional drawings of the de- vices see type-dependent Product Data Sheets online at: www.sick.com/CLV50x. N O T E The bar codes being read must conform to at least quality level C in accordance with ISO/IEC 15416.
