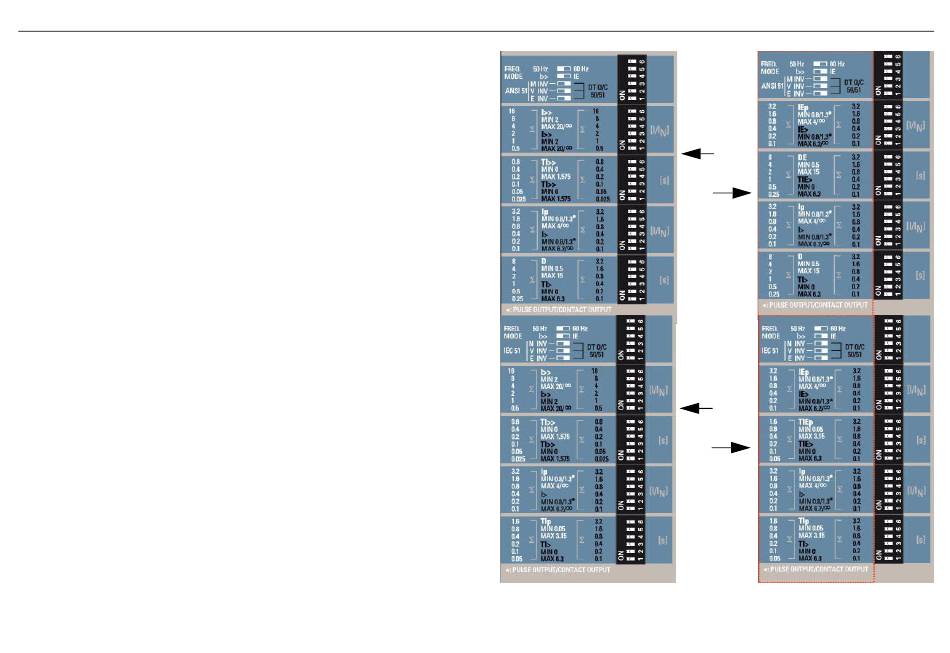

Auf der Gerätefront (Bild 1-1) befinden sich folgende Bedien- und
Anzeigeelemente:
1. Schauzeichen (optional)
Das Schauzeichen signalisiert eine erfolgte Auslösung.
Durch Drücken der Taste wird die Auslösemeldung zurückge-
setzt.
2. Betriebszustands-Anzeigen
Die beiden LEDs "RUN" und "ERROR" zeigen den Betriebs-
zustand des Gerätes an.
3. ENTER
Taste zum Aktivieren von Geräteeinstellungen, wenn Verän-
derungen an den DIP-Schaltern vorgenommen wurden.
4. DIP-Schalter
Zur Parametrierung des Gerätes stehen fünf 6-polige DIP-
Schalter zur Verfügung. Die möglichen Einstellungen werden
im Kapitel Parametereinstellungen beschrieben.
Auf der Geräterückseite (Bild 1-2) befinden sich die Anschlusslei-
sten mit den Schraubklemmen:
C53000-K1174-C001-7
ANSI
Phase
Erdstrom
IEC
Phase
Erdstrom
