4.3 REGLAGE TETE DE COMBUSTION
Est en fonction du débit du brûleur et on l'obtient en tournant la vis (6) jusqu'à ce que l'index sur la tige de régla-
ge (7) concorde avec le plan (1) sur le groupe porte-gicleur.
Dans le dessin la tête est réglée pour un débit de 2,25 GPH à 15 bar.
La tige (7) est, en effet, dans la position 2,5, comme indiqué dans le tableau.

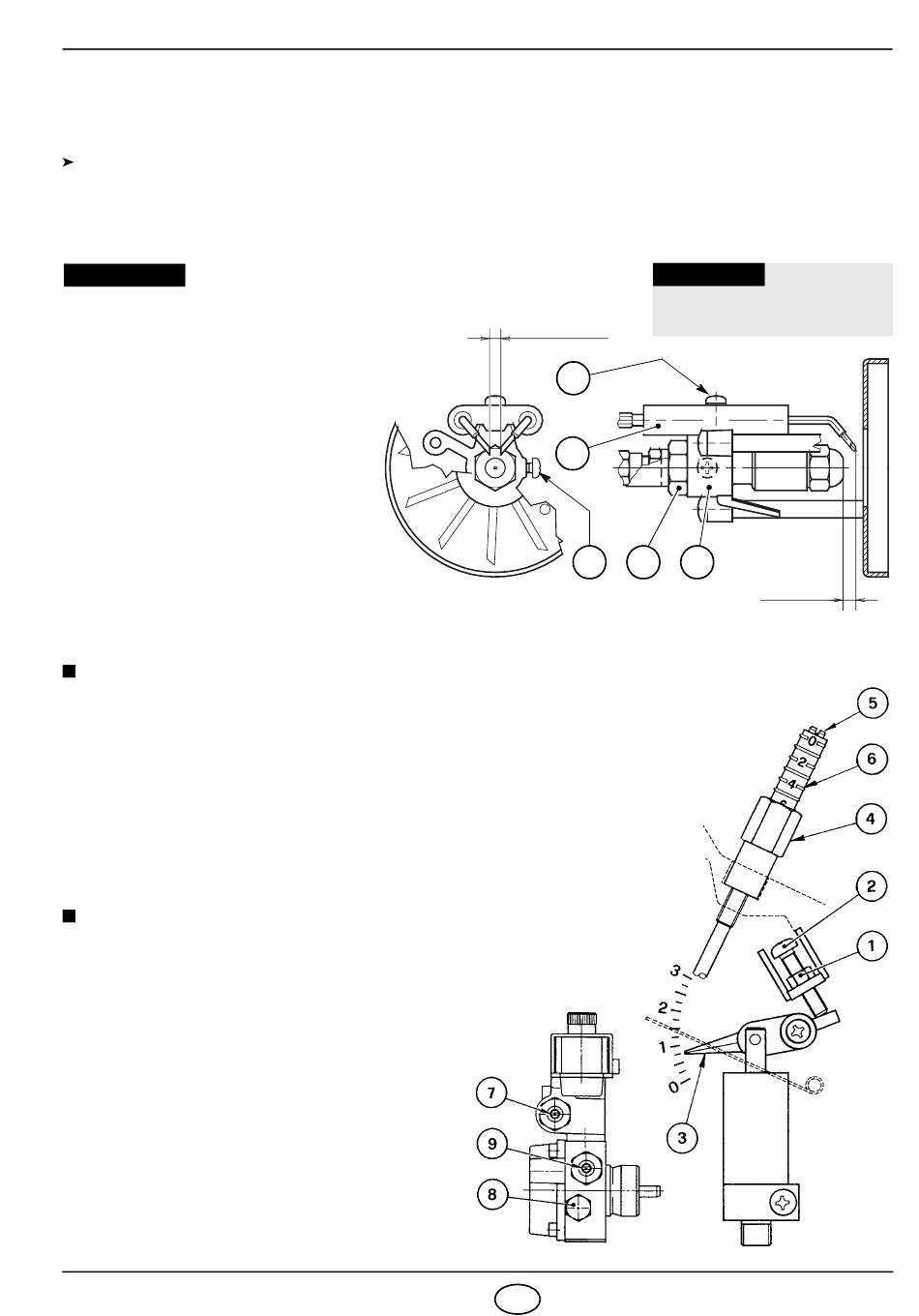

4.4 REGLAGE DES ELECTRODES
ATTENTION :
Appuyer le support de l'accroche-
flamme (1) au porte-gicleur (2) et
bloquer avec la vis (3).
Pour éventuels ajustements des-
serrer la vis (4), et déplacer le
groupe des électrodes (5).
Pour accéder aux électrodes, exécu-
ter l'opération décrite au chapitre
4. 2 – a l i n é a " G I C L E U R S C O N -
SEILLES" (page 6).
4.5 PRESSION POMPE ET DEBIT AIR
ère
REGLAGE 1
ALLURE
REGLAGE VOLET D'AIR:
Desserrer l'écrou (1), tourner la vis (2) jusqu'à ce que l'index (3)
atteigne la position désirée et après bloquer l'écrou (1), (voir fig. 14).
REGLAGE DE LA PRESSION FIOUL:
Le réglage à 9 bar a lieu à l'usine.
Si la pression doit être modifiée, il suffit de tourner la vis (7).
Le manomètre pour le contrôle de la pression doit être monté à la
place du bouchon (8), (voir fig. 15).
ème
REGLAGE 2
REGLAGE VOLET D'AIR:
Desserrer l'écrou (4), tourner la vis (5) jusqu'à
ce que l'index (6) atteigne la position désirée et
après bloquer l'écrou (4), (voir fig. 14).
REGLAGE DE LA PRESSION FIOUL:
Le réglage à 14 bar a lieu à l'usine.
Si la pression doit être modifiée, il suffit de tour-
ner la vis (9). Le manomètre pour le contrôle de
la presseion doit être monté à la place du bou-
chon (8), (voir fig. 15).
A l'arrêt du brûler, le volet d'air se ferme auto-
matiquement, jusqu'à une dépression max. de
0,5 mbar dans la cheminée.
2309
(voir fig. 13)
Fig. 13
ALLURE
(voir fig. 12, page 6)
0
4,5
– 0,5 mm
4
5
3
D5341
Fig. 15
7
F
ATTENTION
LES DISTANCES DOIVENT
ETRE RESPECTEES
2
1
6 ÷ 7
mm
Fig. 14
S7064
