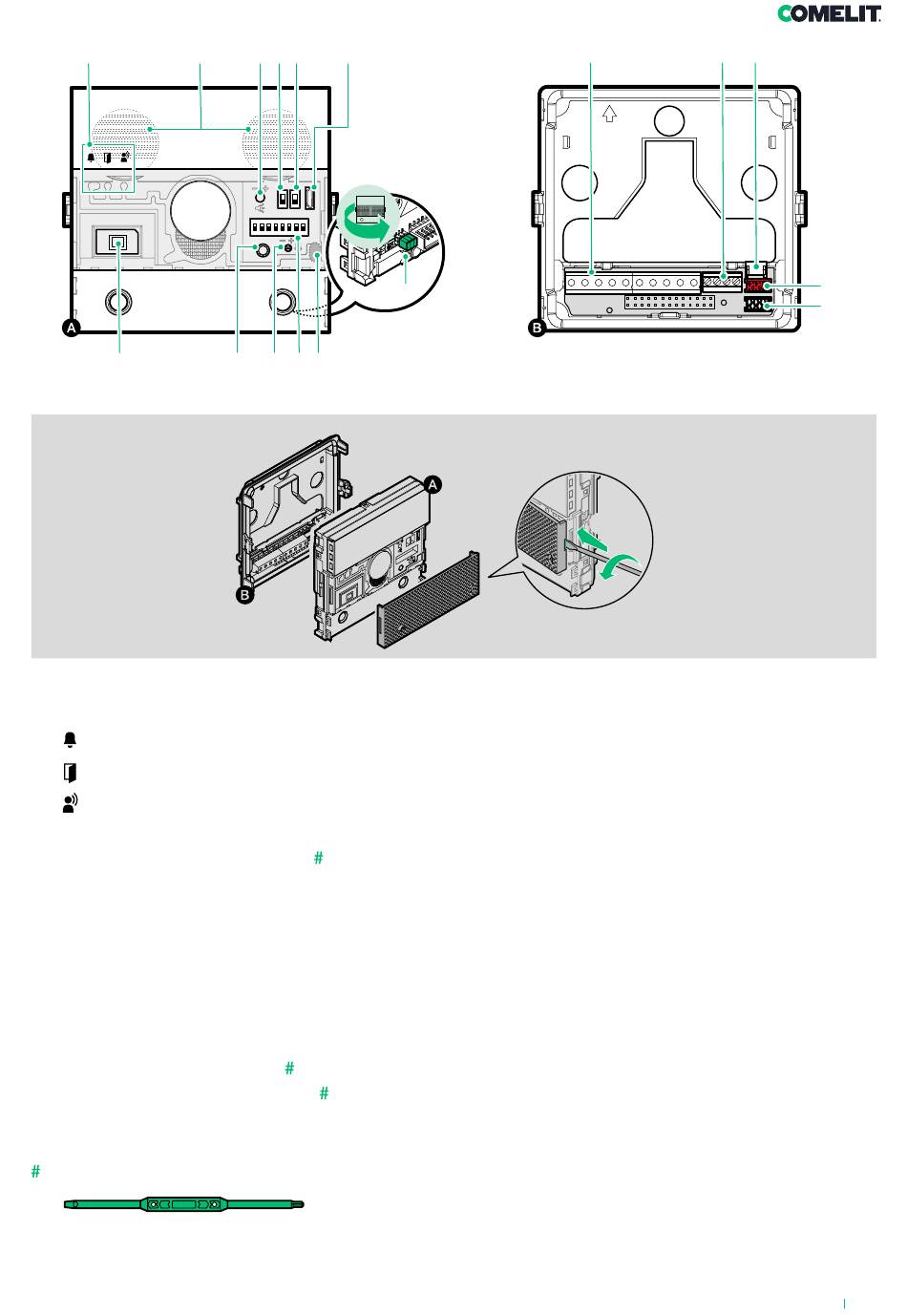

1. LED-Anzeige
Ruf gesendet (grün) / Anlage besetzt (rot)
Türöffner aktiviert
Verbindung steht
2. Lautsprecher
3. Lautstärkeregelung des Lautsprechers
4. S1 Wahlschalter Tastenprogrammierung
5. S2 Wahlschalter Sonderprogrammierungen
6. Eingang Micro-USB für die Programmierung mit
Computer
7. Jumper für die Regelung der Spannungsversorgung (bei
separater Spannungsversorgung entfernen)
8. Dämmerungssensor
9. DIP-Schalter zur Adressierung und Programmierung
10. Lautstärkeregelung des Mikrofons
11. Bestätigungstaste der Programmierung
12. Digitales Mikrofon
Verwenden Sie bitte den mitgelieferten Schraubendreher
3. 4. 5. 6.
7.
11. 10. 9. 8.
13.
UP
1
2
13. Anschlussklemmleiste:
RTE Programmierbarer Eingang RTE (Eingang
lokaler Türöffner) oder DO (Anzeige Tür
offen)
GND SE- Minus Bezugsspannung Eingang RTE und
elektrisches Türschloss
SE+ Anschluss für elektrisches Türschloss
NO NC COM Relais-Kontakte
V- V+ Spannungsversorgung
LL Anschluss BUS-Leitung
14. Ethernet-Klemmleiste, nur bei Vorhandensein von
zusätzlichen Modulen, die mit einem LAN-Netzwerk
ausgestattet sind, zu verwenden
15. Steckverbinder zum Anschluss zusätzlicher Module mit
LAN-Netzwerk
16. 17. Steckverbinder zum Anschluss von Zusatzmodulen
14. 15.
16.
17.
