Behringer ULTRACURVE PRO DEQ2496 Schnellstartanleitung Seite 27

(12) (13) (14)

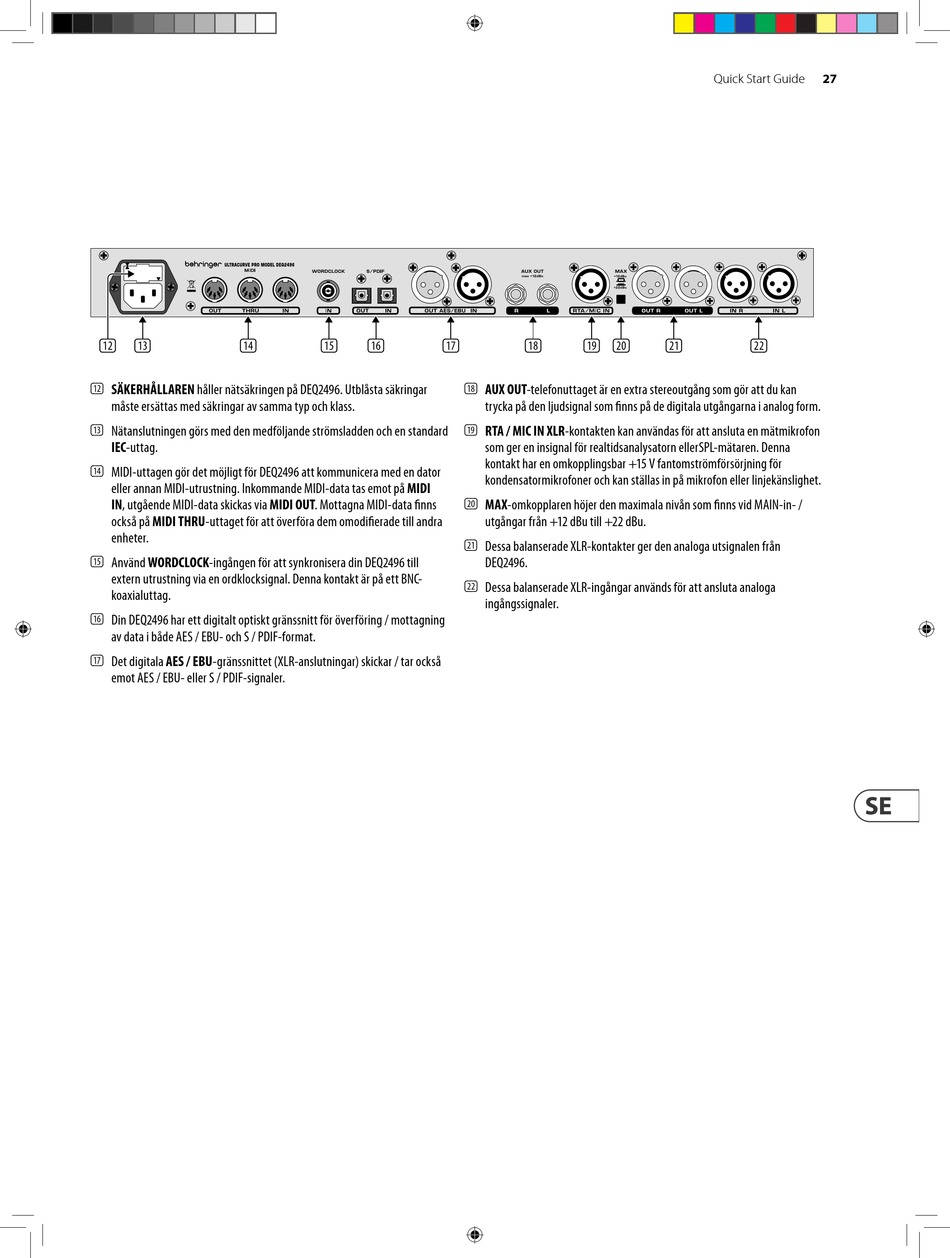

(12) SÄKERHÅLLAREN håller nätsäkringen på DEQ2496. Utblåsta säkringar
måste ersättas med säkringar av samma typ och klass.
(13) Nätanslutningen görs med den medföljande strömsladden och en standard
IEC-uttag.
(14) MIDI-uttagen gör det möjligt för DEQ2496 att kommunicera med en dator
eller annan MIDI-utrustning. Inkommande MIDI-data tas emot på MIDI
IN, utgående MIDI-data skickas via MIDI OUT. Mottagna MIDI-data finns
också på MIDI THRU-uttaget för att överföra dem omodifierade till andra
enheter.
(15) Använd WORDCLOCK-ingången för att synkronisera din DEQ2496 till
extern utrustning via en ordklocksignal. Denna kontakt är på ett BNC-
koaxialuttag.
(16) Din DEQ2496 har ett digitalt optiskt gränssnitt för överföring / mottagning
av data i både AES / EBU- och S / PDIF-format.
(17) Det digitala AES / EBU-gränssnittet (XLR-anslutningar) skickar / tar också
emot AES / EBU- eller S / PDIF-signaler.
(15) (16) (17)
(18) AUX OUT-telefonuttaget är en extra stereoutgång som gör att du kan
trycka på den ljudsignal som finns på de digitala utgångarna i analog form.
(19) RTA / MIC IN XLR-kontakten kan användas för att ansluta en mätmikrofon
som ger en insignal för realtidsanalysatorn ellerSPL-mätaren. Denna
kontakt har en omkopplingsbar +15 V fantomströmförsörjning för
kondensatormikrofoner och kan ställas in på mikrofon eller linjekänslighet.
(20) MAX-omkopplaren höjer den maximala nivån som finns vid MAIN-in- /
utgångar från +12 dBu till +22 dBu.
(21) Dessa balanserade XLR-kontakter ger den analoga utsignalen från
DEQ2496.
(22) Dessa balanserade XLR-ingångar används för att ansluta analoga
ingångssignaler.
(18) (19) (20) (21)
27
Quick Start Guide
(22)
