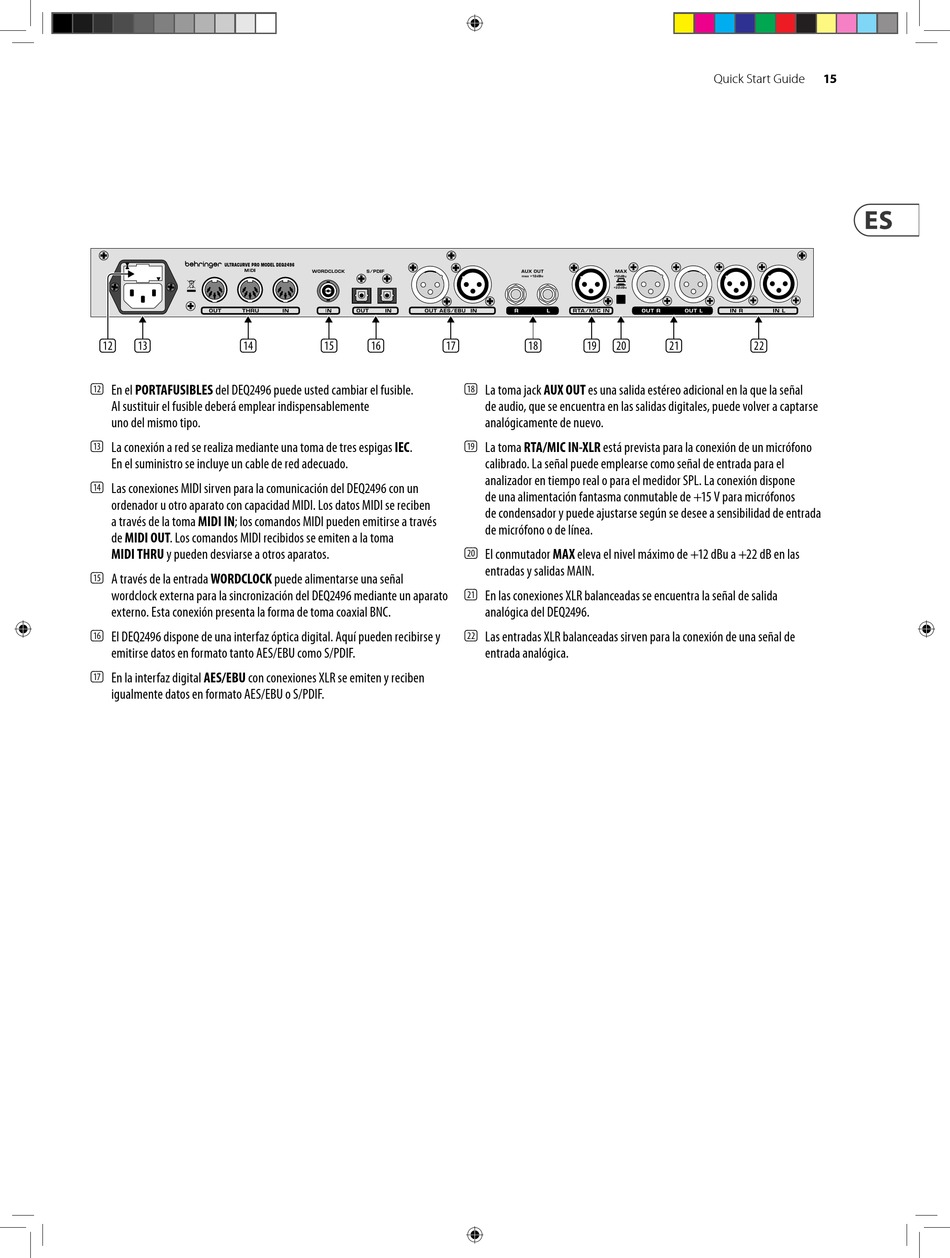

Behringer ULTRACURVE PRO DEQ2496 Schnellstartanleitung Seite 15

(12) (13) (14)
(12) En el PORTAFUSIBLES del DEQ2496 puede usted cambiar el fusible.
Al sustituir el fusible deberá emplear indispensablemente
uno del mismo tipo.
(13) La conexión a red se realiza mediante una toma de tres espigas IEC.
En el suministro se incluye un cable de red adecuado.
(14) Las conexiones MIDI sirven para la comunicación del DEQ2496 con un
ordenador u otro aparato con capacidad MIDI. Los datos MIDI se reciben
a través de la toma MIDI IN; los comandos MIDI pueden emitirse a través
de MIDI OUT. Los comandos MIDI recibidos se emiten a la toma
MIDI THRU y pueden desviarse a otros aparatos.
(15) A través de la entrada WORDCLOCK puede alimentarse una señal
wordclock externa para la sincronización del DEQ2496 mediante un aparato
externo. Esta conexión presenta la forma de toma coaxial BNC.
(16) El DEQ2496 dispone de una interfaz óptica digital. Aquí pueden recibirse y
emitirse datos en formato tanto AES/EBU como S/PDIF.
(17) En la interfaz digital AES/EBU con conexiones XLR se emiten y reciben
igualmente datos en formato AES/EBU o S/PDIF.
(15) (16) (17)
(18) La toma jack AUX OUT es una salida estéreo adicional en la que la señal
de audio, que se encuentra en las salidas digitales, puede volver a captarse
analógicamente de nuevo.
(19) La toma RTA/MIC IN-XLR está prevista para la conexión de un micrófono
calibrado. La señal puede emplearse como señal de entrada para el
analizador en tiempo real o para el medidor SPL. La conexión dispone
de una alimentación fantasma conmutable de +15 V para micrófonos
de condensador y puede ajustarse según se desee a sensibilidad de entrada
de micrófono o de línea.
(20) El conmutador MAX eleva el nivel máximo de +12 dBu a +22 dB en las
entradas y salidas MAIN.
(21) En las conexiones XLR balanceadas se encuentra la señal de salida
analógica del DEQ2496.
(22) Las entradas XLR balanceadas sirven para la conexión de una señal de
entrada analógica.
(18) (19) (20) (21)
15
Quick Start Guide
(22)
