(12) (13) (14)

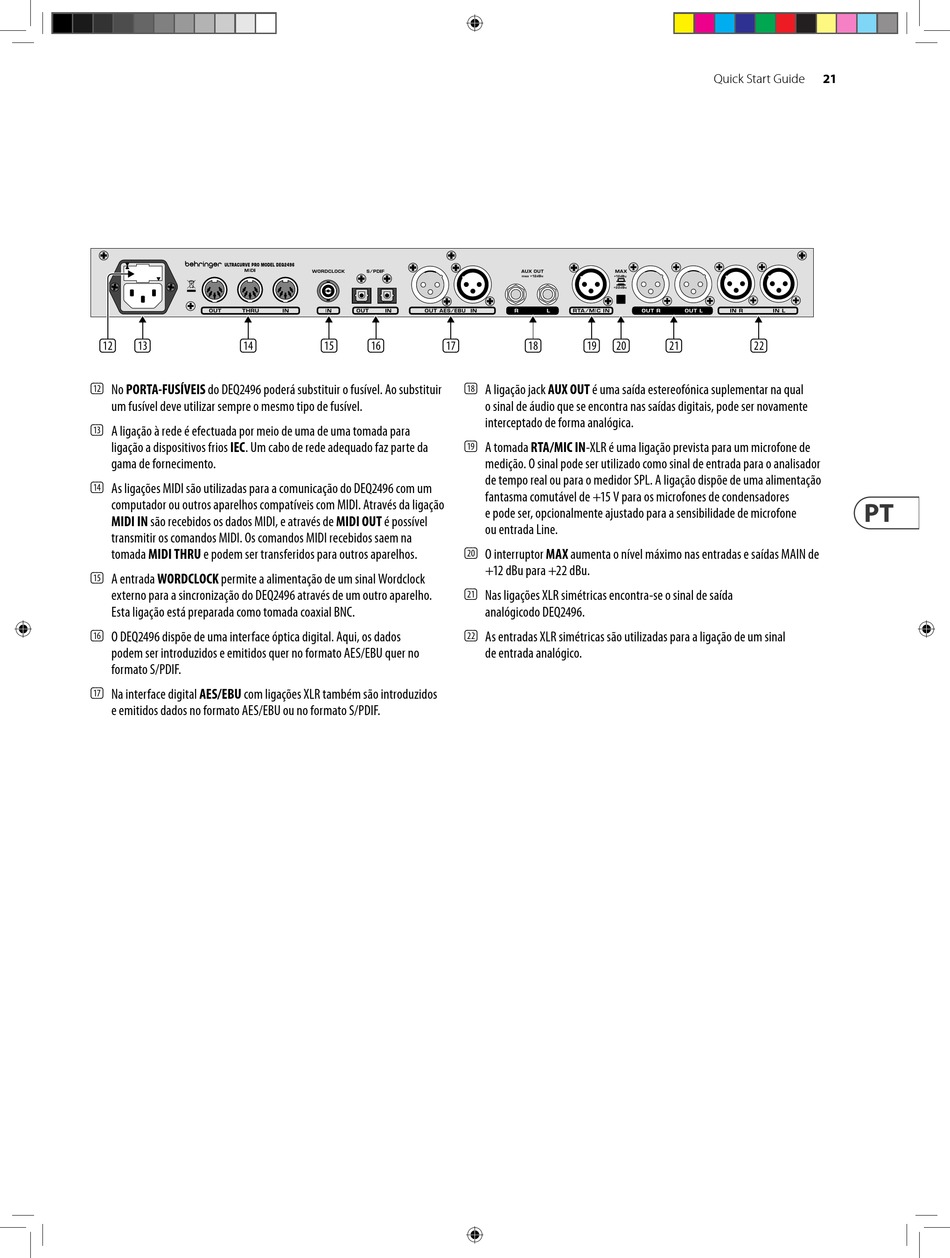

(12) No PORTA-FUSÍVEIS do DEQ2496 poderá substituir o fusível. Ao substituir
um fusível deve utilizar sempre o mesmo tipo de fusível.
(13) A ligação à rede é efectuada por meio de uma de uma tomada para
ligação a dispositivos frios IEC. Um cabo de rede adequado faz parte da
gama de fornecimento.
(14) As ligações MIDI são utilizadas para a comunicação do DEQ2496 com um
computador ou outros aparelhos compatíveis com MIDI. Através da ligação
MIDI IN são recebidos os dados MIDI, e através de MIDI OUT é possível
transmitir os comandos MIDI. Os comandos MIDI recebidos saem na
tomada MIDI THRU e podem ser transferidos para outros aparelhos.
(15) A entrada WORDCLOCK permite a alimentação de um sinal Wordclock
externo para a sincronização do DEQ2496 através de um outro aparelho.
Esta ligação está preparada como tomada coaxial BNC.
(16) O DEQ2496 dispõe de uma interface óptica digital. Aqui, os dados
podem ser introduzidos e emitidos quer no formato AES/EBU quer no
formato S/PDIF.
(17) Na interface digital AES/EBU com ligações XLR também são introduzidos
e emitidos dados no formato AES/EBU ou no formato S/PDIF.
(15) (16) (17)
(18) A ligação jack AUX OUT é uma saída estereofónica suplementar na qual
o sinal de áudio que se encontra nas saídas digitais, pode ser novamente
interceptado de forma analógica.
(19) A tomada RTA/MIC IN-XLR é uma ligação prevista para um microfone de
medição. O sinal pode ser utilizado como sinal de entrada para o analisador
de tempo real ou para o medidor SPL. A ligação dispõe de uma alimentação
fantasma comutável de +15 V para os microfones de condensadores
e pode ser, opcionalmente ajustado para a sensibilidade de microfone
ou entrada Line.
(20) O interruptor MAX aumenta o nível máximo nas entradas e saídas MAIN de
+12 dBu para +22 dBu.
(21) Nas ligações XLR simétricas encontra-se o sinal de saída
analógicodo DEQ2496.
(22) As entradas XLR simétricas são utilizadas para a ligação de um sinal
de entrada analógico.
(18) (19) (20) (21)
21
Quick Start Guide
(22)
