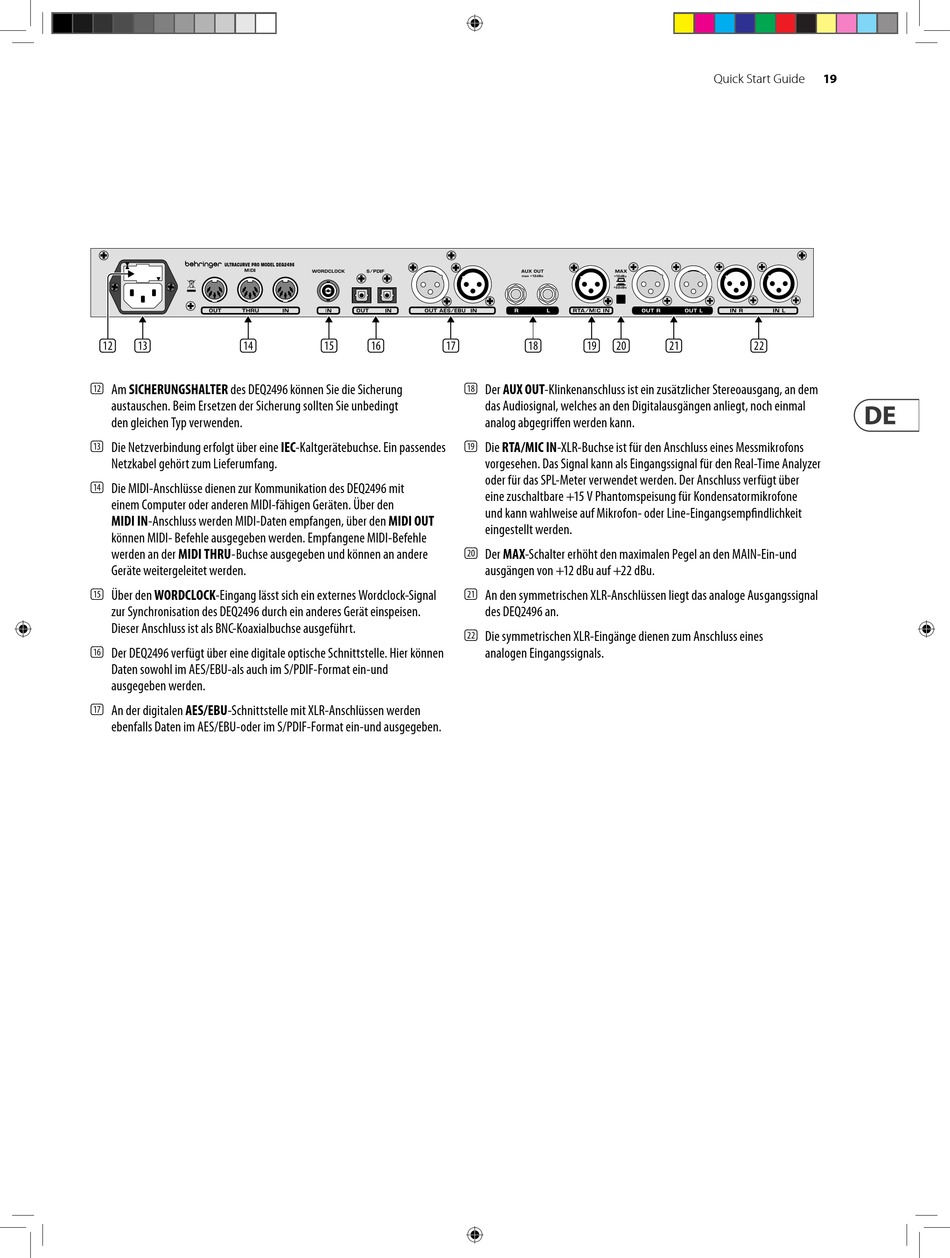

Behringer ULTRACURVE PRO DEQ2496 Schnellstartanleitung Seite 19

(12) (13) (14)
(12) Am SICHERUNGSHALTER des DEQ2496 können Sie die Sicherung
austauschen. Beim Ersetzen der Sicherung sollten Sie unbedingt
den gleichen Typ verwenden.
(13) Die Netzverbindung erfolgt über eine IEC-Kaltgeräte buchse. Ein passendes
Netzkabel gehört zum Liefer umfang.
(14) Die MIDI-Anschlüsse dienen zur Kommunikation des DEQ2496 mit
einem Computer oder anderen MIDI-fähigen Geräten. Über den
MIDI IN-Anschluss werden MIDI-Daten empfangen, über den MIDI OUT
können MIDI- Befehle ausgegeben werden. Empfangene MIDI-Befehle
werden an der MIDI THRU- Buchse ausgegeben und können an andere
Geräte weitergeleitet werden.
(15) Über den WORDCLOCK-Eingang lässt sich ein externes Wordclock-Signal
zur Synchronisation des DEQ2496 durch ein anderes Gerät einspeisen.
Dieser Anschluss ist als BNC-Koaxialbuchse ausgeführt.
(16) Der DEQ2496 verfügt über eine digitale optische Schnittstelle. Hier können
Daten sowohl im AES/EBU-als auch im S/PDIF-Format ein-und
ausgegeben werden.
(17) An der digitalen AES/EBU-Schnittstelle mit XLR-Anschlüssen werden
ebenfalls Daten im AES/EBU-oder im S/PDIF-Format ein-und ausgegeben.
(15) (16) (17)
(18) Der AUX OUT-Klinkenanschluss ist ein zusätzlicher Stereo ausgang, an dem
das Audiosignal, welches an den Digitalausgängen anliegt, noch einmal
analog abgegriffen werden kann.
(19) Die RTA/MIC IN-XLR-Buchse ist für den Anschluss eines Messmikrofons
vorgesehen. Das Signal kann als Eingangssignal für den Real-Time Analyzer
oder für das SPL-Meter verwendet werden. Der Anschluss verfügt über
eine zuschaltbare +15 V Phantomspeisung für Kondensator mikrofone
und kann wahlweise auf Mikrofon- oder Line-Eingangsempfindlichkeit
eingestellt werden.
(20) Der MAX-Schalter erhöht den maximalen Pegel an den MAIN-Ein-und
ausgängen von +12 dBu auf +22 dBu.
(21) An den symmetrischen XLR-Anschlüssen liegt das analoge Aus gangssignal
des DEQ2496 an.
(22) Die symmetrischen XLR-Eingänge dienen zum Anschluss eines
analogen Eingangssignals.
(18) (19) (20) (21)
19
Quick Start Guide
(22)
