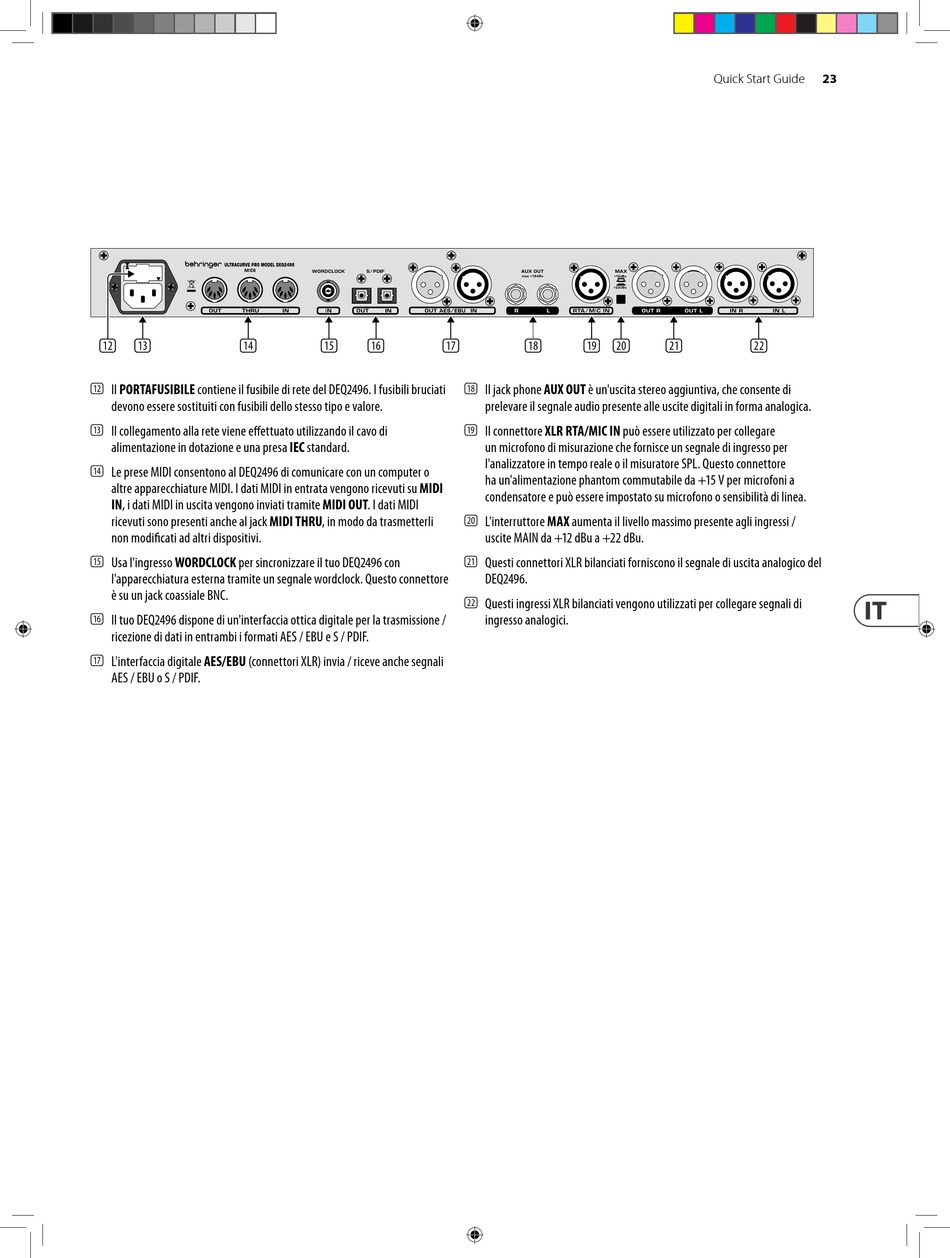

Behringer ULTRACURVE PRO DEQ2496 Schnellstartanleitung Seite 23

(12) (13) (14)
(12) Il PORTAFUSIBILE contiene il fusibile di rete del DEQ2496. I fusibili bruciati
devono essere sostituiti con fusibili dello stesso tipo e valore.
(13) Il collegamento alla rete viene effettuato utilizzando il cavo di
alimentazione in dotazione e una presa IEC standard.
(14) Le prese MIDI consentono al DEQ2496 di comunicare con un computer o
altre apparecchiature MIDI. I dati MIDI in entrata vengono ricevuti su MIDI
IN, i dati MIDI in uscita vengono inviati tramite MIDI OUT. I dati MIDI
ricevuti sono presenti anche al jack MIDI THRU, in modo da trasmetterli
non modificati ad altri dispositivi.
(15) Usa l'ingresso WORDCLOCK per sincronizzare il tuo DEQ2496 con
l'apparecchiatura esterna tramite un segnale wordclock. Questo connettore
è su un jack coassiale BNC.
(16) Il tuo DEQ2496 dispone di un'interfaccia ottica digitale per la trasmissione /
ricezione di dati in entrambi i formati AES / EBU e S / PDIF.
(17) L'interfaccia digitale AES/EBU (connettori XLR) invia / riceve anche segnali
AES / EBU o S / PDIF.
(15) (16) (17)
(18) Il jack phone AUX OUT è un'uscita stereo aggiuntiva, che consente di
prelevare il segnale audio presente alle uscite digitali in forma analogica.
(19) Il connettore XLR RTA/MIC IN può essere utilizzato per collegare
un microfono di misurazione che fornisce un segnale di ingresso per
l'analizzatore in tempo reale o il misuratore SPL. Questo connettore
ha un'alimentazione phantom commutabile da +15 V per microfoni a
condensatore e può essere impostato su microfono o sensibilità di linea.
(20) L'interruttore MAX aumenta il livello massimo presente agli ingressi /
uscite MAIN da +12 dBu a +22 dBu.
(21) Questi connettori XLR bilanciati forniscono il segnale di uscita analogico del
DEQ2496.
(22) Questi ingressi XLR bilanciati vengono utilizzati per collegare segnali di
ingresso analogici.
(18) (19) (20) (21)
23
Quick Start Guide
(22)
