(12) (13) (14)

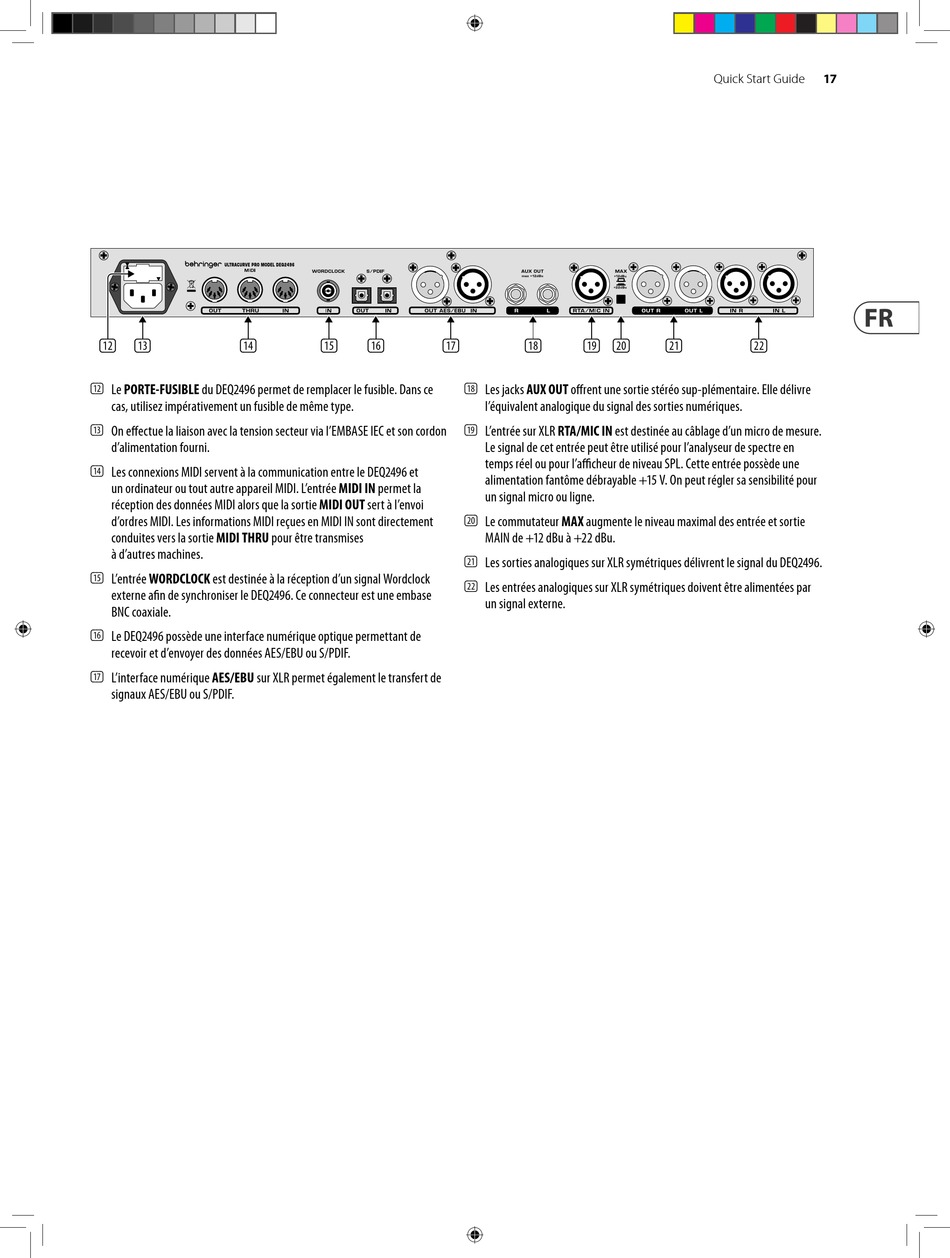

(12) Le PORTE-FUSIBLE du DEQ2496 permet de remplacer le fusible. Dans ce
cas, utilisez impérativement un fusible de même type.
(13) On effectue la liaison avec la tension secteur via l'EMBASE IEC et son cordon
d'alimentation fourni.
(14) Les connexions MIDI servent à la communication entre le DEQ2496 et
un ordinateur ou tout autre appareil MIDI. L'entrée MIDI IN permet la
réception des données MIDI alors que la sortie MIDI OUT sert à l'envoi
d'ordres MIDI. Les informations MIDI reçues en MIDI IN sont directement
conduites vers la sortie MIDI THRU pour être transmises
à d'autres machines.
(15) L'entrée WORDCLOCK est destinée à la réception d'un signal Wordclock
externe afin de synchroniser le DEQ2496. Ce connecteur est une embase
BNC coaxiale.
(16) Le DEQ2496 possède une interface numérique optique permettant de
recevoir et d'envoyer des données AES/EBU ou S/PDIF.
(17) L'interface numérique AES/EBU sur XLR permet également le transfert de
signaux AES/EBU ou S/PDIF.
(15) (16) (17)
(18) Les jacks AUX OUT offrent une sortie stéréo sup-plémentaire. Elle délivre
l'équivalent analogique du signal des sorties numériques.
(19) L'entrée sur XLR RTA/MIC IN est destinée au câblage d'un micro de mesure.
Le signal de cet entrée peut être utilisé pour l'analyseur de spectre en
temps réel ou pour l'afficheur de niveau SPL. Cette entrée possède une
alimentation fantôme débrayable +15 V. On peut régler sa sensibilité pour
un signal micro ou ligne.
(20) Le commutateur MAX augmente le niveau maximal des entrée et sortie
MAIN de +12 dBu à +22 dBu.
(21) Les sorties analogiques sur XLR symétriques délivrent le signal du DEQ2496.
(22) Les entrées analogiques sur XLR symétriques doivent être alimentées par
un signal externe.
(18) (19) (20) (21)
