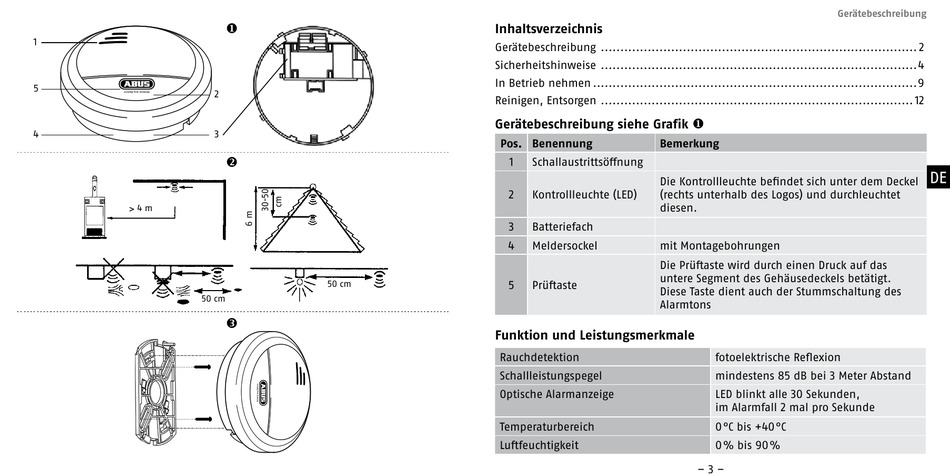

Abus RM40Li Bedienungs-, Installations- Und Wartungsanleitung Seite 2

1
5
4
4 m
50 cm

2
3

50 cm

– 2 –
Inhaltsverzeichnis
Gerätebeschreibung ................................................................................. 2
Sicherheitshinweise .................................................................................4
In Betrieb nehmen ...................................................................................9
Reinigen, Entsorgen ................................................................................ 12
Gerätebeschreibung siehe Grafik 
Pos. Benennung Bemerkung
1 Schallaustrittsöffnung
Die Kontrollleuchte befindet sich unter dem Deckel
2 Kontrollleuchte (LED) (rechts unterhalb des Logos) und durchleuchtet
diesen.
3 Batteriefach
4 Meldersockel mit Montagebohrungen
Die Prüftaste wird durch einen Druck auf das
untere Segment des Gehäusedeckels betätigt.
5 Prüftaste
Diese Taste dient auch der Stummschaltung des
Alarmtons
Funktion und Leistungsmerkmale
Rauchdetektion
Schallleistungspegel
Optische Alarmanzeige
Temperaturbereich
Luftfeuchtigkeit
Gerätebeschreibung
fotoelektrische Reflexion
mindestens 85 dB bei 3 Meter Abstand
LED blinkt alle 30 Sekunden,
im Alarmfall 2 mal pro Sekunde
0°C bis +40°C
0% bis 90%
– 3 –
DE
