Page 1 of 9
SP0086
FITTING INSTRUCTIONS FOR SP0086 SWINGARM PROTECTORS
TO FIT YAMAHA XTZ 700 (TENERE) 2019

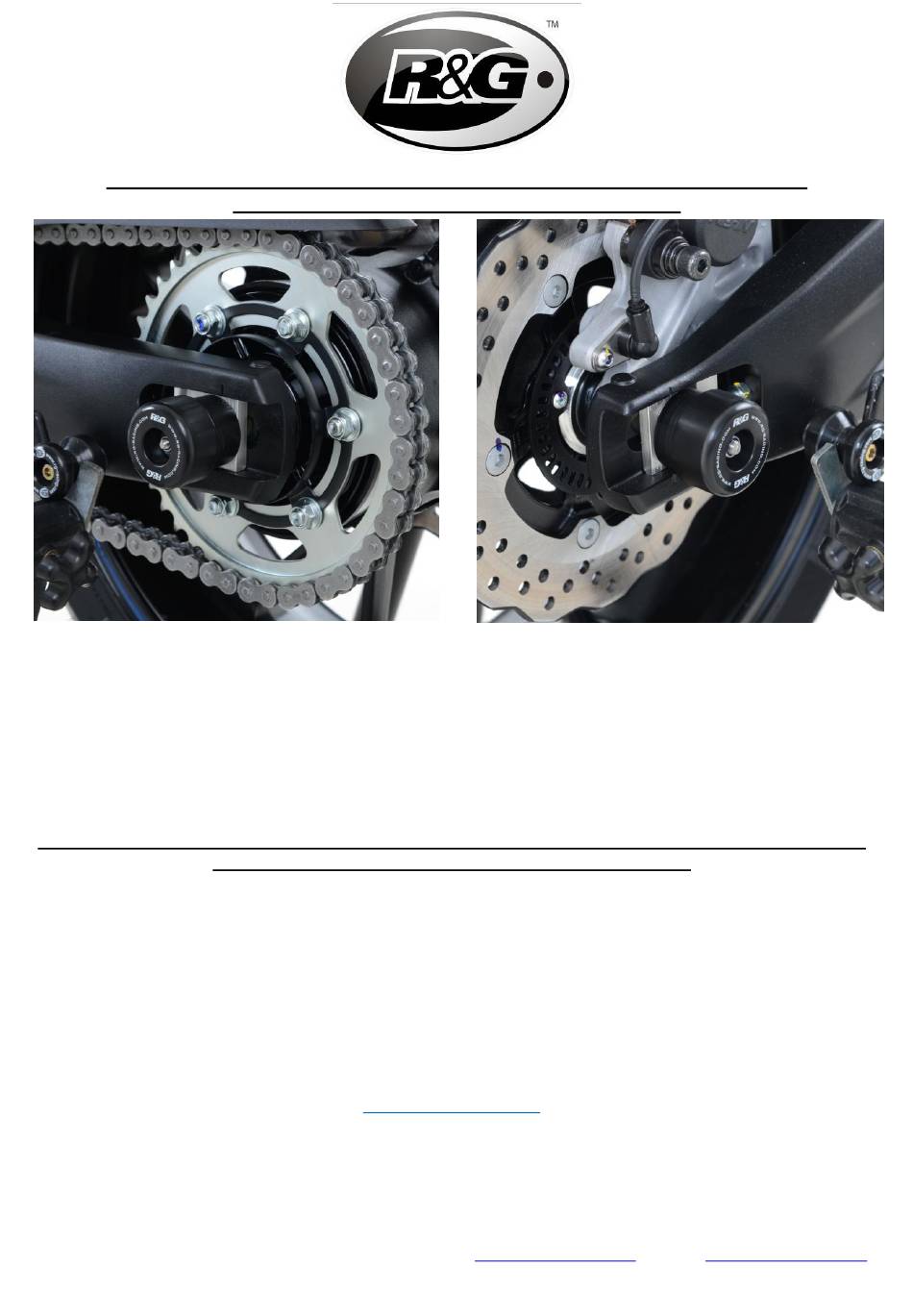

Picture A
Picture B
This Kit contains the items pictured and labelled over page.
Some parts may be shown for clarity of instructions only.
Do not proceed until you are sure all parts are present.
Please read all instructions before proceeding.
IF IN ANY DOUBT WHEN FITTING OUR PRODUCTS, CONSULT ONE OF OUR DEALERS
OR HAVE FITTED BY A QUALIFIED TECHNICIAN.
Please note that the way the kit is packed does not necessarily represent the way of
mounting to the bike.
In the event of rubber washers being used to hold components onto bolts,
these rubber washers can be thrown away.
DIGITAL COPIES OF THESE INSTRUCTIONS ARE AVAILABLE FROM
www.rg-racing.com
R&G
Unit
, Shelley's Lane, East Worldham, Alton, Hampshire, GU34 3AQ
1
Tel: +44 (0)
420 89007 Fax: +44 (0)
420 87301
www.rg-racing.com
Email:
info@rg-racing.com
1
1
Werbung
Verwandte Anleitungen für R&G SP0086
Inhaltszusammenfassung für R&G SP0086
- Seite 1 Page 1 of 9 SP0086 FITTING INSTRUCTIONS FOR SP0086 SWINGARM PROTECTORS TO FIT YAMAHA XTZ 700 (TENERE) 2019 Picture A Picture B This Kit contains the items pictured and labelled over page. Some parts may be shown for clarity of instructions only.
- Seite 2 Page 2 of 9 SP0086 TOOLS REQUIRED GENERAL TORQUE SETTINGS M4 BOLT = 8Nm • Socket Set to Include 10 and 13mm sockets and wrenches. M5 BOLT = M6 BOLT = M8 BOLT = 20Nm 0 BOLT = 40Nm M12 BOLT = 40Nm LEGEND ITEM No.
-
Seite 3: Fitting Instructions
Page 3 of 9 SP0086 FITTING INSTRUCTIONS • Fit one M8 nut (item 6) and one M8 washer (item 7) to the end of the spindle bar (item 3) with the larger thread, engaging the nut so the plastic insert of the nut is fully engaged and the bar protrudes by 1 or 2 threads. - Seite 4 Page 4 of 9 SP0086 NOTICE DE MONTAGE SP0086 PROTECTIONS BRAS OSCILLANT POUR YAMAHA XTZ 700 (TENERE) 2019 Photo A Photo B E KIT CONTIENT LES ARTICLES EN PHOTO ET ETIQUETTES SUR LA PAGE LES PARTIES PRESENTÉES PEUVENT ETRE UNIQUEMENT REPRESENTATIVES POUR LA CLARTE...
-
Seite 5: Outils Requis
Page 5 of 9 SP0086 OUTILS REQUIS VALEURS DE SERRAGE • Clé à cliquet + douille 10 et 13mm. M4 BOULON = 8Nm M5 BOULON = M6 BOULON = M8 BOULON = 20Nm M10 BOULON = 40Nm M12 BOULON = 40Nm... -
Seite 6: Notice De Montage
Page 6 of 9 SP0086 NOTICE DE MONTAGE • Monter un écrou M8 (article 6) et une rondelle M8 (article 7) sur l'extrémité de l’axe (article 3) avec le filetage le plus grand, en engageant l'écrou de sorte que l'insert en plastique de l'écrou soit complètement engagé... - Seite 7 Page 7 of 9 SP0086 MONTAGENALEITUNG FÜR SP0086 SCHWINGEPROTEKTOREN PASSEND FÜR YAMAHA XTZ 700 (TENERE) 2019 Abbildung A Abbildung B Alle Kit-Teile sind auf den nächsten Seiten abgebildet und gekennzeichnet Die abgebildeten Teile dienen lediglich zur Erklärung. Überprüfen Sie zuerst, dass alle Teile vorhanden sind.
-
Seite 8: Zeichnung Zusammenbau
Page 8 of 9 SP0086 SIE BENÖTIGEN FOLGENDES WERKZEUG ALLGEM ANZUGSDREHMOMENT M4 SCHRAUBE = 8Nm • Steckschlüsselsatz inkl. 10 mm und 13mm M5 SCHRAUBE = 12Nm Steckschlüssel. M6 SCHRAUBE = 15Nm M8 SCHRAUBE = 20Nm M10 SCHRAUBE = 40Nm M12 SCHRAUBE = 40Nm LIEFERUMFANG ARTIKEL Nr. - Seite 9 Page 9 of 9 SP0086 MONTAGEANLEITUNG • Montieren Sie eine M8 Mutter (Artikel 6) und eine M8 Unterlegscheibe (Artikel 7) am Ende der Verbindungsstange mit dem großen Gewinde (Artikel 3) - Die Mutter so anbringen, dass der Kunststoffeinsatz der Mutter komplett eingerastet ist und die Verbindungsstange mit 1 bis 2 Gewinden hervorsteht.
