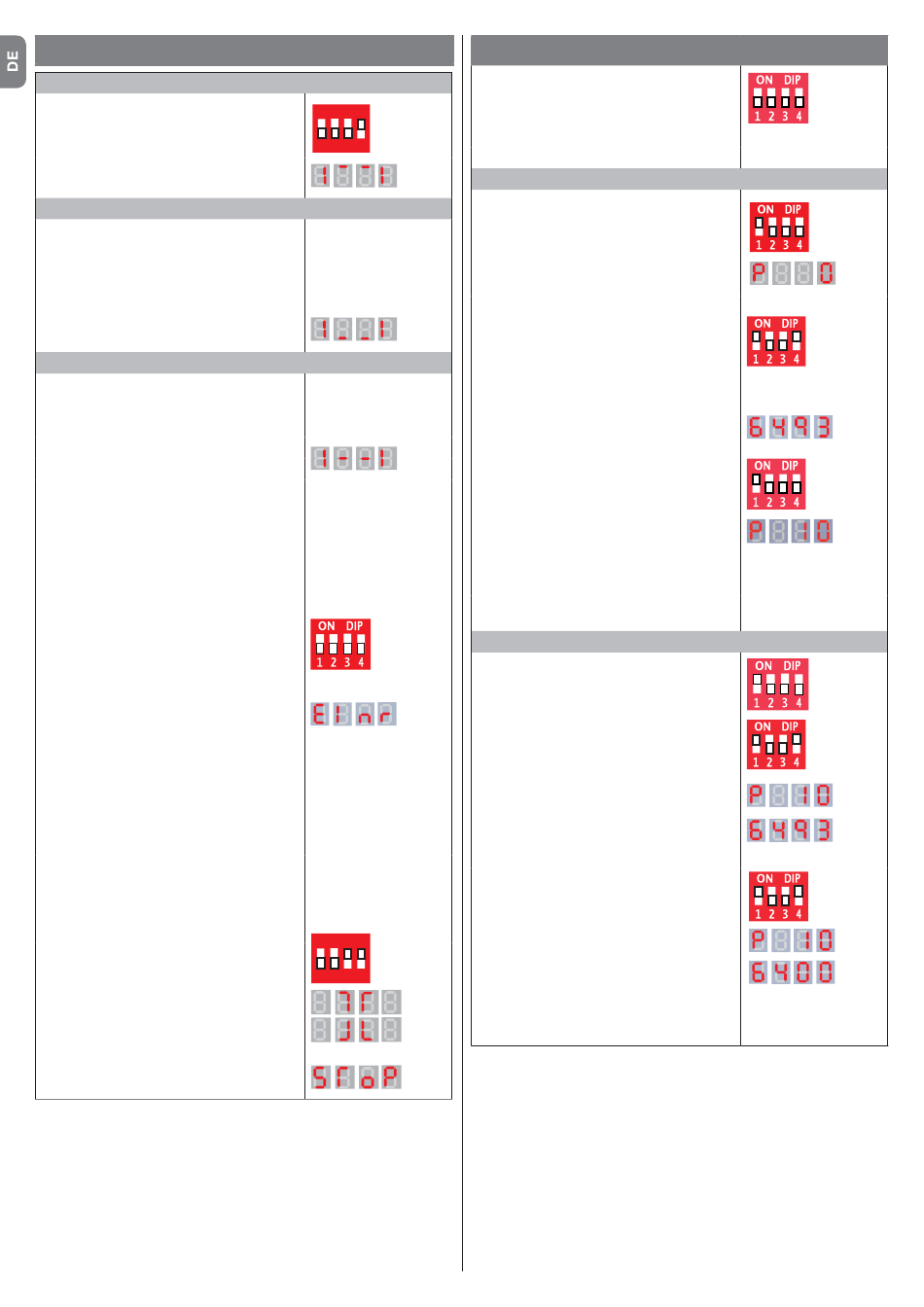

EINSTELLUNGEN ELEKTRONISCHER ENDSCHALTER

Einstellung der Endlagen
Hierzu DIP-Schalter 4 auf "ON" stellen.
Die oberen Querbalken in der Anzeige blinken.
Einstellen der oberen Endlage
Mit den Taste AUF und AB auf dem
Steueurungsdeckel im Totmannbetrieb das Tor
bis in die obere Endlage fahren. Danach durch
kurzes Drücken der Programmiertaster AUF
oder AB auf der Deckelplatine diesen Punkt
abspeichern.
Jetzt blinken die unteren Querbalken.
Einstellen der unteren Endlage
Mit den Tasten AUF und AB auf dem
Steuerungsdeckel im Totmannbetrieb das
Tor bis in die untere Endlage fahren. Durch
kurzes Drücken der Programmiertaster AUF
oder AB auf der Deckelplatine diesen Punkt
abspeichern.
Jetzt blinken die mittleren Querbalken.
Wenn keine Teilöffnung eingestellt werden soll
wird jetzt der DIP-Schalter 4 auf OFF gestellt!
Einstellen der Teilöffnung
Soll eine Teilöffnung eingestellt werden, bleibt
DIP-Schalter 4 in der ON Position.
Mit den Tasten AUF und AB auf dem
Steuerungsdeckel kann jetzt die gewünschte
Teilöffnung angefahren werden, die Position
wird wieder mit den Programmiertastern
AUF oder AB der Deckelplatine bestätigt und
abgespeichert.
Jetzt erlischt die Anzeige.
DIP-Schalter 4 jetzt in die "OFF" Position
schieben.
Jetzt erscheint Einr blinkend im Display!
Durch Drücken der AUF-Taste auf dem Deckel
wird der Lernmodus aktiviert und das Tor fährt
mehrmals in die obere Endlage und dann nach
kurzer Pause in die untere Endlage. Danach
erlischt die Anzeige Einr !
Die "Feineinstellung" laut Parameterliste
D-Pro vornehmen
Parameter 10 = Einstellung obere Endlage
Parameter 11 = Einstellung untere Endlage
Parameter 12 = Einstellung Teilöffnung
Drehrichtungsänderung des Encoders
DIP 3 und 4 auf ON = Anzeige der Drehrichtung
DIP 3 und 4 auf ON + Taste AUF =
Drehrichtungsänderung in eine Richtung
DIP 3 und 4 auf ON + Taste AB =
Drehrichtungsänderung in die andere Richtung.
Die Zählrichtung des Encoders kann auch
alternativ über den Parameter 75 geändert
werden.
Alle DIP-Schalter auf OFF = Anzeige STOP
www.egru.at
8 – Deutsch

BETRIEBSFUNKTIONEN

Im normalen Betriebszustand wird in
der Anzeige der Torzustand bzw. die
Fehlernummer des vorliegenden Fehlers
ON
SAB
angezeigt.
Hierzu alle DIP-Schalter in OFF-Position!
1 2 3 4
Anzeige der Torposition
DIP-Schalter 1 in die ON Position stellen.
Mit den Programmiertastern AUF und AB (auf
der Deckelplatine) den Parameter 0 anwählen.
Danach DIP-Schalter 1 und 4 in die
ON-Position. Die aktuelle Torposition erscheint
auf der Anzeige.
Wenn die DIP-Schalter 1 und 4 in die
ON-Position geschoben werden und danach
die Programmiertaster AB bzw. AUF auf der
Deckelplatine gedrückt werd,en wird im Display
die untere bzw. obere Endlage angezeigt.
Anzeige der Parameter
DIP-Schalter 1 in Position ON stellen.
Mit dem Programmiertaster AUF wird die
Parameternummer nach oben verstellt.
Mit dem Programmiertaster AB wird die
Parameternummer nach unten verstellt.
Durch gleichzeitiges Drücken der Programmier-
taster AUF und AB (auf der Deckelplatine) wird
die Parameternummer auf 0 zurückgesetzt.
Ausgewählte Parameter verändern (scrollen)
DIP-Schalter 1 in Position ON.
Mit den Programmiertastern AUF und AB auf
der Deckelplatine gewünschten Parameter
auswählen.
Danach DIP-Schalter 1 und 4 in Position
ON. Mit dem Programmiertaster AUF auf der
Deckelplatine die Parameternummer erhöhen.
Mit dem Programmiertaster AB auf der
Deckelplatine die Parameternummer absenken.
Danach den ausgewählten Parameter
abspeichern - DIP-Schalter 4 in OFF-Position.
Parameter löschen
Wenn die DIP-Schalter 1 und 4 in der ON-
Position sind, und jetzt die Programmiertaster
AUF und AB auf der Deckelplatine gleichzeitig
ON
SAB gedrückt werden, wird der ausgewählte
Parameter gelöscht.
Schnelles Ändern von Parameterwerten:
1 2 3 4
1 Sek. lang die Taste festhalten. Der Wert wird
mit 10 Inkr. / Sek. verändert
3 Sek. lang die Taste festhalten. Der Wert wird
mit 100 Inkr. / Sek. verändert
