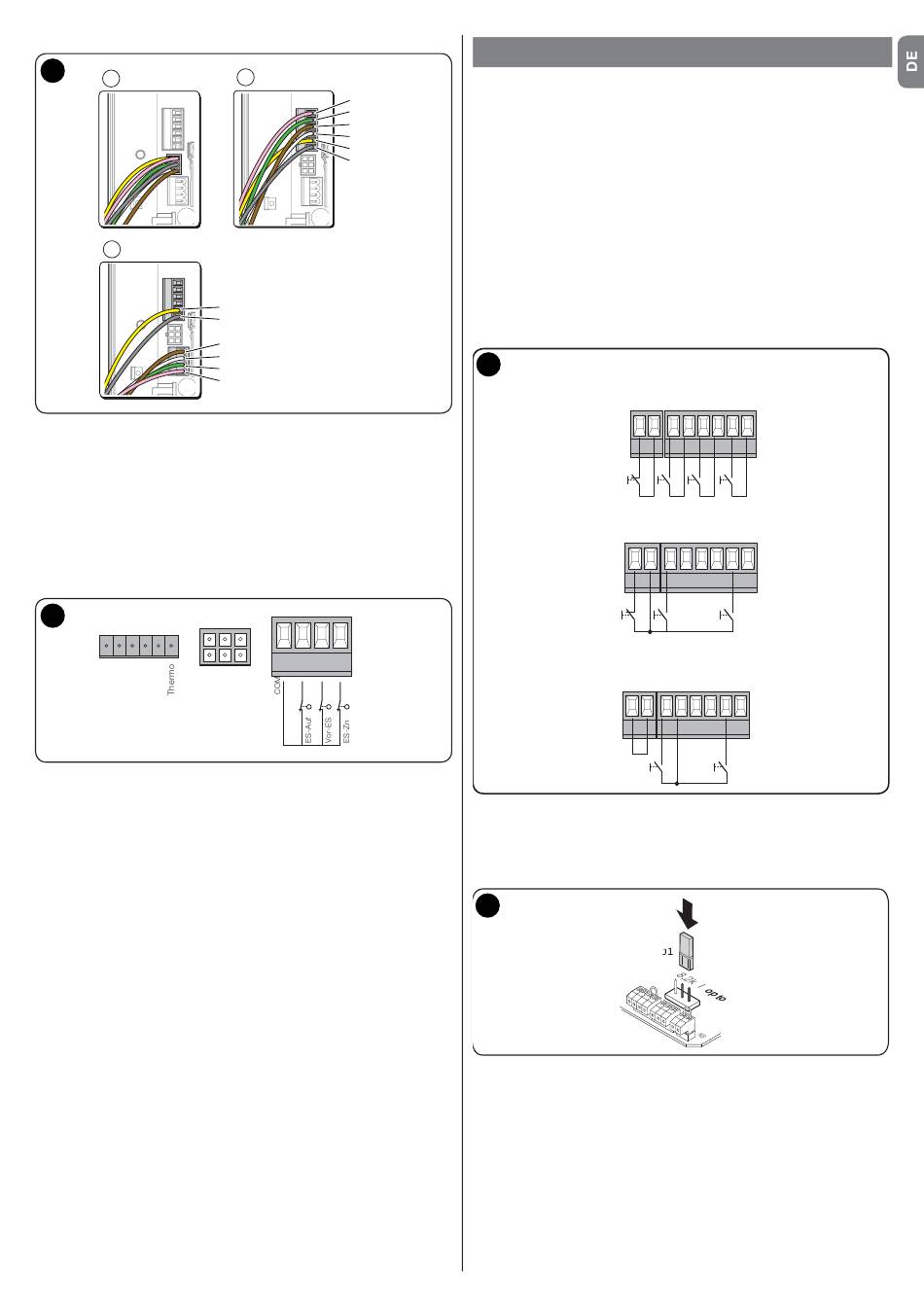

Anschluss der Endschalter

7
A
C
Wenn ein Motorkabel von NICE verwendet wird, dann werden die Endschalter
wie folgt angeschlossen:
A Bei Verwendung elektronischer Endschalter wird der Tyco Mini-Fit Stecker
direkt mit der Buchse X7 (J5) an der Steuerung verbunden.
B Bei eingekürztem Motorkabel oder bei Altanlagen werden die Adern mit
Aderendhülsen versehen und der elektronischen Endschalter an Klemme
X7 (J34, J35) sowie der Sicherheitskreis (Thermo) an Klemme X7 (J29)
angeschlossen.
C Bei Verwendung mechanischer Endschalter werden die Adern mit
Aderendhülsen versehen und der Endschalter an Klemme X7 (J26, J27) sowie
der Sicherheitskreis (Thermo) an Klemme X7 (J29) angeschlossen.
8
J34 J35 J29
A B + -
Encoder

Einstellung der Endschalter- generelle Info

Bei der Torsteuerung ist es möglich bei der Verwendung von mechanischen
Endschaltern am Antrieb einen zweiten Zusatzendschalter für die AUF-Richtung
anzuschließen (J33/X6) und dann über einen (optionalen) Positionsschalter
auf dem Gehäusedeckel zwischen zwei unterschiedlichen AUF-Positionen
zu wählen (z.B. Sommer- / Winter- Umschaltung). Bei der Verwendung eines
elektronischen Endschalters wird die zusätzliche AUF-Position während der
Programmierung des Endschalters eingestellt.
Die Einstellungen der Endschalter sind in Totmannbetrieb vorzunehmen!
Bei Verwendung der NICE-Kabel sind die entsprechenden Klemmen schon
vorinstalliert.
Mit der Einstellung der Betriebsendschalters werden die obere und untere
Abschaltposition des Tores festgelegt.
Zur Einstellung muss der Antrieb elektrisch angeschlossen sein.
www.egru.at
B
rosa
grün
braun
weiß
gelb
grau
gelb
grau
braun
weiß
grün
rosa
J27
J26
J5
X7
RS485
BEDIENELEMENTE UND ANSCHLÜSSE
Mit den im Deckel angebrachten Drucktasten wird das Tor in Selbsthaltung
bzw. Totmann AUF oder ZU gefahren.
Fährt das Tor in Selbsthaltung, kann das Tor jederzeit über die STOP-Taste
gestoppt werden.
Für die Bedienung von außen sind zusätzliche Bedienelemente wie z.B.
Dreifachdrucktaster, anschließbar.
Ein innen-, bzw. außen montierter Zugschalter (Deckenzugtaster) steuert das
Tor in der Funktion AUF-STOP-ZU.
Anschluss der Befehlsgeber AUF, STOP, ZU
Für die Bedienung von außen kann an der Torsteuerung ein 3-fach-Taster am
Klemmenblock X4 angeschlossen werden. Die beiden Taster für AUF und ZU
sind hierbei als Schließer auszuführen.
Da der STOP-Taster im Sicherheitskreis verschaltet ist, muss er als Öffner
angeschlossen werden.
Bei Anschluss eines STOP-Tasters am Klemmenblock X4 die Brücke auf
Klemme J15 entfernen und den STOP-Taster (Öffner) anschließen!
9
Anschluss der Bedienelemente
AUF, STOP, AB und IMPULS
STOP
J15
X4
Anschluss 3-fach Taster mit 4-adrigem Kabel
STOP
J15
X4
Anschluss eines Schlüsselschalters
STOP
J15
X4
Anschluss einer optoelektronischen Sicherheitsleiste
Eine Optoelektronische Sicherheitsleiste ist so aufgebaut, dass über die gesamte
Länge beim Betätigen der Sicherheitsleiste ein Lichtstrahl unterbrochen wird.
Damit die Sicherheitsleiste über die gesamte Länge kontrolliert werden kann,
muss hier am Ende der Sicherheitsleiste ein Empfänger angeschlossen werden.
10
Jumper J1 auf Opto gesteckt = betriebsbereit für optische Leiste
Für den Fall, dass die Sicherheitsleiste auf den Boden aufgepresst werden
soll, wird die Reversierfunktion durch Anschließen eines Vorendschalters
(Zusatzendschalter Vor-ES) an der Klemme J27 des Klemmenblocks X7
neutralisiert (gilt nur für mechanische Endschalter).
Hierzu wird der Vorendschalter ca. 5 cm über dem Boden eingestellt.
AUF Imp ZU
J16 J17 J18
AUF Imp ZU
J16 J17 J18
AUF Imp ZU
J16 J17 J18
