Montage der Steuerung

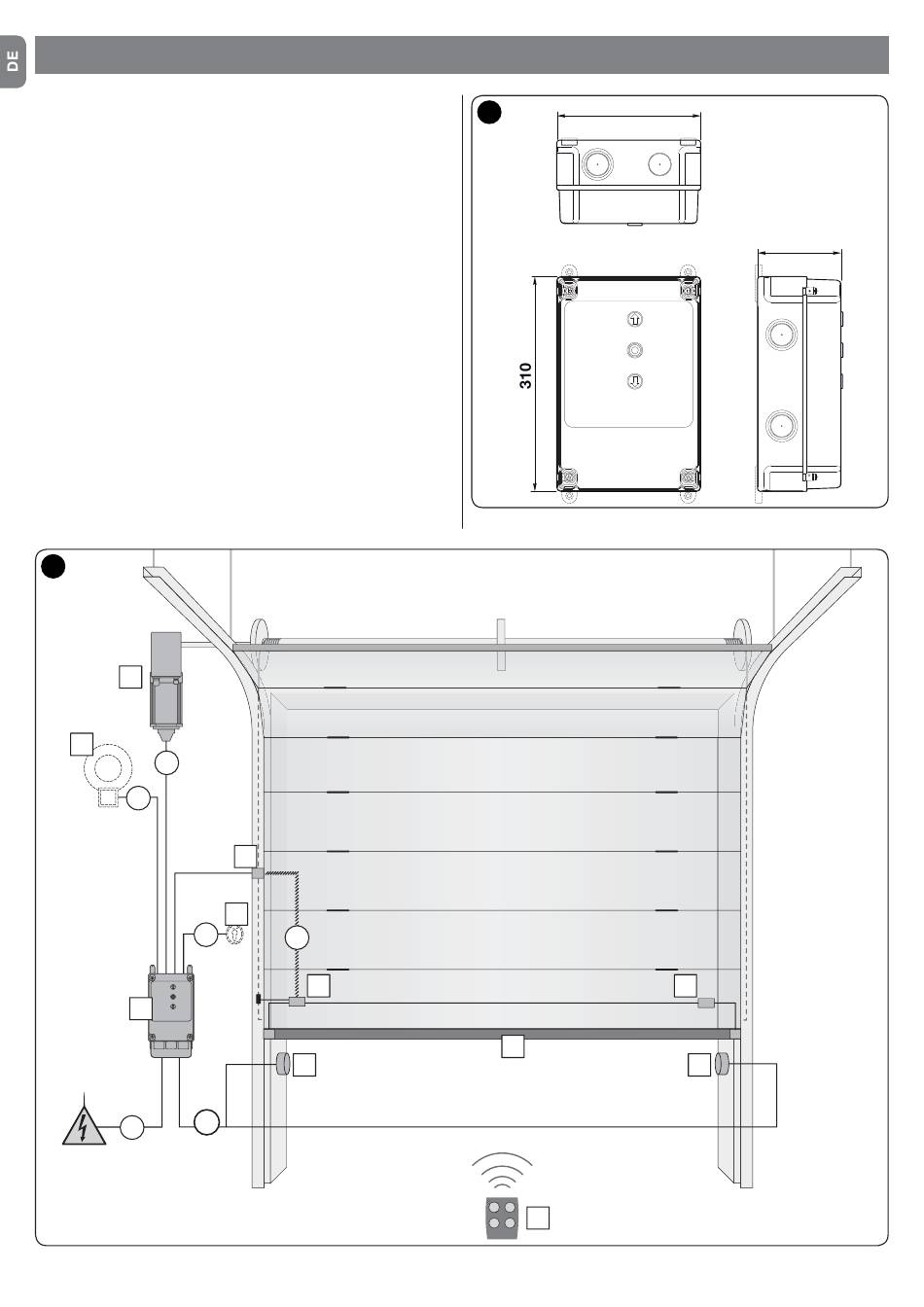

Zur Befestigung der Steuerung verfahren Sie bitte wie im folgenden beschrieben:
01. Öffnen Sie den Gehäusedeckel des Steuerungsgehäuses: lösen Sie die
Deckel-Befestigungsschrauben;
02. Bereiten Sie sowohl die Löcher zur Kabeldurchführung der elektrischen
Anschlusskabel als auch der Signalkabel an der Steuerung vor.
Um dies zu erreichen und besonders um die IP Schutzart zu garantieren ist
der Gebrauch eines speziellen Werkzeuges notwendig (Kronnenbohrer bzw.
Kreisschneider). Kabeleinführungen sind nur in der unteren Gehäusewand
erlaubt. Bei zwei übereinander angeordneten Steuerungsgehäusen wird das
Motorkabel für die obere Steuerung von oben in das Gehäuse eingeführt.
03. Das Befestigen des Gehäuses ist abhängig von den Bedingungen am
Montageort. Dies ist auf 3 verschiedene Art und Weisen möglich:
a) direkt an der Wand durch Verwendung von Schrauben im Gehäuse (A);
b) durch Gebrauch der mitgelieferten Standardbefestigungen (B);
c) wenn die Kabelführung extern verläuft ist es notwendig, das Gehäuse
mit einem Abstand von 2 cm von der Wand zu montieren, um die Kabel
zwischen Gehäuse und Wand durchzuführen. Das optionale Zubehör-Set
enthält 4 Abstandhalter (20 mm hoch) und eine Kunststoffabdeckung, um die
Kabeleingänge zu schützen.
04. Jetzt ist es möglich alle elektrischen Anschlussarbeiten durchzuführen.
Zur Installation von elektr. Zubehör, beachten Sie bitte die jeweilige Installations
und Betriebsanleitung.
