Anschluss
A: NETZKABEL mit CEE-Stecker
B: MOTOR Kabel
C: Kabel Warnleuchte
D: Lichtschranken Kabel
E: SCHLÜSSELSCHALTER Kabel
F: Spiralkabel für Sicherheitsleiste
Notiz 1 – Wenn das Netzkabel 5 m Länge übersteigt, ist es notwendig einen größeren Querschnitt zu verwenden.
1: Torantrieb
4: Tordose
7: Warnleuchte

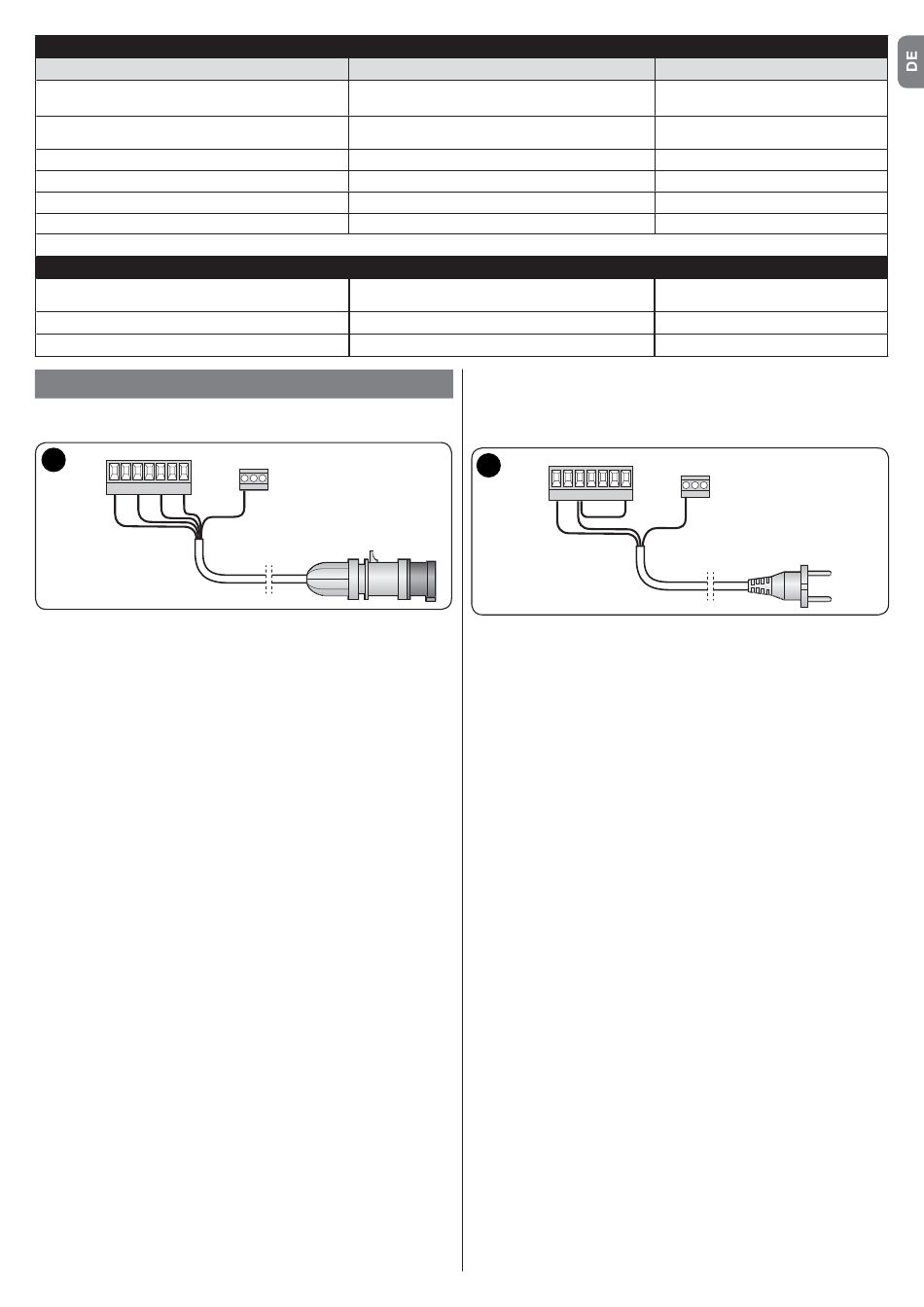

NETZKABELANSCHLUSS

Anschluss 3-phasige Ausführung
L1 L2 L3 N
3
X1
An den Klemmen L1, L2, L3. N und PE-Klemme ist ein CEE-Stecker 16A
angeschlossen.
Der Netzanschluss zur Torsteuerung kann auch mit optionalem 3-Phasen
Hauptschalter erfolgen. Hierbei kann der CEE- Stecker bei der Montage
entfernt werden.
Falls nicht schon vorhanden, soll das Netzkabel an der Klemme X1 (L1, L2, L3,
N) und an der Klemme PE angeschlossen werden.
ACHTUNG: Der Netzanschluss muss bauseitig durch Schmelzsicherungen
3x16 A abgesichert sein.
www.egru.at
TABELLE 1 - Techniche Spezifi kationen elektrischer Kabel (Abb. 2)
Kabel Typ
Motor < 1,5 kW 5 x 0,75 mm
Motor > 1,5 Kw 5 x 1,5 mm
für NICE Getriebemotoren sind entsprechende Kabel
als Zubehör erhältlich.
2 x 0,75 mm
4 x 0.5 mm 2
3 x bzw. 2 x 0.25 mm
NICE Spiralkabel als Zubehör erhältlich
TABELLE 2 - Legende zu Abb. 2
2: Handsender für Empfänger 433MHz / 868MHz
oder 433MHz
5: Torsteuerung
8: Lichtschranke
PE
2
2
2 (für Warnleuchte)
2
Anschluss 1-phasige Ausführung
L1 L2
4
X1
An den Klemmen L1 (Phase) und L2 (N) und PE-Klemme ist ein SCHUKO-
Stecker angeschlossen. Der Netzanschluß kann auch mit optionalem
Hauptschalter erfolgen. Hierbei kann der SCHUKO - Stecker bei der Montage
entfernt werden. Bei der Verwendung einer 200V/DC Bremse muss an der
Klemme X1 eine Brücke von L2 (N) auf N gelegt werden.
Funktionen und Parameter
Auf der Torsteuerung können verschiedene Parameter in der Installationphase
oder für die Bedienung gewählt werden. Viele Funktionen können mit dem
richtigen Wert des entsprechenden Parameters aktiviert werden.
Die Parameter können über die DIP-Schaltern und die Programmiertaster auf
der Rückseite der Deckelplatine geändert werden und das Ergebnis erscheint
auf dem Display.
Drehrichtungskontrolle
WICHTIG: Das Tor muß mit der Notbetätigung 50 cm geöffnet werden, um bei
falsch eingestellter Drehrichtung das Abspringen der Tragseile (Sektionaltore)
oder das Überwickeln des Panzers (Schnelllauftore) zu verhindern.
Jetzt kann das Gerät eingeschaltet werden (CEE Stecker einstecken).
Mit den Tasten AUF und AB die Drehrichtung im Totmann-Betrieb überprüfen.
Entspricht die Laufrichtung nicht der Pfeilrichtung der gedrückten Taste, muss
im Parameter 75, die entsprechende Drehrichtung geändert werden (P 75 =2).
Maximale Länge
1 m (Notiz 1)
5 - 7 - 11 m
10 m
15 m
10 m
4 m
3: Sicherheitsleiste mit opto Sensoren
oder DW Pneumatischer Schalter
6: Befestigungswinkel Spiralkabel
9: Schlüsselschalter
N
PE
Deutsch – 3
