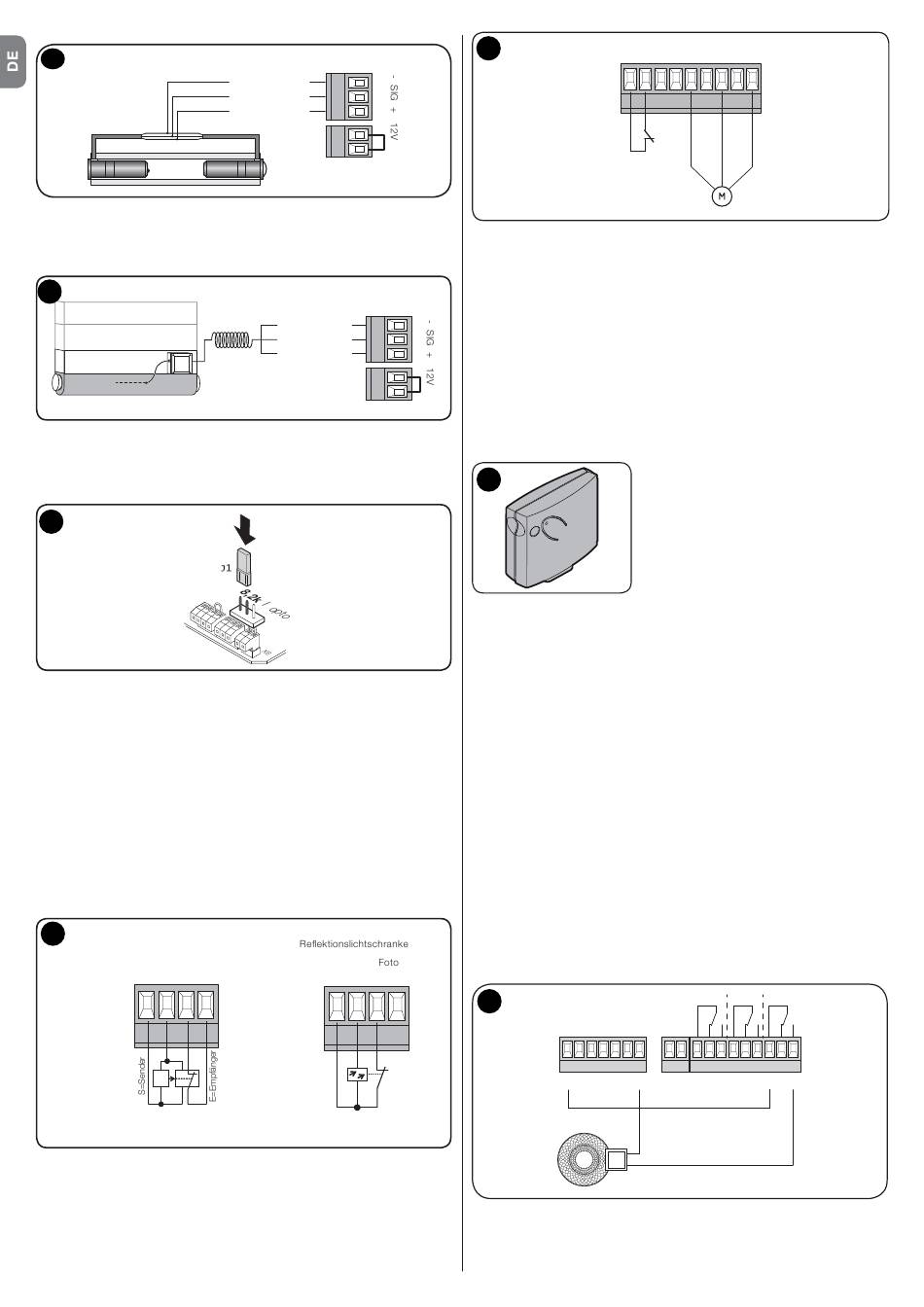

Anschluss einer Sicherheitsleiste 8,2 kΩ
An der Torsteuerung kann direkt eine elektrische bzw. eine pneumatische
Sicherheitsleiste angeschlossen werden.
12
Die Auswertelogik für die Sicherheitsleiste und der Widerstand (8,2 kOhm) sind
bereits in der Anschlussbox integriert.
Der Anschluss der Sicherheitsleiste erfolgt an der Klemme J32 (S und + und -)
des Klemmenblocks X6.
13
Jumper J1 auf 8,2k gesteckt = Betriebsbereit für pneumatische Sicherheitsleiste
sowie elektrische Leiste mit 8,2 kOhm.
Bei der Verwendung einer Druckwellen - Sicherheitsleiste muss der Parameter
P105 auf 1 gesetzt werden!

Anschluss von Lichtschranken

An der Torsteuerung kann direkt eine Lichtschranke (am Klemmenblock X5)
zur Durchfahrtabsicherung angeschlossen werden. Wird der Infrarotstrahl der
Lichtschranke in der ZU -Bewegung des Tores unterbrochen, so stoppt das Tor
und reversiert in die obere Endlage.
ACHTUNG: Bei einer Einweg Lichtschranke mit nur drei Anschlussklemm-
punkten ist der Schaltkontakt und die Plusseite der Lichtschrankenelektronik
an der Klemme J30/1 mit dem Pluspotential verbunden.
Bei Anschluss der Lichtschranke Brücke von J31 Klemmenblock X5 entfernen!
14 Anschluss Sender-und
A
Empfängerlichtschranke
+ - Foto
J30 J31
X5
S
E
J30: Spannungsversorgung 24 V DC
J31: Sicherheitslichtschranke Kontakt (Öffner)
Anschluss Schlupftürabsicherung
Bei Toren mit einer eingebauten Schlupftür wird der Sicherheitsschalter an der
Klemme J10 am Klemmenblock X2 angeschlossen.
Achtung! Wenn schon vormontiert, die Brücken in Position J10 entfernen.
