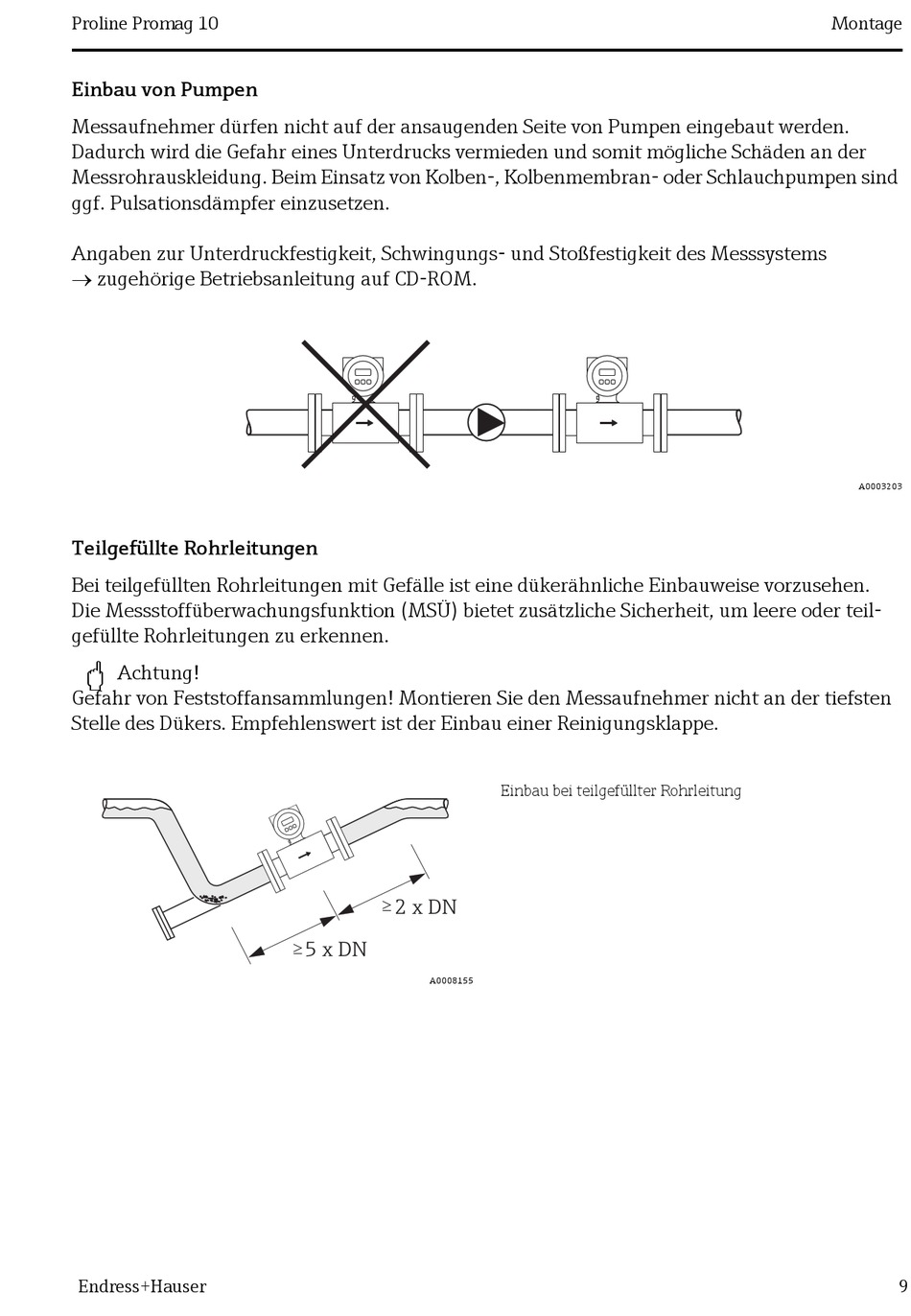

Proline Promag 10
Montage
Einbau von Pumpen
Messaufnehmer dürfen nicht auf der ansaugenden Seite von Pumpen eingebaut werden.
Dadurch wird die Gefahr eines Unterdrucks vermieden und somit mögliche Schäden an der
Messrohrauskleidung. Beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen sind
ggf. Pulsationsdämpfer einzusetzen.
Angaben zur Unterdruckfestigkeit, Schwingungs- und Stoßfestigkeit des Messsystems
zugehörige Betriebsanleitung auf CD-ROM.
A0003203
Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen.
Die Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teil-
gefüllte Rohrleitungen zu erkennen.
"
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten
Stelle des Dükers. Empfehlenswert ist der Einbau einer Reinigungsklappe.
Einbau bei teilgefüllter Rohrleitung
³
2 x DN
³
5 x DN
A0008155
Endress+Hauser
9
