Montage

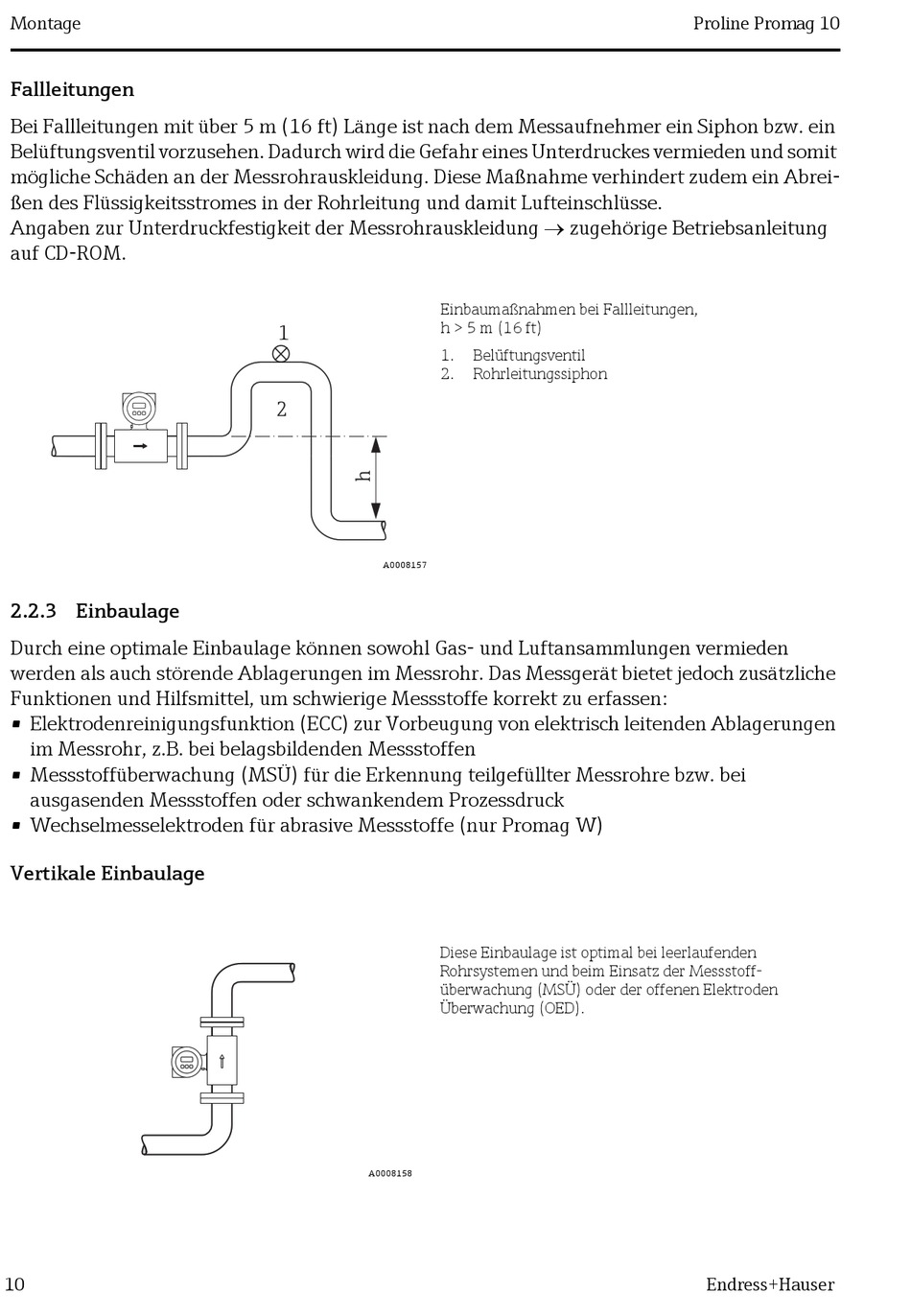

Fallleitungen
Bei Fallleitungen mit über 5 m (16 ft) Länge ist nach dem Messaufnehmer ein Siphon bzw. ein
Belüftungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit
mögliche Schäden an der Messrohrauskleidung. Diese Maßnahme verhindert zudem ein Abrei-
ßen des Flüssigkeitsstromes in der Rohrleitung und damit Lufteinschlüsse.
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung zugehörige Betriebsanleitung
auf CD-ROM.
2.2.3 Einbaulage
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden
werden als auch störende Ablagerungen im Messrohr. Das Messgerät bietet jedoch zusätzliche
Funktionen und Hilfsmittel, um schwierige Messstoffe korrekt zu erfassen:
• Elektrodenreinigungsfunktion (ECC) zur Vorbeugung von elektrisch leitenden Ablagerungen
im Messrohr, z.B. bei belagsbildenden Messstoffen
• Messstoffüberwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei
ausgasenden Messstoffen oder schwankendem Prozessdruck
• Wechselmesselektroden für abrasive Messstoffe (nur Promag W)
Vertikale Einbaulage
10
Einbaumaßnahmen bei Fallleitungen,
h > 5 m (16 ft)
1
1.
2.
2
A0008157
Diese Einbaulage ist optimal bei leerlaufenden
Rohrsystemen und beim Einsatz der Messstoff-
überwachung (MSÜ) oder der offenen Elektroden
Überwachung (OED).
A0008158
Belüftungsventil
Rohrleitungssiphon
Proline Promag 10
Endress+Hauser
