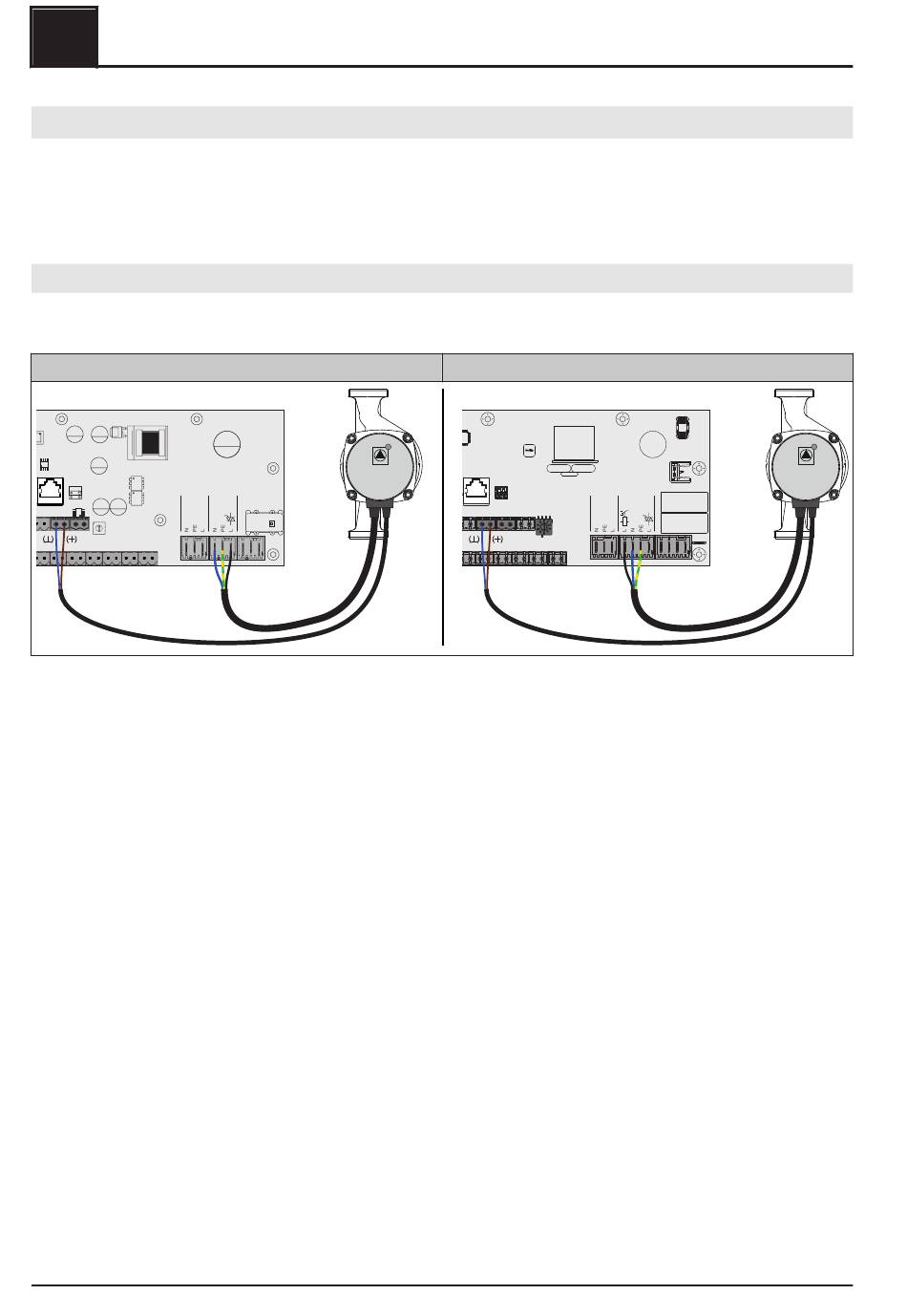

Anschluss einer Umwälzpumpe am Hydraulikmodul
ACHTUNG! Ab Modulversion FRHYU22 steht an den Pumpenausgängen zusätzlich zum Triac-Ausgang
zusätzlich je ein Relais-Ausgang zur Verfügung. Für die korrekte Verkabelung der Umwälzpumpe folgende
Anschlusspläne beachten!
Hocheffizienzpumpe mit Steuersignal (PWM / 0-10V)
Bei Hocheffizienzpumpen mit einer extra verkabelten Steuerleitung erfolgt die Drehzahlregelung über den
zusätzlichen Anschluss für PWM- oder 0-10V-Signal.
bis Hydraulikmodul – Version FRHYU21
FRHYU21
Netz
AO-P1
❒ Hydraulikmodul FRHYU21: Spannungsversorgung der Hocheffizienzpumpe am Ausgang "Pumpe 1" bzw.
„Pumpe 2" anschließen
❒ Hydraulikmodul FRHYU22: Spannungsversorgung der Hocheffizienzpumpe am Ausgang "Pumpe 1" bzw.
„Pumpe 2" anschließen, dabei für Phase (L) den Relais-Ausgang verwenden
❒ PWM-Kabel der Hocheffizienzpumpe am zugehörigen Anschluss "AO-P1" bzw. „AO-P2" anschließen
➥ Dabei auf richtige Belegung (Polung) gemäß Anschlussplan der Pumpe achten!
❒ Ansteuerung der Pumpe im zugehörigen Menü auf „Umfeldpumpe / PWM" bzw. „Umfeldpumpe / 0-10V"
stellen
16
PWM
0-10V
Pumpe 1
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Elektrischer Anschluss und Verkabelung
ab Hydraulikmodul – Version FRHYU22
FRHYU22
Netz
Pumpe 1
AO-P1
Erweiterungsmodule
PWM
0-10V
