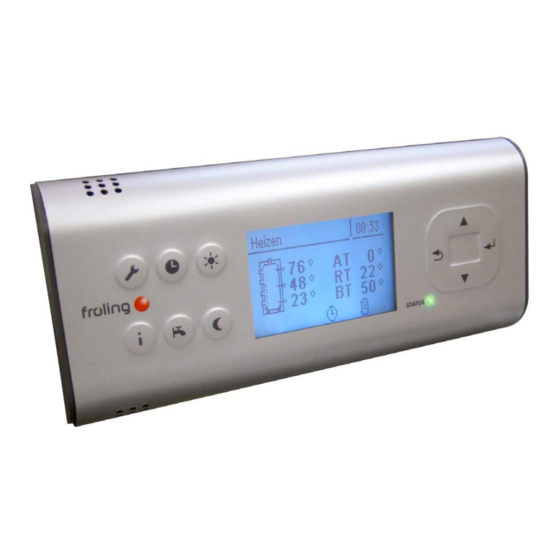

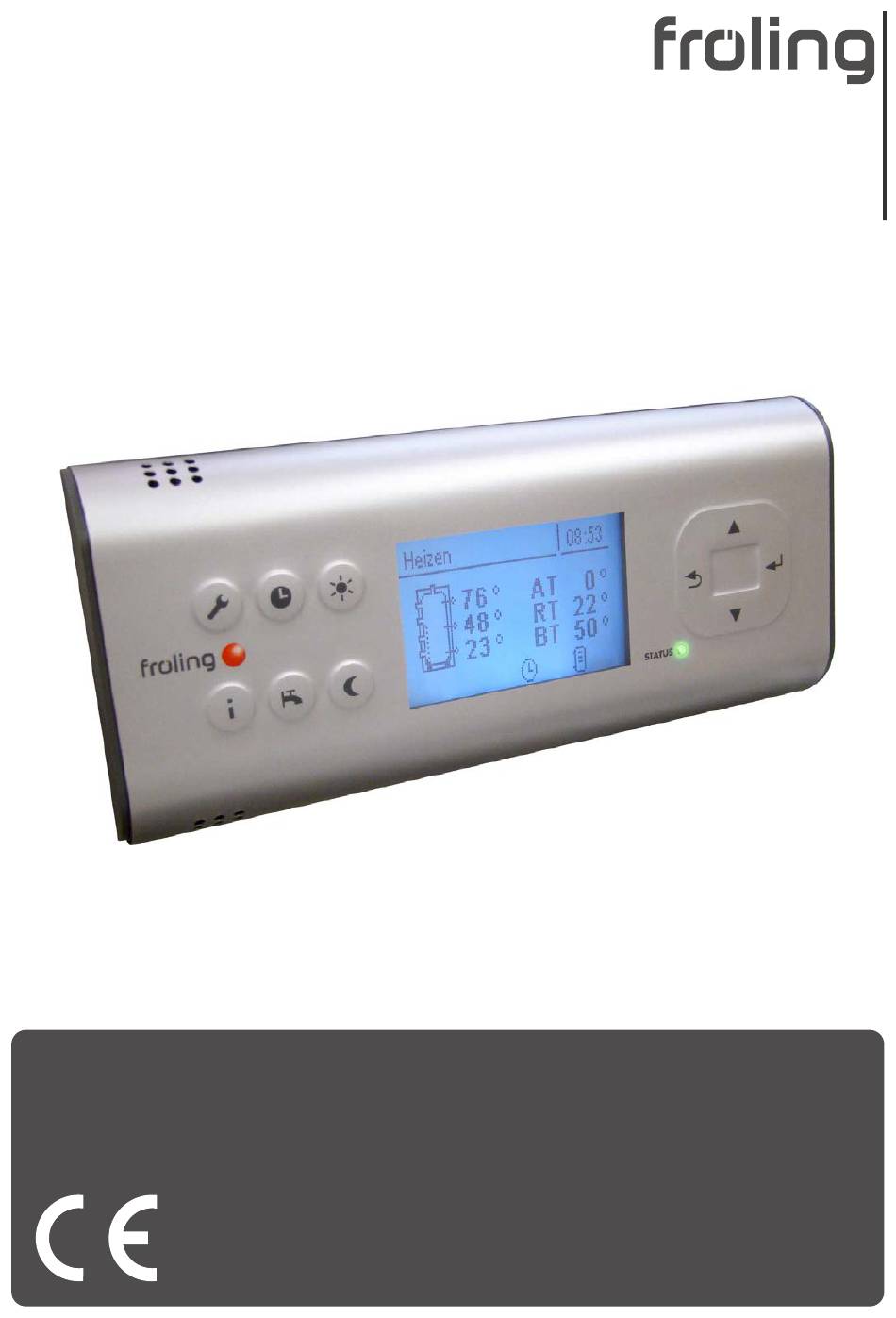

- Seite 1 Bedienungsanleitung Raumbediengerät RBG 3200 Version 50.04 - Build 05.19 Deutschsprachige Original-Bedienungsanleitung für den Bediener! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B0640421_de | Ausgabe 06.09.2021...
-
Seite 2: Inhaltsverzeichnis
5.7.3 Zirkulationspumpe - Zeiten ......................25 5.8 Anlage..............................25 5.8.1 Anlage - Aktuelle Werte ......................25 5.8.2 Anlage - Fehler .......................... 25 5.8.3 Anlage - Grundbild-Parameter ....................26 5.8.4 Anlage - Sprache ........................26 B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... - Seite 3 Inhaltsverzeichnis 5.8.5 Anlage - Aktuelles Datum ......................26 5.8.6 Anlage - Aktuelle Zeit......................... 27 5.8.7 Anlage - Aktuelle Bedienebene....................27 6 Störungsbehebung............................28 6.1 Vorgehensweise bei Störmeldungen ....................28 B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200...
-
Seite 4: Allgemein
Bei Arbeiten an elektrischen Komponenten: Lebensgefahr durch Stromschlag! Für Arbeiten an elektrischen Komponenten gilt: r Arbeiten nur durch eine Elektrofachkraft durchführen lassen r Geltende Normen und Vorschriften beachten Ä Arbeiten an elektrischen Komponenten durch Unbefugte ist verboten B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 5: Montage Des Rbg 3200
Montage des RBG 3200 | 2 2 Montage des RBG 3200 Kabel durchführen r Halterahmen an der gewünschten Position im Raum wie abgebildet mit den mitgelieferten Dübeln und Schrauben montieren Ä Große Kabeldurchführung muss links sein! Ä Die Montage über einer Unterputzdose ist aufgrund des größeren Stauraumes für das Bus-Kabel von Vorteil! -
Seite 6: Einstellen Der Modul-Adresse
Kontakte geschlossen (Bild rechts), ist der End-Jumper gesetzt und der Abschluss der Bus-Verbindung hergestellt. 2.3 Einstellen der Modul-Adresse Für RBG 3200 (Displaymodule) ist es notwendig, mit den Modul-Adressen die notwendige Reihenfolge einzustellen. Im Standard-Lieferumfang des Kessels ist ein Displaymodul (Kesseldisplay) mit der Adresse 0 enthalten (ausgenommen S3 Turbo mit Regelung S-Tronic). -
Seite 7: Erstinbetriebnahme
Montage des RBG 3200 | 2 2.4 Erstinbetriebnahme HINWEIS Die Erstinbetriebnahme durch den autorisierten Heizungsbauer oder den Fröling- Werkskundendienst durchführen lassen! Nach dem Herstellen der Spannungsversorgung und Einschalten des Hauptschalters wird das Startlogo angezeigt und die Steuerung führt einen Systemcheck durch. -
Seite 8: Übersicht Der Grundfunktionen
- lang: Zurück zum Grundbild ohne zu speichern Taste 3.1.2 Status-LED Die Status-LED zeigt den Betriebszustand der Anlage: ▪ GRÜN blinkend (Intervall: 5 sec. AUS, 1 sec. EIN): ▪ GRÜN leuchtend: KESSEL EINGESCHALTET ▪ ORANGE blinkend: WARNUNG ▪ ROT blinkend: STÖRUNG B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 9: Grafikdisplay
Zeigt an, ob Puffer (oder Ölkessel) für die Warmwasserbereitung Nur für den warm genug ist Service-Techniker in den Zustand- Wird angezeigt, wenn Boiler- bzw. Rücklaufanhebepumpe aktiv ist Menüs Wird angezeigt, wenn Heizkreis- bzw. Pufferladepumpe aktiv ist Zeigt den Status des Heizkreismischers an B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 10: Funktionstasten
Durch Drücken der Info-Taste wird die Information zur quittiert, aber nicht behoben, wird dies durch ein aktuell anstehenden Störmeldung nochmals Warnsymbol rechts unten in der Statuszeile aufgerufen. angezeigt. Vorgehensweise bei der Störungsbehebung: Ü "Störungsbehebung" [} 28] B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 11: Serviceprogramm-Taste
Einmalige manuelle Ladung des Brauchwassers. Die Funktion wird während der Boilerladung durch das Wasserhahn-Symbol in der Statuszeile signalisiert. Nach der Ladung ist wieder die zuvor eingestellte Betriebsart aktiv. lang Nur bei Kesseldisplay! HINWEIS! Siehe Bedienungsanleitung der Kesselregelung! B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 12: Partyprogramm-Taste
Pfeil AUF und Pfeil AB Taste eingestellt werden. Nach Bestätigen durch Drücken der Eingabe-Taste wird der dargestellte Infotext angezeigt und der Tagbetrieb wird bis zum Enge der eingestellten Zeit oder bis zur Aktivierung des Automatikbetriebs, für den zugeordneten Heizkreis, aktiviert. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 13: Absenkprogramm-Taste
Raum“ mit der Pfeil AUF und Pfeil AB Taste eingestellt werden. Nach Bestätigen durch Drücken der Eingabe-Taste wird der dargestellte Infotext angezeigt und der Absenkbetrieb wird bis zum Enge der eingestellten Zeit oder bis zur Aktivierung des Automatikbetriebs, für den zugeordneten Heizkreis, aktiviert. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 14: Bedienung
Siehe Beispiel unten… Zeiten Programm ändern Die ab Werk eingestellten Zeiten werden durch nochmaliges Zeiten Bestätigen geladen (06:00 – 22:00). Standard- Programm Achtung – die kundenspezifischen Zeiteinstellungen gehen dabei verloren! … im Menü „Programm ändern“: B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 15: Zeitfenster Löschen
24:00 Uhr durchlaufen werden. Durch nochmaliges Drücken der Pfeiltaste nach oben verschwindet die Zeit und wird durch Striche ersetzt. Anschließend die gleiche Prozedur bei der Startzeit durchführen. Nach mehrmaligem Drücken der Eingabe- Taste werden die Änderungen übernommen und zum vorherigen Menü gewechselt. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 16: Parameterübersicht
Ausgeschaltet; Heizkreis deaktiviert, nur Frostschutz! Vorlauf-Isttemperatur Anzeige der aktuellen Vorlauftemperatur. Vorlauf-Solltemperatur Anzeige des errechneten Sollwertes der Vorlauftemperatur. Raumtemperatur Voraussetzung: Heizkreis in Verbindung mit einem Fernversteller Anzeige der aktuellen Raumtemperatur. Außentemperatur Anzeige der aktuellen Außentemperatur. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 17: Heizen - Temperaturen
Unterschreitet die Außentemperatur während des Absenkbetriebs diesen Grenzwert, werden Heizkreispumpen und Mischer aktiviert. Frostschutztemperatur Wenn die Raumtemperatur oder die Vorlauftemperatur kleiner als der eingestellte Wert ist, wird die Heizkreispumpe eingeschaltet und der Heizkreismischer regelt auf die eingestellte maximale Heizkreisvorlauftemperatur. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 18: Heizen - Zeiten
„Gewünschte Boilertemperatur“ eingestellte Temperatur erreicht ist. Boilertemperatur Solarreferenz Voraussetzung: Solaranlage wird durch Fröling geregelt! Aktuelle Temperatur im Bereich des Referenzfühlers der Solaranlage. Boilerpumpe Ansteuerung Gibt die Drehzahl der Boilerladepumpe in Prozent der Maximaldrehzahl an. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 19: Wasser - Temperaturen
Leistung wird nur dann durchgeführt, wenn entweder eine Literleistung der Kollektorpumpe eingestellt wurde oder ein externer Volumenimpulsgeber zum Einsatz kommt. Um die Berechnung noch genauer durchführen zu können, wird der Einsatz eines Kollektor- Rücklauffühlers empfohlen. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... - Seite 20 ▪ P: Aktuelle Leistung welche vom Solarkollektor erzeugt wird ▪ DFL: Aktueller Durchfluss des Solarkollektors ▪ Heute: Wärmemenge die am aktuellen Tag von der Solaranlage erzeugt wurde ▪ Gesamt: Wärmemenge die seit dem Aktivieren der Solaranlage erzeugt wurde B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200...
-
Seite 21: Solar - Temperaturen
Anzeige der aktuellen Temperatur im oberen Bereich des Pufferspeichers. Puffertemperatur Fühler 2 Voraussetzung: Masterkessel im Kaskadenverbund oder Hydrauliksystem 4 oder Brennstoffmengenberechnung Anzeige der aktuellen Temperatur im oberen Bereich des Pufferspeichers. Puffertemperatur Fühler 3 Voraussetzung: Masterkessel im Kaskadenverbund oder Hydrauliksystem 4 oder Brennstoffmengenberechnung B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 22: Puffer - Temperaturen
Zustand des Brennerrelais Zeigt den aktuellen Status des Brennerrelais: ▪ 0: Zweitkessel nicht aktiv ▪ 1: Zweitkessel aktiv Pumpe Zweitkessel Voraussetzung: Parameter „Umschaltventil vorhanden“ auf „NEIN“ Anzeige der aktuellen Ansteuerung der Pumpe des Zweitkessels. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 23: Kessel 2 - Temperaturen
Minimale Laufzeit des Zweitkessel Wird der Zweitkessel gestartet, so läuft dieser mindestens die hier eingestellte Zeitdauer. Temperaturdifferenz zwischen Zweitkessel und Puffer Temperaturdifferenz zwischen Zweitkessel und oberer Temperatur im Schichtspeicher zum Aktivieren der Ladepumpe des Zweitkessels. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 24: Differenz-Regler
HINWEIS! Wenn der Parameter „Ist der Rücklauffühler vorhanden“ auf „NEIN“ gesetzt ist, wird permanent 0°C angezeigt! Strömungsschalter an der Brauchwasser Leitung ▪ 0: Strömungsschalter erkennt keinen Durchfluss. ▪ 1: Strömungsschalter erkennt Durchfluss. Drehzahl der Zirkulationspumpe Gibt die aktuelle Drehzahl der Pumpe der Zirkulationspumpe an. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 25: Zirkulationspumpe - Temperaturen
5.8.2 Anlage - Fehler Fehler - Fehleranzeige Grundbild Anlage Fehler Fehleranzeige Anzeige der aktuell anstehenden Störmeldungen. Zusätzlich können hier auch Zeitangaben, wann die Störmeldung aufgetreten, wann die Störmeldung quittiert und wann die Störmeldung gegangen ist, abgerufen werden. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 26: Anlage - Grundbild-Parameter
Sprache - Language - Langue - Lingua - Jezik ▪ Deutsch, English, Francais, Italiano, Slovenski, Cesky, Polski, Svenska, Espanol, Magyar, Suomi, Dansk, Nederlands, Русский, Serbisch 5.8.5 Anlage - Aktuelles Datum Grundbild Anlage Aktuelles Datum Aktuelles Datum Anzeige und Einstellung des aktuellen Datums. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 27: Anlage - Aktuelle Zeit
Kunde (Code „1“) Standard-Bedienebene im Normalbetrieb des Displays. Alle kundenspezifischen Parameter werden angezeigt und können verändert werden. Installateur / Service Freigabe der Parameter zum Anpassen der Steuerung an die Komponenten (sofern konfiguriert) der Anlage. B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... -
Seite 28: Störungsbehebung
Behebung der Störung wird durch ein erneutes Drücken der Eingabe Taste angezeigt. Hat eine Störung mehrere Ursachen bzw. die Ursache mehrere Möglichkeiten zur Behebung, kann Fehler Ursachen Fehler Behebung mit den Navigationstasten durchgeblättert werden. Fühlersignal gestört Fühler und Fühlerleitung überprüfen B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200... - Seite 29 Notizen B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200...
- Seite 30 B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200...
- Seite 31 B0640421_de | Bedienungsanleitung Raumbediengerät RBG 3200...
-
Seite 32: Adresse Des Herstellers
Adresse des Herstellers Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0...
