2.2.2 Hydraulikmodul

Das Hydraulikmodul stellt die Anschlüsse von Fühlern und Pumpen für die hydraulischen Komponenten der
Anlage (Puffer, Boiler,...) zur Verfügung.
Ein Hydraulikmodul ist standardmäßig im Lieferumfang (Adresse 0) enthalten. Weitere sieben Module (Adresse
1 bis 7) können nachgerüstet werden.
Dabei ist zu beachten, dass die Modul-Adresse korrekt vergeben wird!
⇨ Siehe "Einstellen der Moduladresse" [Seite 31]

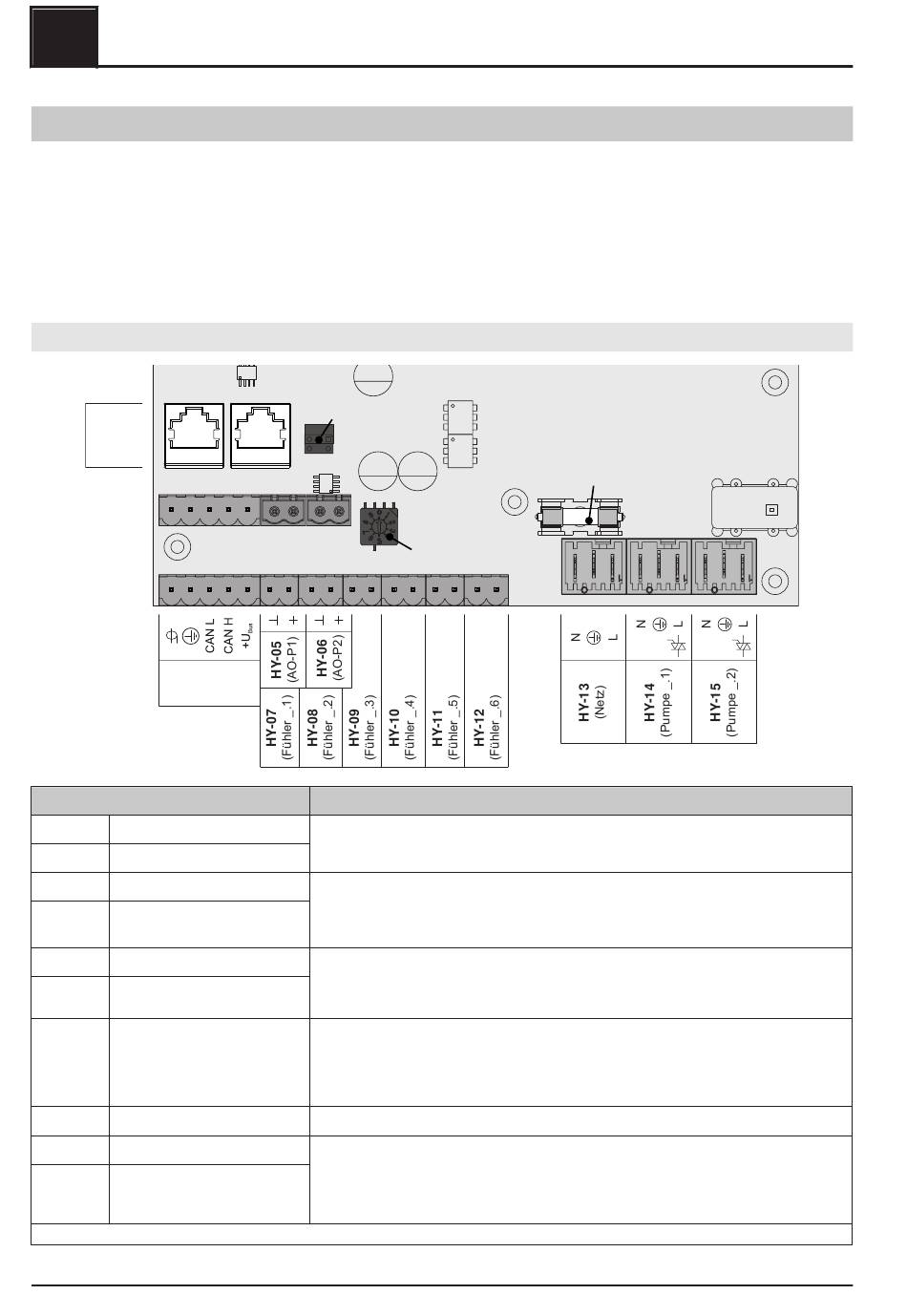

Hydraulikmodul – Version FRHYU21
HY-01
HY-02
(Bus)
HY-03 / HY-04
(Bus)
Anschluss / Bezeichnung
HY-01 BUS
HY-02 BUS
HY-02 BUS
HY-04 BUS
HY-05 AO-P1
HY-06 AO-P2
HY-07 Fühler _.1
:
HY-12 Fühler _.6
HY-13 Netz
HY-14 Pumpe _.1
HY-15 Pumpe _.2
1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5
14
End-Jumper
Patchkabel CAT 5 RJ45 SFTP 1:1 Belegung;
Anschluss mit Kabel – LIYCY paarig 2x2x0.5;
⇨ Siehe "Bus-Kabel anschließen" [Seite 30]
Achtung! CAN L und CAN H dürfen nicht mit +U
Anschlusskabel
Anschluss des Steuersignals (PWM oder 0-10V) der jeweiligen Pumpe (AO-P1 =
Pumpe 1 der Platine)
Anschlusskabel
:
Fühlereingänge der Platine. Die korrekte Bezeichnung des Fühlers ergibt sich
mit der eingestellten Moduladresse (0-7).
Beispiel: Moduladresse „2" = Fühler 2.1 bis Fühler 2.6
Anschlusskabel
Anschlusskabel
Pumpenausgänge der Platine. Die korrekte Bezeichnung der Pumper ergibt sich
mit der eingestellten Moduladresse (0-7).
Beispiel: Moduladresse „2" = Pumpe 2.1 und Pumpe 2.2
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Elektrischer Anschluss und Verkabelung
Hydraulikmodul
FRHYU21
Netzsicherung
Modul-Adresse
Hinweis
2 x 0.75 mm
1) 2
2 x 0.75mm , ab 25m Kabellänge geschirmt
1) 2
3 x 1.5mm , Absicherung 10A
1) 2
3 x 1.5mm , max. 1,5A / 230V / 280W
1) 2
Erweiterungsmodule
verbunden werden!
BUS
