Elektrischer Anschluss und Verkabelung
Erweiterungsmodule

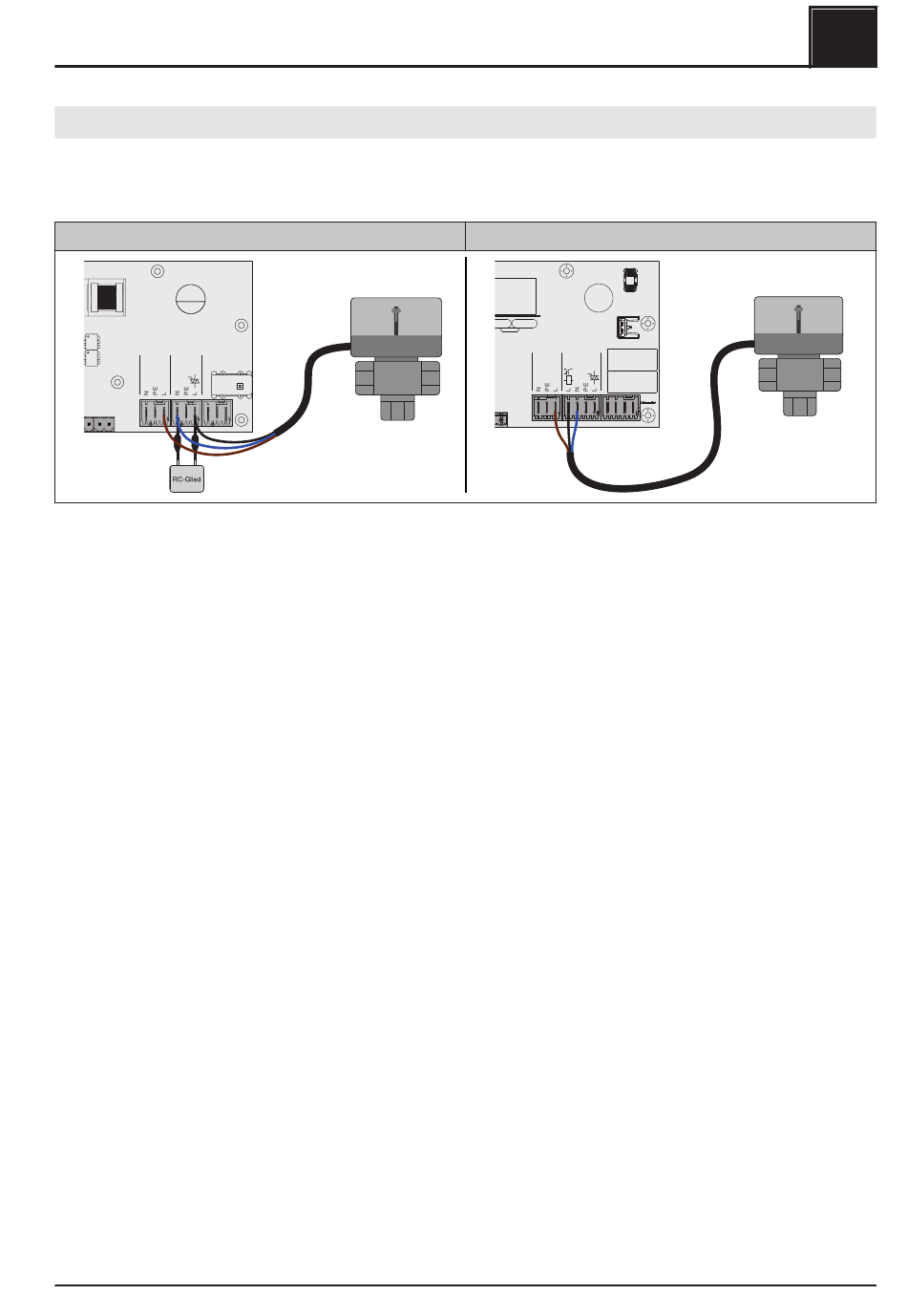

Anschluss eines Umschaltventils am Hydraulikmodul
ACHTUNG! Ab Modulversion FRHYU22 steht an den Pumpenausgängen zusätzlich zum Triac-Ausgang
zusätzlich je ein Relais-Ausgang zur Verfügung. Für die korrekte Verkabelung folgende Anschlusspläne
beachten!
bis Hydraulikmodul – Version FRHYU21
FRHYU21
Netz
Pumpe 1
❒ Hydraulikmodul FRHYU21: Phase (L) zum Umschalten des Ventils und Nullleiter (N) am Ausgang „Pumpe
1" oder „Pumpe 2" mit RC-Glied anschließen
❒ Hydraulikmodul FRHYU22: Phase (L) zum Umschalten des Ventils und Nullleiter (N) am Ausgang „Pumpe
1" oder „Pumpe 2" anschließen, dabei für die Phase (L) den Relais-Ausgang verwenden
❒ Phase (L) für Dauerversorgung (schaltet das Ventil in die Ausgangsstellung zurück) an der Netzversorgung
bei Klemme „L" anschließen
Servicehandbuch Lambdatronic H 3200 für Hackschnitzel- und Pelletskessel | B1480620_de
ab Hydraulikmodul – Version FRHYU22
FRHYU22
Netz
Pumpe 1
2
19
