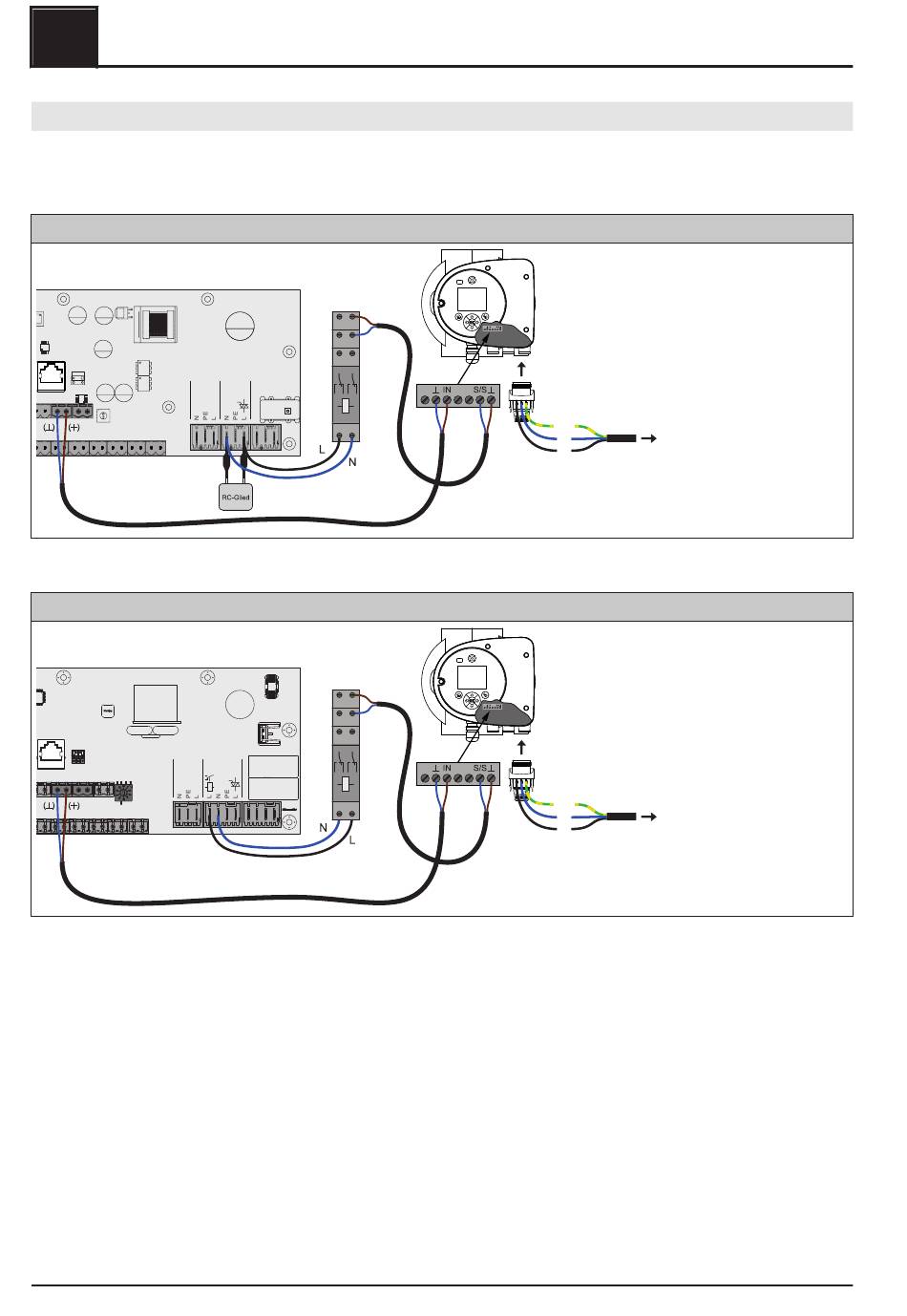

Hocheffizienzpumpe mit Steuersignal und Freigabekontakt
Bei Verwendung einer Hocheffizienzpumpe, die zusätzlich zum Steuersignal einen Freigabekontakt benötigen
(z.B. Grundfos Magna 3) wird der Pumpenausgang des Hydraulikmoduls zum Schalten der Freigabe
verwendet.
FRHYU21
Netz
AO-P1
❒ Hydraulikmodul FRHYU21: Relais am Ausgang "Pumpe 1" bzw. „Pumpe 2"mit RC-Glied vom Ausgang
entkoppelt anschließen
FRHYU22
Netz
AO-P1
❒ Hydraulikmodul FRHYU22: Relais der Pumpe am Ausgang "Pumpe 1" bzw. „Pumpe 2" anschließen, dabei
für die Phase (L) den Relais-Ausgang verwenden
❒ Zweipoliges Kabel (2 x 0.75 mm
anschließen, dabei Klemme „+" mit Klemme „IN" der Pumpe verbinden
❒ Zweipoliges Kabel (2 x 0.75 mm
dabei Klemme „S/S" als Freigabekontakt verwenden
❒ Spannungsversorgung am Stecker der Pumpe anklemmen
❒ Pumpe im zugehörigen Menü auf „Umf.Pumpe PWM + Ventil" bzw. „Umf.Pumpe 0-10V + Ventil" stellen
18
bis Hydraulikmodul – Version FRHYU21
21 11
24 14
22 12
Pumpe 1
A2 A1
ab Hydraulikmodul – Version FRHYU22
21 11
24 14
22 12
Pumpe 1
A2 A1
) vom Anschluss "AO-P1" bzw. „AO-P2" zur Pumpe verlegen und
2
) vom Schließkontakt am Relais zur Pumpe verlegen und anschließen,
2
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Elektrischer Anschluss und Verkabelung
L N
PE
Spannungsversorgung 230 VAC
N
L
L N
PE
Spannungsversorgung 230 VAC
N
L
