Elektrischer Anschluss und Verkabelung
Erweiterungsmodule

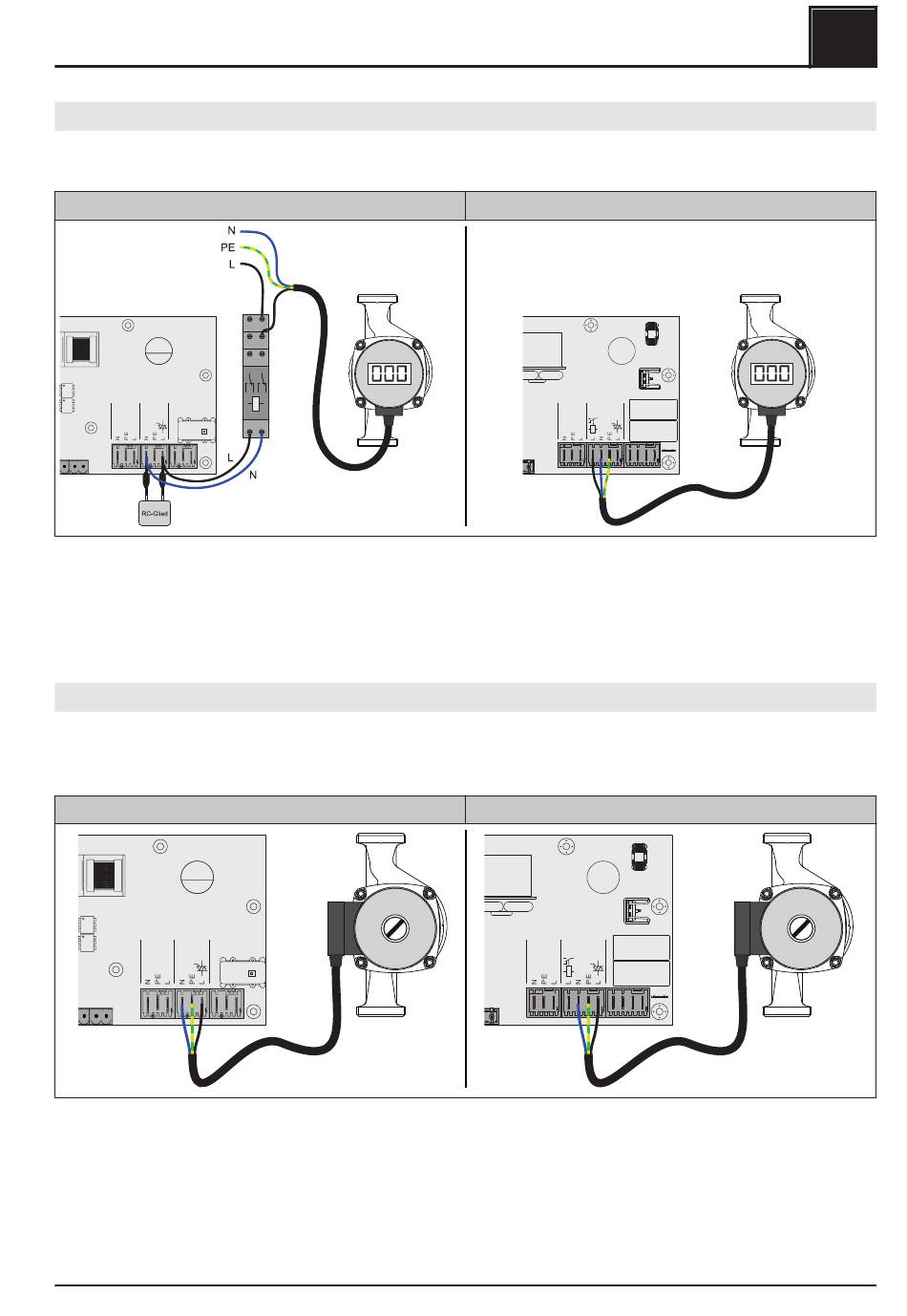

Hocheffizienzpumpe ohne Steuersignal
Bei Verwendung dieses Pumpentyps ist keine Drehzahlregelung möglich! Der Einsatz eines
Strangregulierventils (z.B. Abgleichventil Setter) ist empfohlen!
bis Hydraulikmodul – Version FRHYU21
FRHYU21
Netz
Pumpe 1
❒ Hydraulikmodul FRHYU21: Pumpe mit Relais und RC-Glied vom Ausgang entkoppelt anschließen
❒ Hydraulikmodul FRHYU22: Spannungsversorgung der Hocheffizienzpumpe am Ausgang "Pumpe 1" bzw.
„Pumpe 2" anschließen, dabei für die Phase (L) den Relais-Ausgang verwenden
❒ Pumpe im zugehörigen Menü auf „HE-Pumpe ohne Steuersignal" stellen
AC-Pumpe ohne Steuersignal (Pulspaketsteuerung)
Bei älteren, nicht hocheffizienten Pumpen ohne Steuersignal erfolgt die Drehzahlregelung über
Pulspaketsteuerung. Zu beachten ist, dass bei manchen Pumpen die Mindestdrehzahl (Werkseinstellung: 30%)
angepasst werden muss.
bis Hydraulikmodul – Version FRHYU21
FRHYU21
Netz
Pumpe 1
❒ Hydraulikmodul FRHYU21: Spannungsversorgung der Pumpe am Ausgang "Pumpe 1" bzw. „Pumpe 2"
anschließen
❒ Hydraulikmodul FRHYU22: Spannungsversorgung der Pumpe am Ausgang "Pumpe 1" bzw. „Pumpe 2"
anschließen, dabei für die Phase (L) den Triac-Ausgang verwenden
❒ Pumpe im zugehörigen Menü auf „Pumpe ohne Steuersignal" stellen
Servicehandbuch Lambdatronic H 3200 für Hackschnitzel- und Pelletskessel | B1480620_de
21 11
24 14
22 12
A2 A1
ab Hydraulikmodul – Version FRHYU22
FRHYU22
Netz
Pumpe 1
ab Hydraulikmodul – Version FRHYU22
FRHYU22
Netz
Pumpe 1
2
17
