Froling Lambdatronic H 3200 Servicehandbuch Seite 15

Elektrischer Anschluss und Verkabelung
Erweiterungsmodule

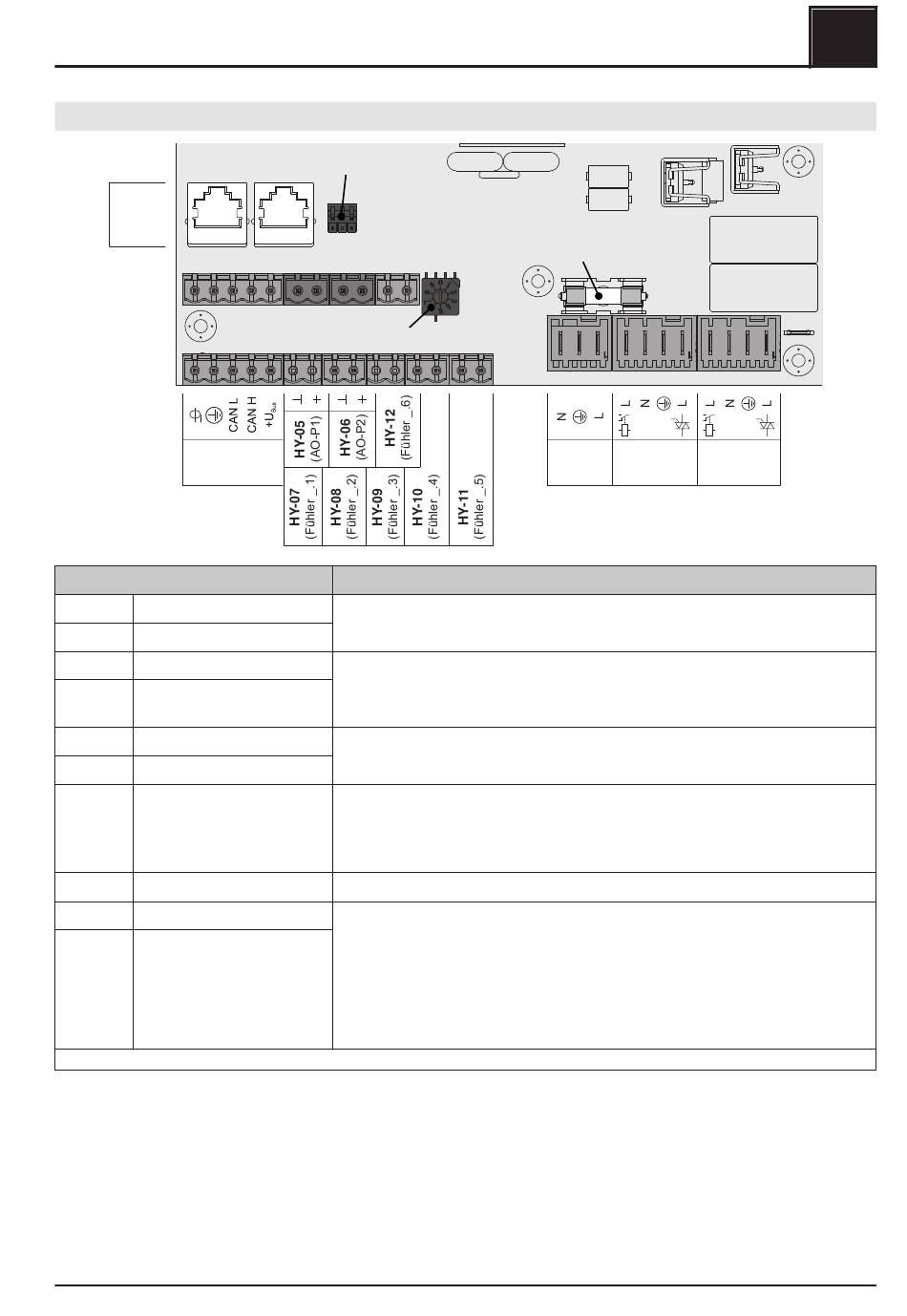

Hydraulikmodul – Version FRHYU22
HY-01
HY-02
(Bus)
HY-03 / HY-04
(Bus)
Anschluss / Bezeichnung
HY-01 BUS
HY-02 BUS
HY-03 BUS
HY-04 BUS
HY-05 AO-P1
HY-06 AO-P2
HY-07 Fühler _.1
: :
HY-12 Fühler _.6
HY-13 Netz
HY-14 Pumpe _.1
HY-15 Pumpe _.2
1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5
Servicehandbuch Lambdatronic H 3200 für Hackschnitzel- und Pelletskessel | B1480620_de
End-Jumper
Hydraulikmodul
FRHYU22
Modul-Adresse
Patchkabel CAT 5 RJ45 SFTP 1:1 Belegung;
Anschluss mit Kabel – LIYCY paarig 2x2x0.5;
⇨ Siehe "Bus-Kabel anschließen" [Seite 30]
Achtung! CAN L und CAN H dürfen nicht mit +U
Anschlusskabel 2 x 0.75 mm
1)
Anschluss des Steuersignals der jeweiligen Pumpe
Anschlusskabel 2 x 0.75mm
1)
Fühlereingänge der Platine. Die korrekte Bezeichnung des Fühlers ergibt sich
mit der eingestellten Moduladresse (0-7).
Beispiel: Moduladresse „2" = Fühler 2.1 bis Fühler 2.6
Anschlusskabel 3 x 1.5mm
1)
Anschlusskabel 3 x 1.5mm
1)
Pumpenausgänge der Platine. Die korrekte Bezeichnung der Pumper ergibt sich
mit der eingestellten Moduladresse (0-7).
Beispiel: Moduladresse „2" = Pumpe 2.1 und Pumpe 2.2
Die Phase (L) wird je nach Pumpentyp entweder am Relais-Ausgang oder am
Triac-Ausgang angeschlossen werden.
⇨ Siehe "Anschluss einer Umwälzpumpe am Hydraulikmodul" [Seite 16]
Netzsicherung
HY-13 HY-14
(Netz) (Pumpe _.1)
Hinweis
verbunden werden!
BUS
2
, ab 25m Kabellänge geschirmt
2
, Absicherung 10A
2
, max. 1,5A / 230V / 280W
2
2
HY-15
(Pumpe _.2)
15
