Elektrischer Anschluss und Verkabelung
Erweiterungsmodule

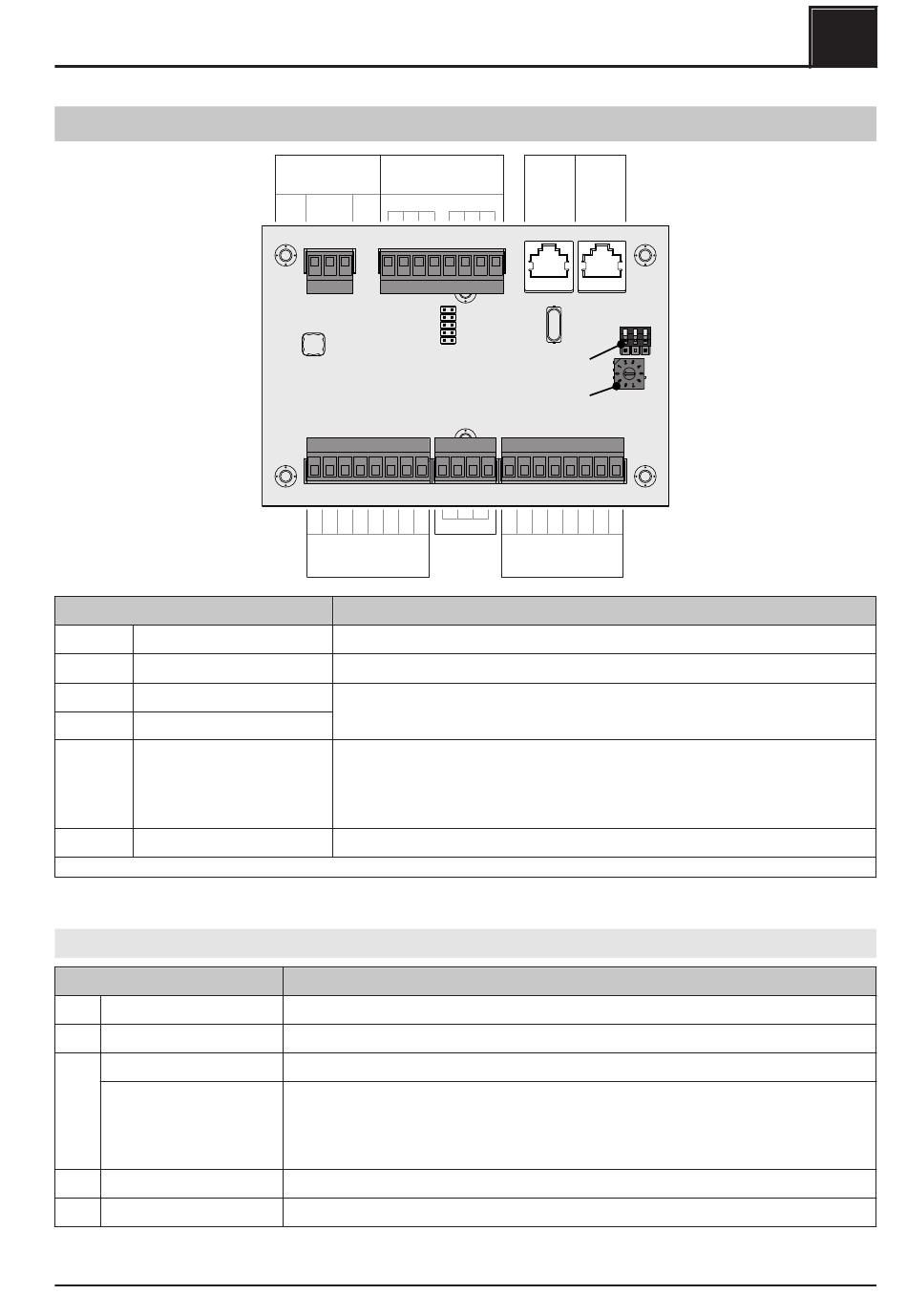

2.2.5 Analogmodul
Anschluss / Bezeichnung
AN-01
Eingänge 1 ... 8
AN-02
Ausgänge 1 ... 8
AN-03
Bus
AN-04
Bus
AN-05
Versorgung
AN-06
Thermoelement
1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5
Standardbelegung – Analogmodul mit Adresse 0
Eingang
1
T4e
2
T4e
3
T4e
4
T4e
5
T4e 300/350
Servicehandbuch Lambdatronic H 3200 für Hackschnitzel- und Pelletskessel | B1480620_de
AN-06
AN-05
(Thermoelement)
(Versorgung)
+24V
- + S
Analogmodul
FRANA12
8 7 6 5 4 3 2
1
AN-01
(Eingänge)
Anschlusskabel
1)
Anschlusskabel
1)
CAT 5 Patchkabel grau RJ 45 SFTP 1:1 Belegung
24V-Spannungsversorgung des Moduls, Anschlusskabel
- Scheitholzkessel: Versorgung über 24V-Netzteil
- Pelletkessel und Kombikessel: Pelletmodul, Klemme „Sensor MIN"
- Hackschnitzelkessel: Versorgung über 24V-Netzteil
Anschluss des Fühlers verwenden
Ist-Spannung HV-Modul 1
Ist-Strom HV Modul 1
Ist-Spannung HV-Modul 2
Externe Leistungsvorgabe (0-10V)
Bei T4e mit 2 HV-Modulen muss für die Verwendung der externen Leistungsvorgabe ein
anderer Eingang verwendet werden. Der Eingang ist im Menü „Kessel – Allgemeine
Einstellungen" entsprechend zu parametrieren.
Ist-Strom HV-Modul 2
Positionsrückmeldung Primärluftklappe
AN-04
AN-03
(Bus)
(Bus)
GND
End-Jumper
Modul-Adresse
8 7 6 5 4 3 2 1
GND
AN-02
(Ausgänge)
Hinweis
1 x 0,75 mm²
1 x 0,75 mm²
Bezeichnung
2
2 x 1,0 mm²
1)
23
