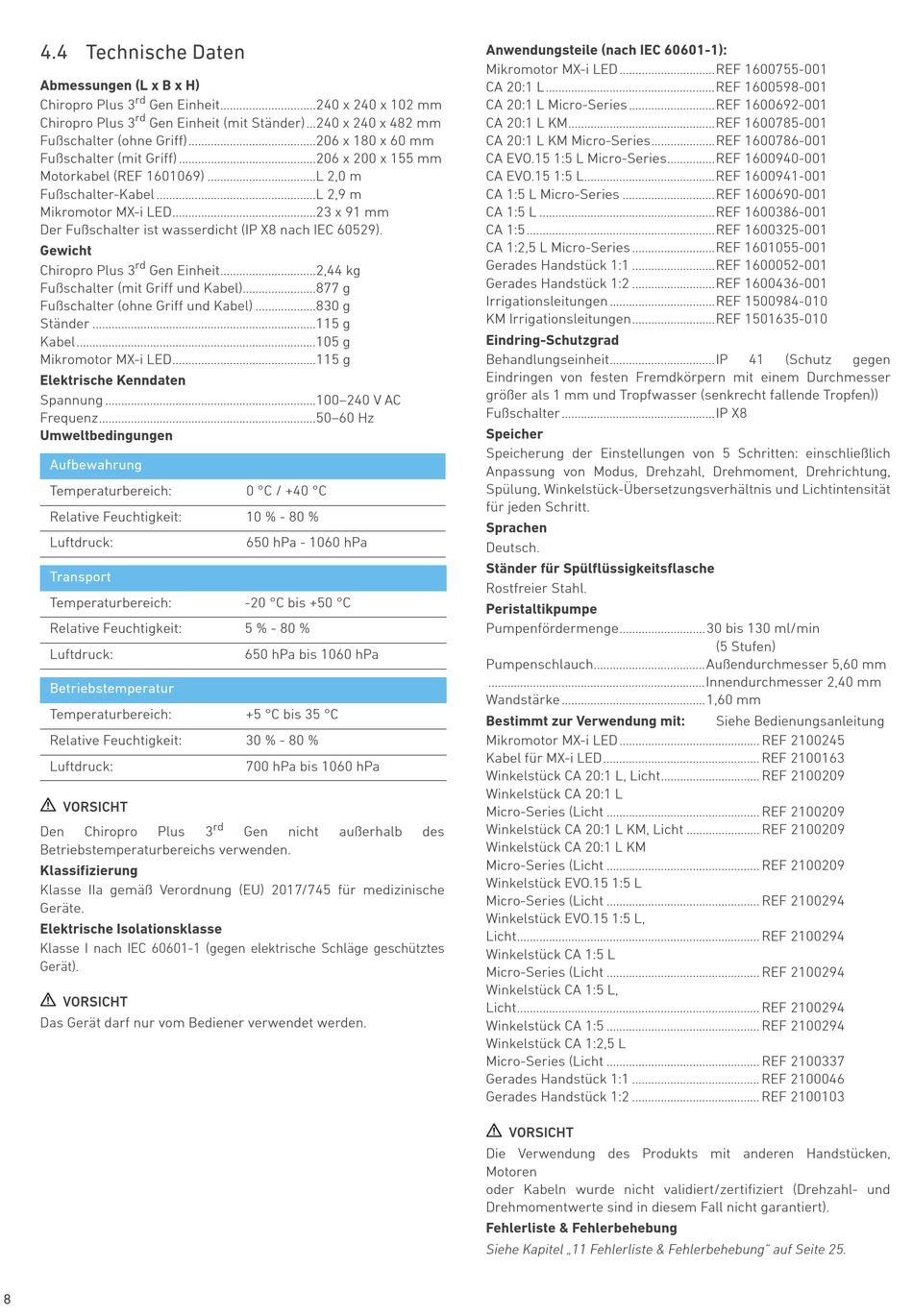

4.4 Technische Daten
Abmessungen (L x B x H)
rd
Chiropro Plus 3
Gen Einheit..............................240 x 240 x 102 mm
rd
Chiropro Plus 3
Gen Einheit (mit Ständer) ...240 x 240 x 482 mm
Fußschalter (ohne Griff)........................................206 x 180 x 60 mm
Fußschalter (mit Griff) ...........................................206 x 200 x 155 mm
Motorkabel (REF 1601069) ..................................L 2,0 m
Fußschalter-Kabel ..................................................L 2,9 m
Mikromotor MX-i LED.............................................23 x 91 mm
Der Fußschalter ist wasserdicht (IP X8 nach IEC 60529).
Gewicht
rd
Chiropro Plus 3
Gen Einheit..............................2,44 kg
Fußschalter (mit Griff und Kabel).......................877 g
Fußschalter (ohne Griff und Kabel) ...................830 g
Ständer ......................................................................115 g
Kabel...........................................................................105 g
Mikromotor MX-i LED.............................................115 g
Elektrische Kenndaten
Spannung ..................................................................100–240 V AC
Frequenz....................................................................50–60 Hz
Umweltbedingungen
Aufbewahrung
Temperaturbereich:
Relative Feuchtigkeit:
Luftdruck:
Transport
Temperaturbereich:
Relative Feuchtigkeit:
Luftdruck:
Betriebstemperatur
Temperaturbereich:
Relative Feuchtigkeit:
Luftdruck:
VORSICHT
Den
Chiropro
Plus
Betriebstemperaturbereichs verwenden.
Klassifizierung
Klasse IIa gemäß Verordnung (EU) 2017/745 für medizinische
Geräte.
Elektrische Isolationsklasse
Klasse I nach IEC 60601-1 (gegen elektrische Schläge geschütztes
Gerät).
VORSICHT
Das Gerät darf nur vom Bediener verwendet werden.
8
0 °C / +40 °C
10 % - 80 %
650 hPa - 1060 hPa
-20 °C bis +50 °C
5 % - 80 %
650 hPa bis 1060 hPa
+5 °C bis 35 °C
30 % - 80 %
700 hPa bis 1060 hPa
rd
3
Gen
nicht
außerhalb
Anwendungsteile (nach IEC 60601-1):
Mikromotor MX-i LED ..............................REF 1600755-001
CA 20:1 L.....................................................REF 1600598-001
CA 20:1 L Micro-Series ...........................REF 1600692-001
CA 20:1 L KM..............................................REF 1600785-001
CA 20:1 L KM Micro-Series....................REF 1600786-001
CA EVO.15 1:5 L Micro-Series...............REF 1600940-001
CA EVO.15 1:5 L.........................................REF 1600941-001
CA 1:5 L Micro-Series .............................REF 1600690-001
CA 1:5 L .......................................................REF 1600386-001
CA 1:5...........................................................REF 1600325-001
CA 1:2,5 L Micro-Series ..........................REF 1601055-001
Gerades Handstück 1:1 ..........................REF 1600052-001
Gerades Handstück 1:2 ..........................REF 1600436-001
Irrigationsleitungen .................................REF 1500984-010
KM Irrigationsleitungen..........................REF 1501635-010
Eindring-Schutzgrad
Behandlungseinheit.................................IP
Eindringen von festen Fremdkörpern mit einem Durchmesser
größer als 1 mm und Tropfwasser (senkrecht fallende Tropfen))
Fußschalter ................................................IP X8
Speicher
Speicherung der Einstellungen von 5 Schritten: einschließlich
Anpassung von Modus, Drehzahl, Drehmoment, Drehrichtung,
Spülung, Winkelstück-Übersetzungsverhältnis und Lichtintensität
für jeden Schritt.
Sprachen
Deutsch.
Ständer für Spülflüssigkeitsflasche
Rostfreier Stahl.
Peristaltikpumpe
Pumpenfördermenge...........................30 bis 130 ml/min
Pumpenschlauch...................................Außendurchmesser 5,60 mm
....................................................................Innendurchmesser 2,40 mm
Wandstärke .............................................1,60 mm
Bestimmt zur Verwendung mit:
Mikromotor MX-i LED ............................................ REF 2100245
Kabel für MX-i LED................................................. REF 2100163
Winkelstück CA 20:1 L, Licht............................... REF 2100209
Winkelstück CA 20:1 L
Micro-Series (Licht ................................................ REF 2100209
Winkelstück CA 20:1 L KM, Licht ....................... REF 2100209
des
Winkelstück CA 20:1 L KM
Micro-Series (Licht ................................................ REF 2100209
Winkelstück EVO.15 1:5 L
Micro-Series (Licht ................................................ REF 2100294
Winkelstück EVO.15 1:5 L,
Licht............................................................................ REF 2100294
Winkelstück CA 1:5 L
Micro-Series (Licht ................................................ REF 2100294
Winkelstück CA 1:5 L,
Licht............................................................................ REF 2100294
Winkelstück CA 1:5 ................................................ REF 2100294
Winkelstück CA 1:2,5 L
Micro-Series (Licht ................................................ REF 2100337
Gerades Handstück 1:1 ........................................ REF 2100046
Gerades Handstück 1:2 ........................................ REF 2100103
VORSICHT
Die Verwendung des Produkts mit anderen Handstücken,
Motoren
oder Kabeln wurde nicht validiert/zertifiziert (Drehzahl- und
Drehmomentwerte sind in diesem Fall nicht garantiert).
Fehlerliste & Fehlerbehebung
Siehe Kapitel „11 Fehlerliste & Fehlerbehebung" auf Seite 25.
41
(Schutz
gegen
(5 Stufen)
Siehe Bedienungsanleitung
