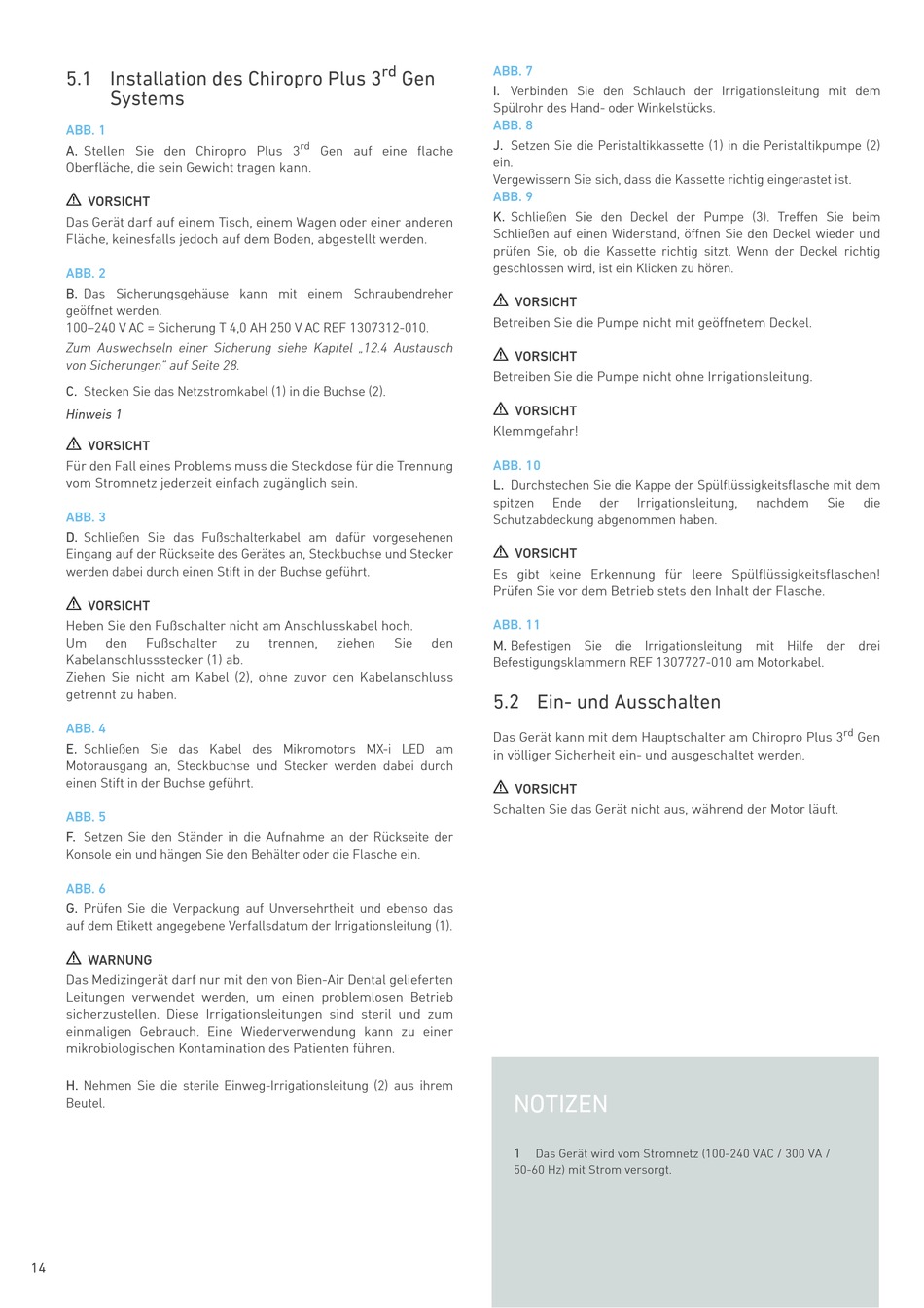

5.1 Installation des Chiropro Plus 3
Systems
ABB. 1
A. Stellen Sie den Chiropro Plus 3
Oberfläche, die sein Gewicht tragen kann.
VORSICHT
Das Gerät darf auf einem Tisch, einem Wagen oder einer anderen
Fläche, keinesfalls jedoch auf dem Boden, abgestellt werden.
ABB. 2
B. Das Sicherungsgehäuse kann mit einem Schraubendreher
geöffnet werden.
100–240 V AC = Sicherung T 4,0 AH 250 V AC REF 1307312-010.
Zum Auswechseln einer Sicherung siehe Kapitel „12.4 Austausch
von Sicherungen" auf Seite 28.
C. Stecken Sie das Netzstromkabel (1) in die Buchse (2).
Hinweis 1
VORSICHT
Für den Fall eines Problems muss die Steckdose für die Trennung
vom Stromnetz jederzeit einfach zugänglich sein.
ABB. 3
D. Schließen Sie das Fußschalterkabel am dafür vorgesehenen
Eingang auf der Rückseite des Gerätes an, Steckbuchse und Stecker
werden dabei durch einen Stift in der Buchse geführt.
VORSICHT
Heben Sie den Fußschalter nicht am Anschlusskabel hoch.
Um
den
Fußschalter
Kabelanschlussstecker (1) ab.
Ziehen Sie nicht am Kabel (2), ohne zuvor den Kabelanschluss
getrennt zu haben.
ABB. 4
E. Schließen Sie das Kabel des Mikromotors MX-i LED am
Motorausgang an, Steckbuchse und Stecker werden dabei durch
einen Stift in der Buchse geführt.
ABB. 5
F. Setzen Sie den Ständer in die Aufnahme an der Rückseite der
Konsole ein und hängen Sie den Behälter oder die Flasche ein.
ABB. 6
G. Prüfen Sie die Verpackung auf Unversehrtheit und ebenso das
auf dem Etikett angegebene Verfallsdatum der Irrigationsleitung (1).
WARNUNG
Das Medizingerät darf nur mit den von Bien-Air Dental gelieferten
Leitungen verwendet werden, um einen problemlosen Betrieb
sicherzustellen. Diese Irrigationsleitungen sind steril und zum
einmaligen Gebrauch. Eine Wiederverwendung kann zu einer
mikrobiologischen Kontamination des Patienten führen.
H. Nehmen Sie die sterile Einweg-Irrigationsleitung (2) aus ihrem
Beutel.
14
rd
Gen
rd
Gen auf eine flache
zu
trennen,
ziehen
Sie
ABB. 7
I. Verbinden Sie den Schlauch der Irrigationsleitung mit dem
Spülrohr des Hand- oder Winkelstücks.
ABB. 8
J. Setzen Sie die Peristaltikkassette (1) in die Peristaltikpumpe (2)
ein.
Vergewissern Sie sich, dass die Kassette richtig eingerastet ist.
ABB. 9
K. Schließen Sie den Deckel der Pumpe (3). Treffen Sie beim
Schließen auf einen Widerstand, öffnen Sie den Deckel wieder und
prüfen Sie, ob die Kassette richtig sitzt. Wenn der Deckel richtig
geschlossen wird, ist ein Klicken zu hören.
VORSICHT
Betreiben Sie die Pumpe nicht mit geöffnetem Deckel.
VORSICHT
Betreiben Sie die Pumpe nicht ohne Irrigationsleitung.
VORSICHT
Klemmgefahr!
ABB. 10
L. Durchstechen Sie die Kappe der Spülflüssigkeitsflasche mit dem
spitzen
Ende
der
Schutzabdeckung abgenommen haben.
VORSICHT
Es gibt keine Erkennung für leere Spülflüssigkeitsflaschen!
Prüfen Sie vor dem Betrieb stets den Inhalt der Flasche.
ABB. 11
den
M. Befestigen Sie die Irrigationsleitung mit Hilfe der drei
Befestigungsklammern REF 1307727-010 am Motorkabel.
5.2 Ein- und Ausschalten
Das Gerät kann mit dem Hauptschalter am Chiropro Plus 3
in völliger Sicherheit ein- und ausgeschaltet werden.
VORSICHT
Schalten Sie das Gerät nicht aus, während der Motor läuft.
NOTIZEN
1
Das Gerät wird vom Stromnetz (100-240 VAC / 300 VA /
50-60 Hz) mit Strom versorgt.
Irrigationsleitung,
nachdem
Sie
die
rd
Gen
