- Seite 1 KNF 353148-353150 09/25 N84_DC-B (MI) ORIGINAL BETRIEBS- UND MONTAGEANLEITUNG DEUTSCH MEMBRANPUMPE Hinweis! Lesen und beachten Sie vor Betrieb der Pumpe und des Zubehörs die Be- triebs- und Montageanleitung und die Sicherheitshinweise!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Zu diesem Dokument ................ 4 1.1 Umgang mit der Betriebs- und Montageanleitung ...... 4 1.2 Haftungsausschluss.............. 4 1.3 Symbole und Kennzeichnungen ........... 5 2 Sicherheit .................... 7 2.1 Personal und Zielgruppe............... 7 2.2 Verantwortung des Betreibers ............ 8 2.3 Sicherheitsbewusstes Arbeiten............. - Seite 3 12 Anhang MI-Motoren ................ 50 12.1 Technische Daten ............... 50 12.2 Versorgungsstecker .............. 52 12.3 Signalstecker ................ 53 12.4 Analoge Steuerspannung ............ 55 12.5 PWM-Sollwertvorgabe .............. 55 12.6 Digitale Sollwertvorgabe ............. 56 12.7 Erweiterte Parametrisierung und Funktionen der Pumpe [.29-Aus- führung]..................
-
Seite 4: Zu Diesem Dokument
Die Betriebs- und Montageanleitung ist Teil der Pumpe. à Bei Unklarheiten zum Inhalt der Betriebs- und Montagean- leitung fragen Sie bitte beim Hersteller nach (Kontaktda- ten: siehe www.knf.com). Halten Sie dafür Typ und Seri- ennummer der Pumpe bereit. à Lesen Sie die Betriebs- und Montageanleitung, bevor Sie die Pumpe in Betrieb nehmen. -
Seite 5: Symbole Und Kennzeichnungen
Körperverletzung bzw. schwere Sachschäden sind möglich. VORSICHT warnt vor möglicher Leichte Körperver- gefährlicher Situati- letzung oder Sach- schäden sind mög- lich. HINWEIS Warnt vor einem Sachschäden sind möglichen Sach- möglich. schaden Tab.1: Gefahrenstufen Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 6 Dieses Zeichen weist auf wichtige Informationen hin. Piktogrammerklärung Piktogramm Bedeutung Allgemeines Warnzeichen Warnung vor heißer Oberfläche Warnung vor elektrischer Spannung Warnung vor giftigen Stoffen Warnung vor Handverletzungen durch Quet- schung Beachten Sie die Betriebsanleitung Allgemeines Gebotszeichen Tab.2: Piktogrammerklärung Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
-
Seite 7: Sicherheit
Bereich verfügt, der im jeweiligen Textabsatz behan- delt wird. Es wird unterschieden zwi- schen folgendem Fachperso- nal: C2: Facharbeiter C2-Me: Facharbeiter - Me- chanischer Monteur C2-Pi: Facharbeiter - Rohrlei- tungsmonteur C2-EL: Facharbeiter - Elektri- Tab.3: Zielgruppe Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... -
Seite 8: Verantwortung Des Betreibers
Schäden oder zur Beeinträchtigung der Pumpe kommen kann. Betriebs- Betreiben und stellen Sie die Pumpe nur unter den in Kapitel parameter 2.4 Betriebsbedingungen [} 9] und 3 Technische Daten [} 14], beschriebenen Betriebsparametern und Betriebsbe- dingungen auf. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... -
Seite 9: Sicherheitsbewusstes Arbeiten
Prüfen Sie die Dichtheit der Verbindungen zwischen Rohrlei- tungen der Anwendung und der Pumpe (bzw. der Verschal- tung der Pumpe) regelmäßig. Undichte Verbindungen bergen die Gefahr, gefährliche Gase und Dämpfe aus dem Pumpsys- tem freizusetzen. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... -
Seite 10: Medien
Mediums liegt. Der maximal zulässige Betriebsüberdruck der Pumpe ist in Kapitel 3 Technische Daten [} 14] angege- ben. Beachten Sie, dass die zulässige Umgebungstemperatur (sie- he 3 Technische Daten [} 14]) nicht überschritten wird. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... -
Seite 11: Verwendung
Lebensmitteln. Die Pumpen dürfen standardmäßig nicht zur gleichzeitigen Erzeugung von Vakuum und Überdruck genutzt werden. Nach Rücksprache mit Ihrem KNF-Kundendienst, kann diese Funktion auf Projektbasis ermöglicht werden. Am Einlass der Pumpe darf kein Überdruck angelegt werden. Nach Rücksprache mit Ihrem KNF-Kundendienst, kann diese Funktion auf Projektbasis ermöglicht werden. -
Seite 12: Richtlinien Und Normen
(Anhang II geändert durch die Delegierte Richtli- nie (EU) 2015/863 der Kommission) 2.8 Kundendienst und Reparatur Kundendienst Die Pumpe ist wartungsfrei. Jedoch empfiehlt KNF, die Pum- und Reparaturen pe regelmäßig bzgl. auffälliger Veränderungen der Geräusche und Vibrationen zu prüfen. -
Seite 13: Entsorgung
Ressourcen und die Umwelt zu schützen. Der Endnutzer ist verpflichtet, Altgeräte entsprechend den na- tionalen und internationalen Vorschriften zu entsorgen. Alter- nativ werden KNF-Produkte (Altgeräte) auch durch KNF kos- tenpflichtig zurückgenommen (siehe Kapitel 11 Rücksendung [} 49]). Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... -
Seite 14: Technische Daten
Tab.6: *bar rel bezogen auf 1000 hPa **Liter im Normzustand (basierend auf ISO 8778 und ISO 21360-1/2) (1000 hPa, 20°C) Pneumatische Anschlüsse Pumpentyp Wert Einlass Gewindegröße G1/8 Auslass Gewindegröße G1/8 Tab.7: Pneumatische Anschlüsse Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 15 Max. Leistungsaufnahme der 18,0 28,0 Pumpe [W] Max. zulässige Netzspan- ± 10% nungsschwankungen Schutzart Motor (DIN EN IP20 60529 / IEC 60529) Überstromgrenze der Motor- elektronik [A] Tab.8: Elektrische Daten *weitere Steuerspannungsvarianten auf Anfrage Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 16 Signal [mA] Eingangsimpedanz [kΩ] Logisch 1 Pegel [V] 2,9…5 Logisch 0 Pegel [V] 0…0,4 Max. Kabellänge [m] ≤ 3 Tab.9: Maximale elektrische Werte Gewicht Pumpentyp Wert [kg] N84.3_DC-B 1,38 N84.5_DC-B Tab.10: Gewicht Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 17 Siehe Kapitel 6.1 Pumpe montieren [} 22] Zulässige höchste relative 80% für Temperaturen bis Luftfeuchtigkeit der Umge- 31°C, linear abnehmend bis bung 50% bei 40°C (nicht konden- sierend). Maximale Einbauhöhe [m ü. 2000 Tab.11: Sonstige Parameter Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
-
Seite 18: Produktbeschreibung

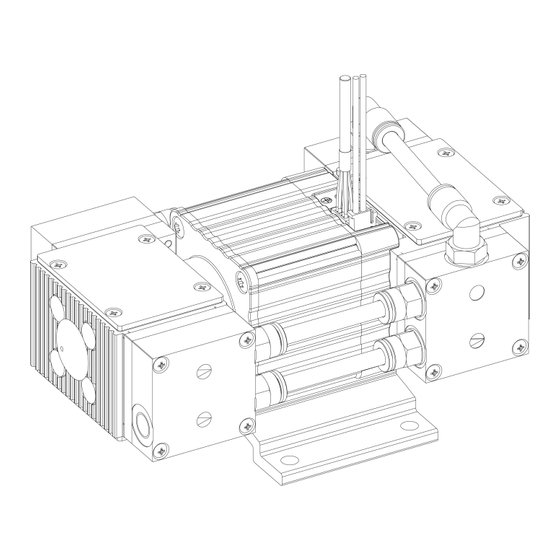

Produktbeschreibung Membranpumpe N84_DC-B (MI) 4 Produktbeschreibung Aufbau 1 Einlass 2 Auslass 3 Pneumatische Verschaltung 4 Motor Abb.1: Aufbau N84.3_DC-B 1 Einlass 2 Auslass 3 Pneumatische Verschaltung 4 Motor Abb.2: Aufbau N84.5_.29DC-B Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 19 Gas über das Einlassventil (2) an. Im Auf- wärtshub drückt die Membrane das Medium über das Aus- lassventil (1) aus dem Pumpenkopf heraus. Der Förderraum (3) ist vom Pumpenantrieb durch die Membrane getrennt. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
-
Seite 20: Transport
Tragen Sie ggf. eine passende persönliche Schutzausrüstung (z.B. Sicherheitsschuhe, Sicher- heitshandschuhe). à Transportieren Sie die Pumpe in der Originalverpackung bis zum Einbauort. à Bewahren Sie die Originalverpackung der Pumpe auf (z.B. für spätere Lagerung). Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 21 Temperatur kann zu Fehlfunktio- nen oder Schäden an der Pumpe füh- HINWEIS ren. à Achten Sie vor der Inbetriebnah- me darauf, dass die Pumpe die Umgebungstemperatur erreicht hat (3 Technische Daten [} 14]). Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
-
Seite 22: Montieren Und Anschließen
Bewahren Sie die Pumpe vor der Montage am Montage- ort auf, um sie auf Umgebungstemperatur zu bringen (Es darf keine Kondensatbildung stattfinden). à Wählen Sie einen sicheren Standort (ebene Fläche) für die Pumpe. à Befestigungsma- Befestigungsmaße siehe nachfolgende Abbildungen: ße Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 23 Montieren und Anschließen Membranpumpe N84_DC-B (MI) Abb.4: Befestigungsmaße N84.3_DC-B Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 24 Umgebung der heißen Pumpenteile (Kopf, Mo- teile tor) positioniert sind. à Installationsort Stellen Sie sicher, dass der Installationsort trocken ist und die Pumpe vor Regen, Spritz-, Schwall- und Tropfwasser sowie weiteren Verunreinigungen geschützt ist. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
-
Seite 25: Elektrisch Anschließen
Lassen Sie die Pumpe nur von au- torisierter Fachkraft anschließen. à Lassen Sie die Pumpe nur an- schließen, wenn die elektrische Versorgung spannungsfrei ist. à Beachten Sie beim elektrischen Anschluss die betreffen- den Normen, Richtlinien, Vorschriften und technischen Standards. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 26 Bauen Sie eine Vorrichtung zur Trennung des Pumpen- motors vom elektrischen Netz in die elektrische Installati- on ein (z.B. nach EN 60335-1). à KNF empfiehlt, die Motoren mit einer SELV oder PELV- Spannungsversorgung zu betreiben. In Abhängigkeit des Kundengerätes wird eine Anbindung des Gehäuses an PE-Potential empfohlen.
-
Seite 27: Pneumatisch Anschließen
Auslass der Pumpe sicher ab (bzgl. Medium und Geräusch). à Entkoppelung KNF empfiehlt, die Pumpe vom Rohrleitungssystem me- chanisch zu entkoppeln, z.B. durch Verwendung flexibler Schläuche oder Rohre. Auf diese Weise kann vermieden werden, dass mögliche Schwingungen und Geräusche der Pumpe auf das System übertragen werden. - Seite 28 3. Schließen Sie die Saugleitung und die Druckleitung an (Befestigungsmaße siehe Kapitel 3 Technische Daten [} 14]). 4. Verlegen Sie die Saugleitung und Druckleitung abfallend, so dass kein Kondensat in die Pumpe laufen kann. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
-
Seite 29: Betrieb
Pumpen (siehe Kapitel 2.6.1 Bestimmungsgemäße Ver- wendung [} 11]) sicher. à Schließen Sie die vorhersehbare Fehlanwendung der Pumpen (siehe Kapitel 2.6.2 Vorhersehbare Fehlanwen- dung [} 11]) aus. à Beachten Sie die Sicherheitshinweise (Kapitel 2 Sicher- heit [} 7]). Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 30 Auslass-Leitung ge- drosselt oder reguliert wird, achten Sie darauf, dass an der Pumpe der maximal zulässige Betriebsüber- druck nicht überschritten wird. à Achten Sie darauf, dass der Pum- penauslass nicht verschlossen oder eingeengt ist. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 31 Medium mit der Luft im Kompressorgehäuse bzw. in der Um- gebung. à Legen Sie die Pumpe sofort still. à Wechseln Sie die Membrane vor einem Weiterbetrieb (siehe Kapitel 8 Instandhaltung [} 34]). Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
-
Seite 32: Informationen Zum Ein- Und Ausschalten Der Pumpe
Führen Sie Arbeiten mit gesättigten oder nahezu gesättig- ten Dämpfen nur mit warmer Pumpe durch. à KNF empfiehlt: Bei Förderung von aggressiven Medien Pumpe vor dem Ausschalten spülen (siehe Kapitel 8.2.1 Pumpe spülen [} 35]), um die Lebensdauer der Membra- ne zu verlängern. -
Seite 33: Drehzahlvorgabe [.29-Ausführung]
Modus umgeschaltet werden. In diesem Modus bleibt die Pumpe, bis diese aktiv von der Versorgungsspannung ge- trennt wird. Funktionale Statusparameter können jederzeit über die UART-Schnittstelle ausgelesen werden, wenn auch die Soll- wertvorgabe über analoge Spannung erfolgt. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... -
Seite 34: Instandhaltung
à Die Instandhaltung darf nur gemäß den gesetzlichen Bestimmungen (z.B. Arbeitssicherheit, Umwelt- schutz) und Vorschriften durchge- führt werden. à Die Instandhaltung darf nur von Fachpersonal oder geschultem und unterwiesenem Personal durchge- führt werden. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... -
Seite 35: Instandhaltungsplan
8.2 Reinigung 8.2.1 Pumpe spülen Bei Förderung von gefährlichen und umweltgefährdenden Medien empfiehlt KNF, die Pumpe vor dem Ausschalten bei atmosphärischem Druck einige Minuten mit Luft (falls aus Si- cherheitsgründen notwendig: mit einem Inertgas) zu spülen, um die Lebensdauer der Membrane zu verlängern. -
Seite 36: Pumpe Reinigen
Bei Reinigung der Pumpe kann es zu eindringen von Flüssigkeiten in das HINWEIS Gehäuseinnere kommen, welche zu Schäden an der Pumpe führen kön- nen. à Achten Sie bei Reinigungsarbei- ten darauf, dass keine Flüssigkei- ten ins Gehäuseinnere gelangen. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... -
Seite 37: Membrane Und Ventile Wechseln
Zeitpunkt gewechselt werden. Wird mit dem Mem- branwechsel nicht gleichzeitig der Ventil- und Dichtringwech- sel vorgenommen, so ist die Sollleistung der Pumpe nach der Instandhaltung nicht gewährleistet. Dies bezieht sich auf alle Köpfe. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 38 Pumpenkopf oder Motor noch heiß VORSICHT sein. à Lassen Sie die Pumpe nach Be- trieb abkühlen. 1 Pumpenge- häuse 2 Zwischenplat- 3 Kopfdeckel 4 Schraube 5 Verschaltung 6 Deckel M Markierung Abb.6: Pumpe N84.5_DC-B Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 39 15 Scheibe Abb.7: Pumpenkopf (Explosionsansicht) Führen Sie den Wechsel von Membrane, Ventile und Dichtrin- gen in der folgenden Reihenfolge durch: a) Pumpenkopf abmontieren b) Membrane wechseln c) Ventile und Dichtringe wechseln d) Pumpenkopf montieren. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 40 Sie diese gegebenenfalls (siehe 8.2 Reinigung [} 35]). 6. Schieben Sie die Scheibe (15), Passscheibe(n) (11) und Tellerfeder (12) in dieser Reihenfolge auf den Gewinde- bolzen der neuen Membrane. à Tellerrand der Feder muss zur Membrane gerichtet sein. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 41 5. Prüfen Sie die Leichtgängigkeit der Pumpe durch Drehen am Gegengewicht. 6. Bewegen Sie die Membrane (9) über Drehen am Gegen- gewicht in den oberen Umkehrpunkt. 7. Ziehen Sie die Schrauben (4) handfest an. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 42 3. Für vierköpfige Pumpen: Führen Sie die Schritte a) bis e) an den beiden weiteren Pumpenköpfen durch. Sollten Sie bezüglich der Instandhaltung Fragen haben, so sprechen Sie mit Ihrem KNF-Kundendienst (Kontaktdaten: siehe www.knf.de). Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
-
Seite 43: Ersatzteile Und Zubehör
Ersatzteile und Zubehör Membranpumpe N84_DC-B (MI) 9 Ersatzteile und Zubehör Für die Bestellung von Ersatzteilen und Zubehör, wen- den Sie sich an Ihren KNF-Vertriebspartner oder den KNF-Kundendienst (Kontaktdaten: siehe www.knf.com). 9.1 Ersatzteile Ersatzteil-Set Ein Ersatzteil-Set besteht aus: Teile Anzahl pro Pumpenkopf... -
Seite 44: Störung Beheben
Sie die Pumpe von der Strom- versorgung. à Prüfen und stellen Sie die Span- nungsfreiheit sicher. à Lassen Sie die Pumpe vor Störungsbehebung abkühlen. à Prüfen Sie die Pumpe (siehe nachfolgende Tabellen). Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 45 Auf richtige Polung der Anschlusslitzen achten und Pumpe anschließen. à Membrane und Ventile Wechseln Sie Membrane und Ventile (siehe Kapitel sind abgenutzt oder 8 Instandhaltung [} 34]). defekt. Tab.19: Störung beheben: Pumpe fördert nicht Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 46 Legen Sie die Pumpe sofort still. brochen à Wechseln Sie die Membrane (siehe 8 Instandhal- tung [} 34]). à Membrane und Ventile Wechseln Sie Membrane und Ventile (siehe Kapitel sind abgenutzt oder 8 Instandhaltung [} 34]). defekt. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 47 Um den Fehler zu löschen, muss der Motor von der Versor- gungsspannung getrennt werden. Optionale Einstellung: Auf Wunsch kann die Funktion Remote RESET von KNF pa- rametrisiert werden. Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen kön- nen, senden Sie die Pumpe an den KNF-Kundendienst (Kon- taktdaten: siehe www.knf.com).
- Seite 48 Membranpumpe N84_DC-B (MI) 2. Reinigen Sie die Pumpe (siehe Kapitel 8.2.2 Pumpe reini- gen [} 36]). 3. Senden Sie die Pumpe mit ausgefüllter Unbedenklich- keits- und Dekontaminationserklärung und unter Angabe des geförderten Mediums an KNF. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
-
Seite 49: Rücksendung
Produkt zu verhindern. Fordern Sie ggf. eine Originalver- packung gegen Berechnung an. Rücksendung KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Bedingung, dass der Kunde eine Bescheinigung über das Fördermedium und die Reinigung der Pumpe vorlegt. Ebenso ist eine Rückgabe von Altgeräten möglich. Folgen Sie hierfür bitte den Anweisungen auf knf.com/repairs. -
Seite 50: Anhang Mi-Motoren
Minimale Signalspannung [V] -0,3 Maximale Signalspannung [V] Maximaler Ausgangsstrom pro Signal [mA] Eingangsimpedanz [kΩ] Logisch 1 Pegel [V] 2,9...5 Logisch 0 Pegel [V] 0...0,4 Max. Kabellänge [m] ≤ 3 Tab.22: Maximale elektrische Werte Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 51 Anhang MI-Motoren Membranpumpe N84_DC-B (MI) Drehrichtung Abb.8: KNF Drehrichtung Motor Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
-
Seite 52: Versorgungsstecker
12.2 Versorgungsstecker Abb.9: Versorgungsstecker Bezeichnung Hersteller Typ (Hersteller) Steckergehäuse Amphenol 10132445-02LF Crimp-Kontakt Amphenol 10132447-111PLF Kabel AWG 18, ≥105°C Kabellänge ≤3m Tab.23: Versorgungsstecker Pin-Nummer Farbe Beschreibung Schwarz Spannungsversorgung GND Spannungsversorgung 24V Tab.24: Pin-Belegung Versorgungsstecker Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... -
Seite 53: Signalstecker
Anhang MI-Motoren Membranpumpe N84_DC-B (MI) 12.3 Signalstecker Abb.10: Signalstecker Bezeichnung Hersteller Typ (Hersteller) Steckergehäuse Amphenol 5031491000 Crimp-Kontakt Amphenol 5025790000 Kabel AWG 24, ≥105°C Kabellänge ≤3m Tab.25: Signalstecker Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 54 Die Bezeichnung Rx und Tx ist eine Definitionsfrage, bei der es dar- auf ankommt, wie der Motor als Gerät definiert wurde (als DTE oder DCE; siehe TIA/EIA-232-F-Konformation). Darüber hinaus ist es ebenfalls eine Definitionsfrage, mit welchem Gerät der Motor (aus Kundensicht) kommuniziert. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
-
Seite 55: Analoge Steuerspannung
Sollten gleichzeitig zwei Signale für die Drehzahlvorgabe vor- liegen: am Pin 6 als PWM Signal und am Pin 1 als analoges Signal, so wird das PWM-Signal als Sollwert genommen und das analoge Signal wird ignoriert. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... -
Seite 56: Digitale Sollwertvorgabe
Symbole. Die Symbole sind in Tab. 30 [} 59] erläutert. Nach jedem UART-Befehl muss eine Pause von 25ms bis zum nächsten Befehl erfolgen. Eingabewerte werden vom Controller nur als ganze Zahlen (Integer) verarbeitet. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 57 Start der Pumpe (z.B. 2000 rpm) dS1200 <CR> Änderung der Pumpendrehzahl auf 1200 rpm pP <CR> Ausgabe der aktuelle Statusmeldung des Motors (Ist-Drehzahl, Stromaufnah- me, Motortemperatur, Status) dE <CR> Stop der Pumpe Tab.29: Beispiel für Pumpenansteuerung Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 58 Eingang „Remote ON/OFF“ quittiert werden. Dazu muss sich der digitale Eingang „Remote ON/OFF“ für mindes- tens 250 ms auf „logisch 1“ befinden. Sobald der „Remote ON/OFF“ wieder auf „logisch 0“ gestellt wird, sind alle Fehler quittiert. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 59 Im Fall einer digitalen Drehzahlvorgabe über UART, können die Fehler direkt über den Befehl an der Schnittstelle quittiert werden. Dafür muss der Befehl „dB“ gesendet werden. Da- nach sind die aufgetretenen Fehler quittiert. Bitte wenden Sie sich für weitere Informationen an den KNF- Kundendienst (www.knf.com). Symbol Beschreibung Erfolgsmeldung: 0 Befehl nicht ausführbar...
-
Seite 60: Erweiterte Parametrisierung Und Funktionen Der Pumpe [.29-Ausführung]
Nach Kundenwunsch kann das Ausgangsignal der Drehzahl als Frequenz (Tacho-Signal) ausgegeben werden. Dabei kön- nen 6 oder 60 Pulse pro Umdrehung gewählt werden. Die ausgegebene Frequenz ist direkt proportional zur Drehzahl der Pumpe. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 61 Nach Einschalten der Versorgungsspannung startet die Pum- pe erst, wenn am „Remote ON/OFF“-Eingang ( Tab. 26 [} 54]/ Pin 7) eine fallenden Flanke (von logisch 1 auf logisch 0) ge- messen wird. Bei einer steigenden Flanke wird die Pumpe ausgeschaltet. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
- Seite 62 Die Pumpe ignoriert das „Remote ON/OFF“-Signal. Die Pum- der Pumpe: LO- pe kann angehalten werden, indem die analoge Steuerspan- CAL (Optional) nung ihren minimalen Wert unterschreitet. HINWEIS! Die optionale Funktion „Remote RESET“ ist bei dieser Einstellung nicht möglich. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25...
-
Seite 63: Zubehör Motor
Stecker und einer Länge von 300mm Signalkabel 346564 mit konfektioniertem Stecker und einer Länge von 300mm RS232 Adapterkabel Auf Anfrage mit 9-poligem S-Sub-Stecker UART-USB Tranciever Kabel Auf Anfrage Abb.14: Zubehör Motor Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... -
Seite 64: Störung Beheben
Werkseitig wird am Fehlerausgang nur logisch 1 und 0 über eine Spannung ausgegeben. Um den Fehler zu löschen, muss der Motor von der Versor- gungsspannung getrennt werden. Optionale Einstellung: Auf Wunsch kann die Funktion Remote RESET von KNF pa- rametrisiert werden. Original Betriebs- und Montageanleitung, KNF 353148-353150 09/25... - Seite 68 KNF Neuberger GmbH Alter Weg 3 79112 Freiburg Deutschland Tel. 07664/5909-0 Email: info.de@knf.com www.knf.com KNF weltweit Unsere lokalen KNF-Partner finden Sie unter: www.knf.com...
