lt | 118 | 1 687 023 850 – 858 | Gaminio aprašas
1 2

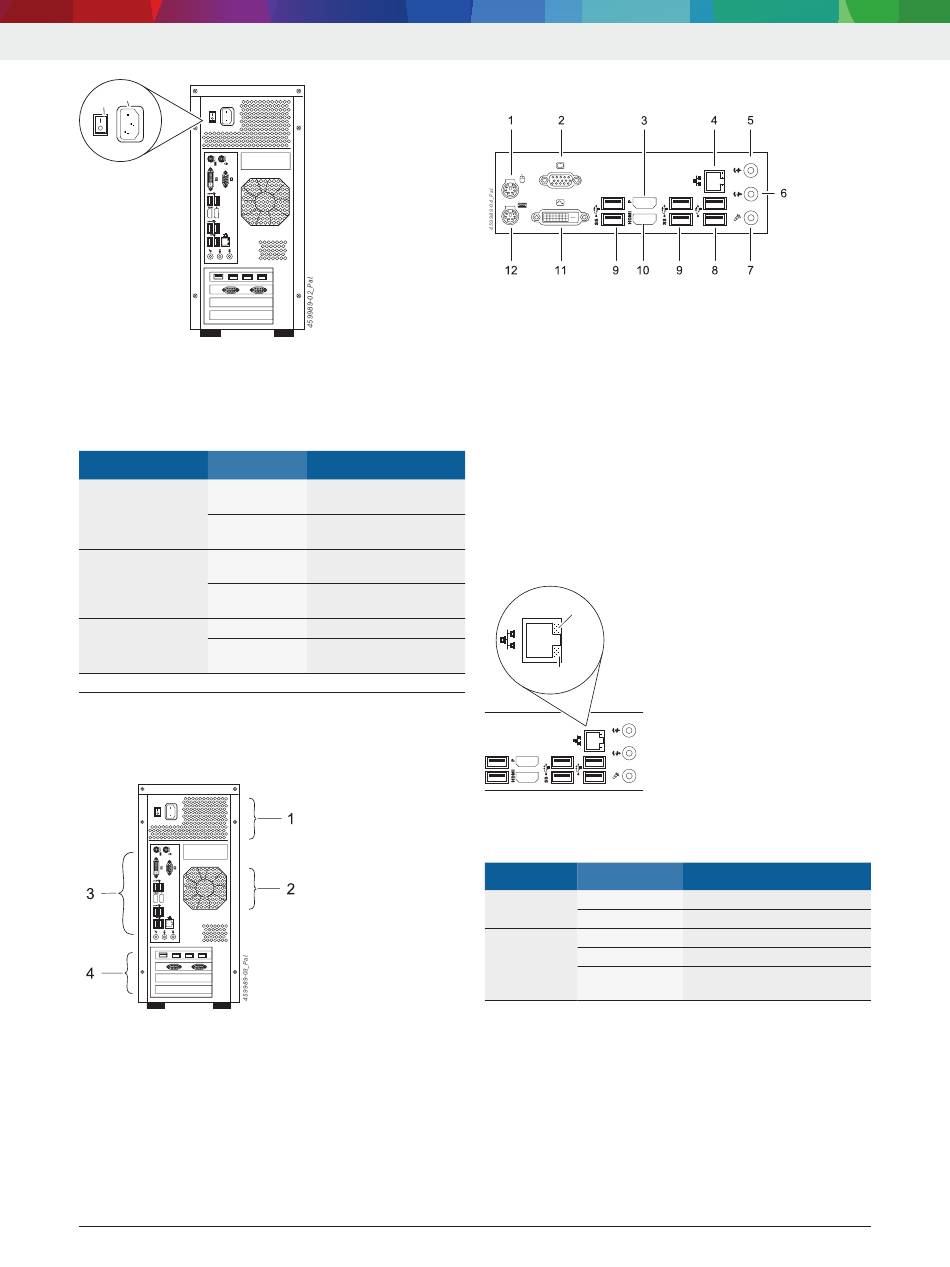

Pav. 2: Užpakalinis vaizdas
1 Įjungimo / išjungimo jungiklis
2 Maitinimo tinklo jungtis
Šviesadiodžių būsena
Šviesadiodis Rodmuo
Įjungta / išjungta išjungtas
šviečia žaliai
Kreiptis į standųjį išjungtas
diską
mirksi oranžine
spalva
DVD įrenginys išjungtas
mirksi žaliai
3.7 Jungtys
3.7.1 Suskirstymas
Kompiuterio užpakalinė pusė suskirstyta į keturias sritis.
Pav. 3: Jungtys
1 Maitinimo blokas
2 Ventiliatorius
3 Pagrindinis skydelis
4 Sąsajos plokštės
|
1 689 989 347 2021-04-24
3.7.2
Pav. 4:
1 Pelė (PS/2)
2 Monitorius (VGA)
3 Monitorius (skaitmeninis prievadas)
4 LAN (RJ45)
5 Garsas (įvestis)
6 Garsas (išvestis)
7 Mikrofonas
8 USB (USB 2.0)
Būsena
9 USB (USB 3.0)
kompiuteris neparengtas
10 Monitorius (HDMI)
naudoti
11 Monitorius (DVI)
kompiuteris parengtas
12 Klaviatūra (PS/2)
naudoti
standusis diskas neak-
Tinklo šviesadiodžių būsena (LAN)
tyvus
duomenys nuskaitomi
arba išsaugomi
DVD įrenginys neaktyvus
duomenys nuskaitomi
arba įrašomi
Pav. 5:
1 Kreipties į tinklą šviesadiodis
2 Tinklo perdavimo spartos šviesadiodis
Šviesadiodis
Kreiptis į tin-
klą
Tinklo perda-
vimo sparta
Pagrindinis skydelis
Jungtys pagrindiniame skydelyje
1
2
Tinklo šviesadiodžių būsena (LAN)
Rodmuo Būsena
išjungtas nėra ryšio
mirksi žaliai duomenys perduodami
išjungtas perdavimo sparta 10 Mb/s
šviečia žaliai perdavimo sparta 100 Mb/s
šviečia oranžine perdavimo sparta 1000 Mb/s
spalva
