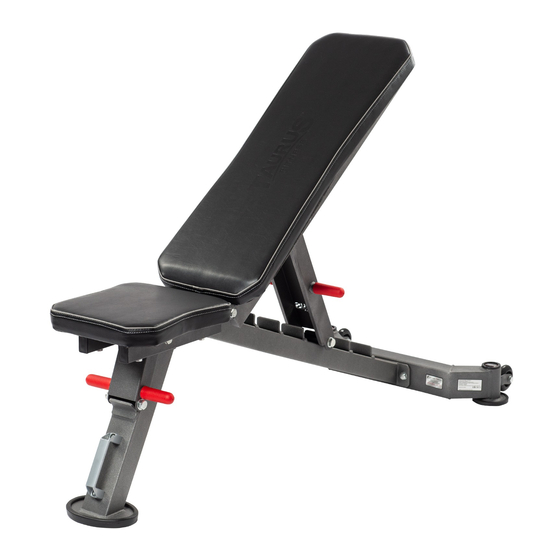

- Seite 1 Montageanleitung max. 200 kg ~ 30 Min. 20 kg L 130 | B 58 | H 45 TFB450.02.01 Art.-Nr. TF-B450-2 Hantelbank B450...
- Seite 2 B450...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau LAGERUNG UND TRANSPORT Allgemeine Hinweise Transportrollen FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT... - Seite 4 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 5 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
-
Seite 6: Allgemeine Informationen
Gewicht (netto, ohne Verpackung) ca.: 20 kg Maximale Gesamtbelastung: 200 kg (Nutzer + Gewichte) Polstermaße: Sitzpolster: L 32 cm | B 29 cm | H 5 cm Rückenlehne: L 80 cm | B 29 cm | H 5 cm B450... -
Seite 7: Persönliche Sicherheit
Persönliche Sicherheit GEFAHR ⚠ Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 8: Aufstellort
(Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Um hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte. B450... -
Seite 9: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠... -
Seite 10: Lieferumfang
Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. Bezeichnung Anzahl Hauptrahmen Hinterer Standfuß Linker Sitzrahmen Rechter Sitzrahmen Hinterer Stellrahmen Vorderer Stellrahmen Lehnenrahmen Achse Ø16*143 Achse Ø16*194 Achse Verbindungsplatte Sitzpolster Rückenpolster B450... - Seite 11 Montagesatz Schraube M8*65 Schraube M10*16 Schraube M10*35 Schraube M10*70 Schraube M10*150 Unterlegscheibe 8 Unterlegscheibe 10 Große Unterlegscheibe 10 Mutter M10...
-
Seite 12: Aufbau
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1: Verbindung des Hauptrahmens mit dem hinteren Standfuß Montieren Sie den Hauptrahmen (1) zusammen mit einer Verbindungsplatte (13) an dem hinteren Standfuß (2) mit zwei Bolzen (31), vier Unterlegscheiben (36) und zwei Sicherungsmuttern (40). B450... - Seite 13 Schritt 2: Montage von Sitzrahmen, Lehnenrahmen, vorderen und hinteren Stellrahmen Befestigen Sie die Sitzrahmen (3&4) zusammen mit einer Achse (9) an dem Hauptrahmen (1). Montieren Sie die beiden Lehnenrahmen (7) an den Sitzrahmen (3&4) mit je einer Schraube (29) und einer großen Unterlegscheibe (37). Montieren Sie den vorderen Stellrahmen (6) zusammen mit einer Achse (10) an den Sitzrahmen (3&4) mit einer Schraube (32), zwei Unterlegscheiben (36) und einer Sicherungsmutter (40).
- Seite 14 Montage von Sitzpolster und Rückenpolster Montieren Sie das Sitzpolster (14) an den Sitzrahmen (3&4) mit vier Schrauben (28) und vier Unterlegscheiben (35). Montieren Sie das Rückenpolster (15) an den beiden Lehnenrahmen (7) mit insgesamt Schrauben (28) und sechs Unterlegscheiben (35). B450...
-
Seite 15: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. -
Seite 16: Fehlerbehebung, Pflege Und Wartung
Austausch ist meist ausreichend. Die häufigsten Fehler und deren Behebung entnehmen Sie bitte aus folgender Übersicht. Sollte das Gerät dennoch nicht ordnungsgemäß funktionieren, wenden Sie sich an Ihren Vertragspartner. Fehler Ursache Behebung Quietsch- & Lose oder zu feste Schraubenverbindung prüfen oder Knackgeräusche Schraubenverbindung schmieren B450... -
Seite 17: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Schraubenverbindungen Polster Legende: R = Reinigen; I = Inspizieren ENTSORGUNG Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. -
Seite 18: Zubehör-Empfehlung
Suchfeld oben ein) und fahren auf dieser Seite dann zum empfohlenen Zubehör. Alternativ können Sie den QR-Code verwenden. Sie können sich natürlich auch an unseren Kundenservice wenden: telefonisch, per E-Mail, in einer unserer Filialen oder über unsere Social-Media-Kanäle. Wir beraten Sie gerne! Brustgurt Bodenmatte Kontaktgel Silikonspray Handtücher B450... -
Seite 19: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Hantelbank Modellbezeichnung: Hantelbank B450 Artikelnummer: TF-B450-2... -
Seite 20: Teileliste
Nylon Tube Ø20*75 Nylon Tube Ø20*93 Splint Seat Cushion Back Cushion Handle Oval Pad Round Pad Round Plug Logo Pad Handle Cap Rectangle Plug Wheel Bushing Angle Stickers "Hexagon Socket Bolt M8*16" Bolt M8*45 Bolt M8*65 Bolt M10*16 Bolt M10*35 B450... - Seite 21 Bolt M10*70 Bolt M10*150 Bolt M12*95 Bolt M12*115 Washer 8 Washer 10 Big Washer 10 Washer 12 Lock Nut M8 Lock Nut M10 Lock Nut M12...
-
Seite 22: Explosionszeichnung
Explosionszeichnung EXPLODED DIAGRAM B450... -
Seite 23: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 24 Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. B450...
-
Seite 25: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... - Seite 26 Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler. Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog! B450...
- Seite 28 Hantelbank B450...
