ProForm HIIT L6 Gebrauchsanleitung Seite 10

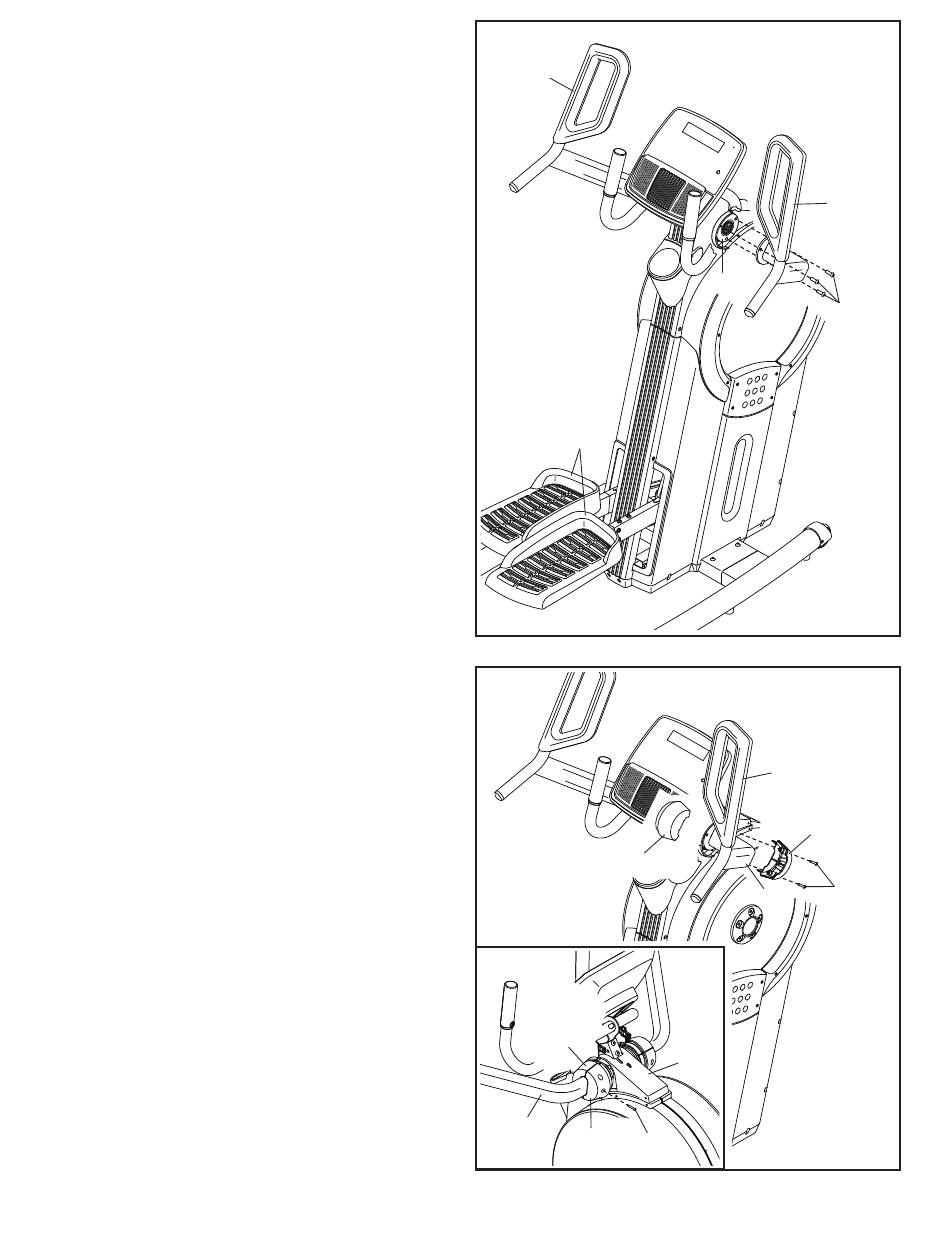

8. Identifi zieren Sie die rechte und linke Griff-
stange (10, 11).
Stellen Sie sicher, dass die Pedale (22, 23)
auf gleicher Höhe sind. Befestigen Sie die
rechte Griffstange (10) mit drei M8 x 25mm
Schrauben (105) am rechten Griffstangen-
arm (15). Drehen Sie anfangs alle Schrauben
lose ein, dann ziehen Sie diese fest. Tipp: Es
wäre vielleicht leichter, die Schrauben festzu-
schrauben, wenn Sie die rechte Griffstange
drehen, damit Sie besser an die Schrauben
herankommen können.
Befestigen Sie die linke Griffstange (11) auf
die gleiche Weise.
9. Identifi zieren Sie die hintere und vordere
Gelenkabdeckung (65, 66).
Drücken Sie einen Satz von einer hinteren
und einer vorderen Gelenkabdeckung (65,
66) um die rechte Griffstange (10) in der Nähe
der Biegung (B) zusammen. Dann befestigen
Sie diese aneinander mit zwei M4 x 22mm
Schrauben (107).
Siehe Nebenbild. Schieben Sie die hintere
und vordere Gelenkabdeckung (65, 66) an
die Schutzabdeckung (12). Befestigen Sie die
vordere Gelenkabdeckung mit einer M4 x 22mm
Schraube (107) an der rechten Griffstange (10).
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Trainers.
8
11
22, 23
9
65
65
10
66
107
10
10
15
105
10
66
107
B
12
