Pos. Symbol Kurztext
Innentemperatur mit Bodentemperatur-
Begrenzungsanzeige
Der Text Err sowie ein blinkendes Bodenfühlersymbol
zeigen an, dass der Fühler defekt ist
Bodentemperaturanzeige
Der Text Err sowie ein blinkendes Bodenfühlersymbol
zeigen an, dass der Fühler defekt ist
Außentemperaturanzeige
Der Text Err sowie ein blinkendes Außenfühlersymbol
zeigen an, dass der Fühler defekt ist
Grenze für relative Luftfeuchtigkeit erreicht
(Obergrenze)
Dieses Symbol wird nur angezeigt, wenn die Kühlung
aktiv ist und die Aktivierung der RH-Steuerung
erfolgen soll in der Uponor Smatrix Pulse App
möglich (erfordert Kommunikationsmodul).
F Einstellungen-Menü
Einstellungen-Menü, Nummer
G Heizbedarf
Kühlbedarf
H Normal-Modus
I ECO-Betrieb
J Digitale Uhr
Parameterbezeichnung im Einstellungen-Menü
Ist der Raumfühler im 12-Stunden-Modus, wird AM
oder PM angezeigt.
Ist der Raumfühler im 24-Stunden-Modus, wird AM
oder PM nicht angezeigt
K Ausgewählter/aktiver Wochentag
1 = Montag
7 = Sonntag
L Anzeige für gewählte Zeit oder geplante Stunden, für
Normal-Modus, zwischen 0:00 und 24:00
Halb = 30 Minuten
Voll = 1 Std.

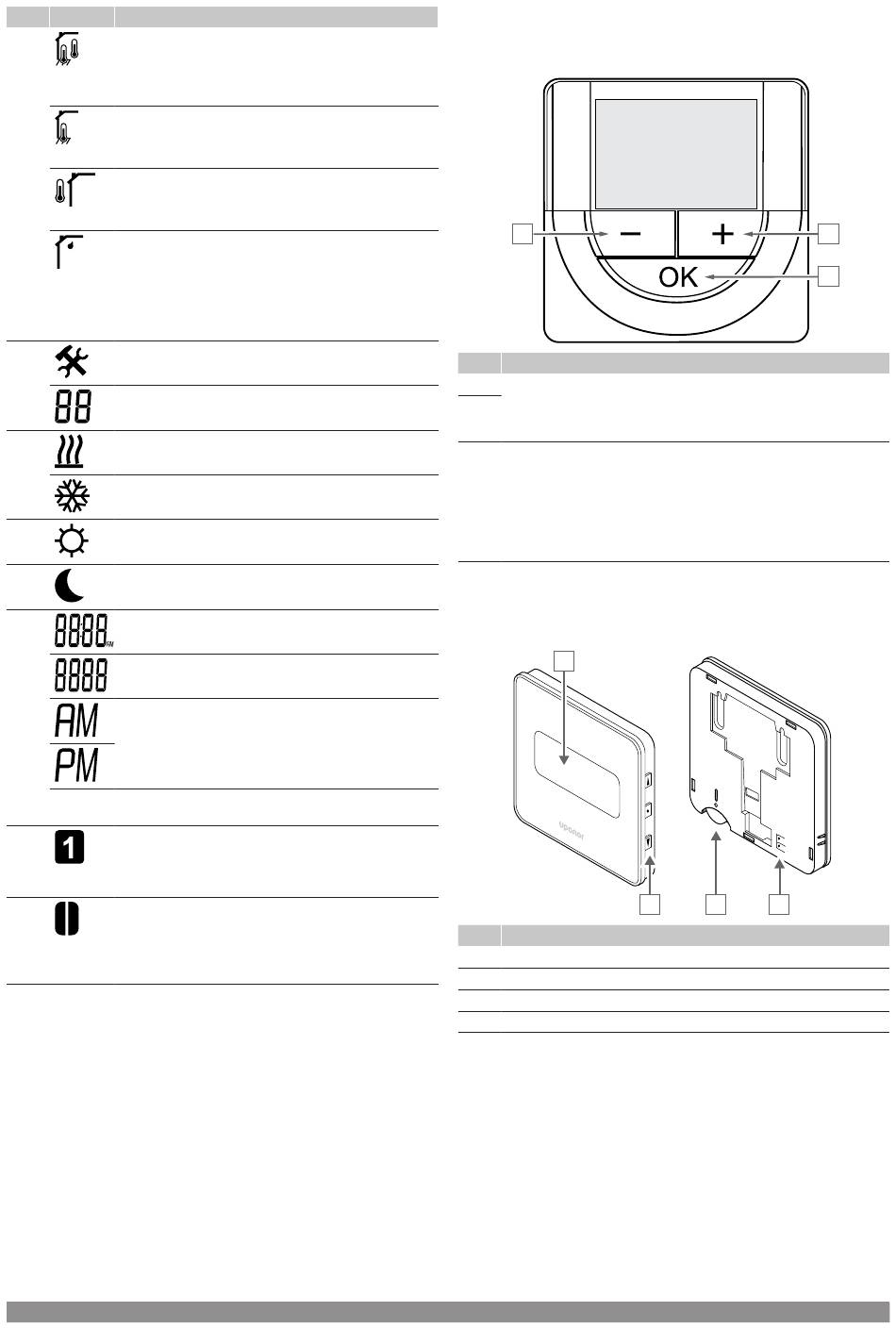

Tastenlayout
Nachfolgende Abbildung zeigt die Tasten, die zum Betrieb der
digitalen Raumfühler verwendet werden.
A
Pos. Kurztext
A Die Tasten - und + werden für Folgendes verwendet:
B
• Einstellen der Sollwerttemperatur
• Ändern der Einstellungen-Menü-Parameter
C Die Tasten OK wird für Folgendes verwendet:
• Wechsel zwischen den aktuellen Statusdaten und Werten
der verfügbaren Fühler, die an den Raumfühler
angeschlossen sind
• Aufrufen/Verlassen des Einstellungen-Menüs
• eine Einstellung zu bestätigen
Uponor Smatrix Wave T-169
Die folgende Abbildung zeigt die Komponenten des Raumfühlers.
A
Pos. Kurztext
A Anzeige
B Tasten
C Anschluss für externen Fühler (nicht polarisiert)
D Batterie
Uponor Smatrix Wave Pulse
B D C
| Montage- und Bedienungsanleitung
B
C
CD0000076
CD0000047
