Uponor Smatrix Wave ist ein Regelsystem für den Betrieb von
Fußbodenheizungen/-kühlungen. Mit den verschiedenen
Komponenten werden Komfort, Benutzerfreundlichkeit und
Temperaturregelung für jeden einzelnen Raum eines Wohnhauses
erzielt.
3.1 Systemüberblick
Uponor Smatrix Wave besteht aus einem Regelmodul, einem
Kommunikationsmodul (optional), Temperaturfühlern und
Thermoantrieben. Das Regelmodul steuert den Betrieb der
Thermoantriebe, wenn die Raumfühler einen Heiz- bzw. Kühlbedarf
feststellen.
Das Regelmodul kann auch die Raumtemperatur in Räumen mit
Heizkörpern mit Funk-Thermostatköpfen regeln.
Systemoptimierung und Einstellungen (für bis zu vier Regelmodule)
erfolgen über die Uponor Smatrix Pulse App (verbunden über das
Kommunikationsmodul). Das System ist auch ohne
Kommunikationsmodul funktionsfähig, allerdings nur in
eingeschränkter Form.
Uponor Smatrix Wave wird mit verschiedenen Raumfühler gesteuert.
Die für maximalen Komfort konstruierten Raumfühler kommunizieren
mit dem Regelmodul über eine Funkverbindung. Es ist möglich,
verschiedene Uponor Smatrix Wave-Raumfühlertypen in einer
Installation zu kombinieren.
6 | Uponor Smatrix Wave Pulse | Montage- und Bedienungsanleitung

3.2 Beispiel eines Systems

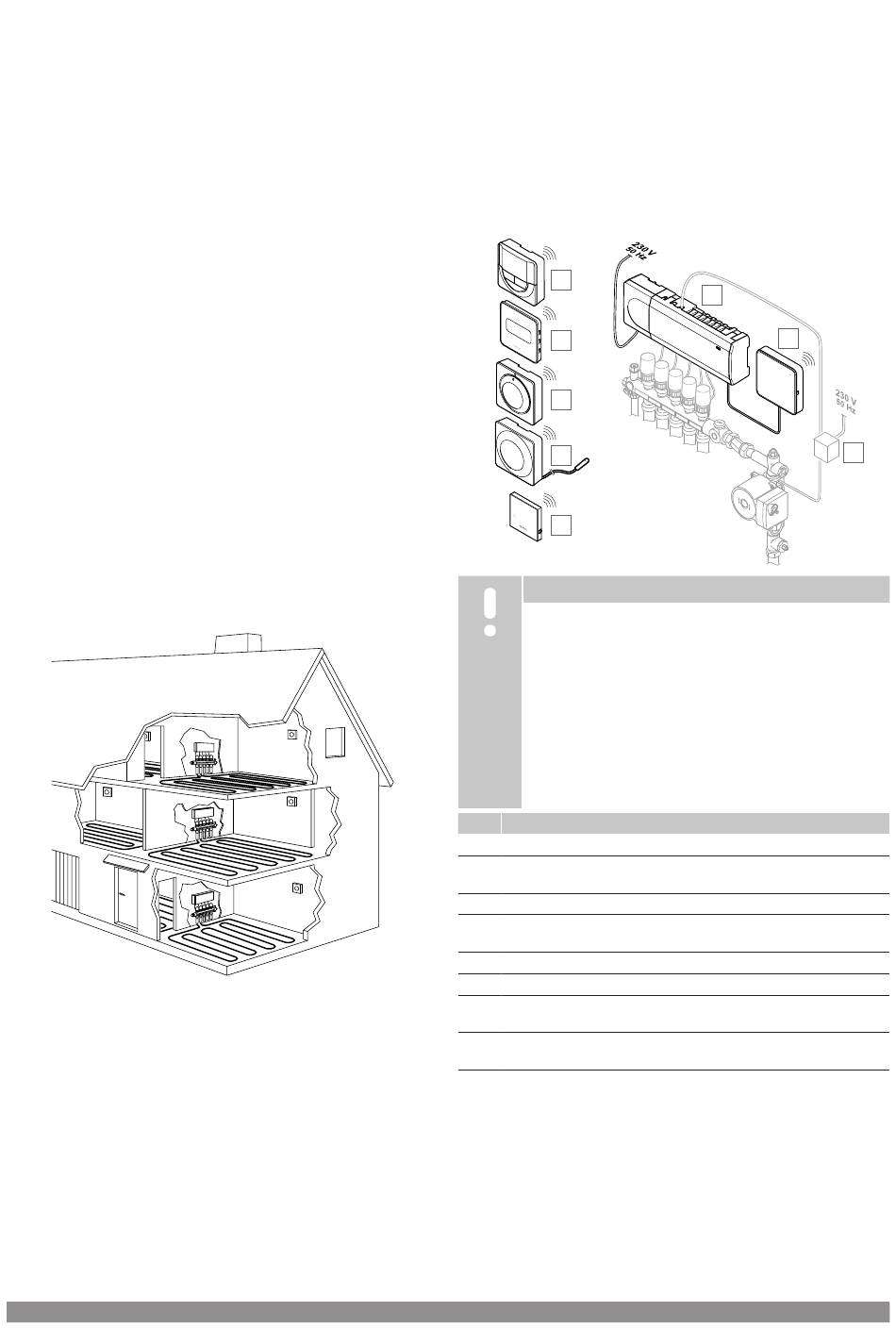

Die folgende Abbildung zeigt das Uponor Smatrix Wave mit mehreren
Installationsoptionen und Raumfühlern.
A
B
C
D
E
HINWEIS!
An einen Raumfühler kann wahlweise der
Bodentemperaturfühler (Ausnahme: T-165)
angeschlossen werden. Kann zur Begrenzung der
Bodentemperatur verwendet werden.
Zum Beispiel kann die Einstellung einer Max.-Temperatur
bei hohem Heizbedarf zu hohe Temperaturen verhindern,
was besonders bei Anlagen mit empfindlichen
Bodenbelägen wichtig ist. Mithilfe der Min.-Temperatur
können Sie einen gefliesten Boden auch dann warm
halten, wenn im Raum kein genereller Heizbedarf
vorliegt.
Pos. Kurztext
A Uponor Smatrix Wave T-166, Seite 10 (Digitaler Raumfühler)
B Uponor Smatrix Wave T-169, Seite 11 (digitaler Raumfühler mit
RH)
C Uponor Smatrix Wave T-165, Seite 9 (Standard-Raumfühler)
D Uponor Smatrix Wave T-163, Seite 9 (Raumfühler für
öffentliche Bereiche) mit Bodentemperaturfühler
E Uponor Smatrix Wave T-161, Seite 9 (Raumfühler)
SD0000010
F Uponor Smatrix Wave Pulse X-265, Seite 7 (Regelmodul)
G Uponor Smatrix Pulse Com R-208, Seite 8
(Kommunikationsmodul)
H Externe Anschlussdose für Pumpen (Fremdprodukt,
schematische Darstellung als Beispiel)
F
G
H
CD0000022
