Installieren Des Uponor Smatrix Wave Raumfühlers Als Systemgerät; Uponor Smatrix Wave T-163 - Uponor Smatrix Wave Pulse Montage- Und Bedienungsanleitung

7 Installieren des Uponor Smatrix Wave
Raumfühlers als Systemgerät

7.1 Uponor Smatrix Wave T-163

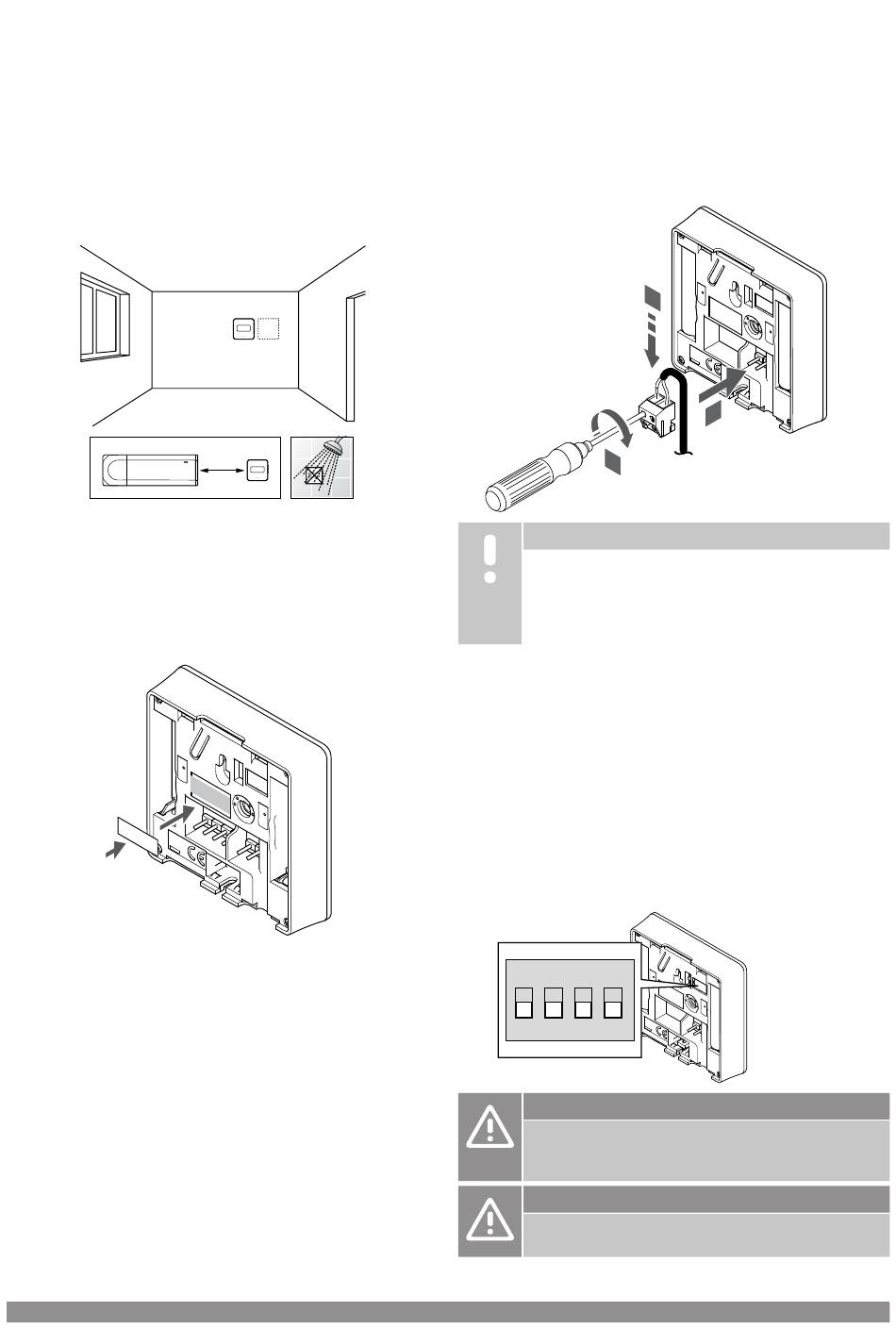

Platzierung des Raumfühlers
• Stellen Sie sicher, dass der Raumfühler vor Feuchtigkeitsquellen
und Spritzwasser geschützt angebracht wird (IP20).
• Stellen Sie sicher, dass der Raumfühler mindestens 40 cm von
der Antenne des Regelmoduls entfernt ist, um Störungen zu
vermeiden.
Kennzeichnung des Raumfühlers
# 0
1
# 0
1
Markieren Sie die Raumfühler, wo angebracht, mit den Nummern der
zu regelnden Kanäle, z. B. Nr. S02, Nr. S03.
Wenn externer Fühler oder ein Eingangssignal verbunden sind,
machen Sie ggf. Angaben zum Fühlertyp.
Verfügbare Raumfühler- und Fühler-/Eingangssignal-Kombinationen:
• Außentemperatur
• Vorlauftemperaturfühler für umschaltbare Heiz-/Kühlfunktion
• Normal-/ECO-Umschaltfunktion
• Umschaltbare Heiz-/Kühlfunktion
0.4 m
Anschließen des externen Fühlers oder des
Eingangssignals an den Raumfühler
SD0000008
HINWEIS!
Zur genauen Temperaturmessung: Bringen Sie den
Außenfühler an der Nordseite des Gebäudes an, wo er
keiner direkten Sonneneinstrahlung ausgesetzt ist.
Bringen Sie ihn nicht in der Nähe von Türen, Fenstern
oder Luftauslässen an.
1. Die beiden Adern des Fühlerkabels/Eingangs (nicht gepolt) in
die abnehmbare Klemme einführen.
2. Die Schrauben anziehen, mit denen Leiter in der Klemme fixiert
werden.
3. Die Klemme auf die Eingangsstifte am Raumfühler stecken.
Bei Verwendung als Systemgerät wird der externe Fühleranschluss
für den Anschluss eines Außentemperaturfühlers, eines
Vorlauftemperaturfühlers für Heiz-/Kühlschalter (erfordert ein
Kommunikationsmodul), eines Heizkühlschalters oder eines Normal-/
ECO-Schalters verwendet. Verwenden Sie die DIP-Schalter am
Raumfühler, um den Funktionsmodus auszuwählen.
DIP-Schalter
SI0000134
ON DIP
1 2 3 4
Achtung!
Wenn mehr als ein Regelmodul im System verfügbar ist,
müssen Systemgeräte dem Master-Regelmodul
zugeordnet werden.
Achtung!
Der DIP-Schalter im Raumfühler muss vor der
Registrierung eingestellt werden.
Uponor Smatrix Wave Pulse
1
3
2
CD0000001
| Montage- und Bedienungsanleitung
SI0000047
| 53
