• App-Konnektivität über Kommunikationsmodul (Fernverbindung
erfordert Verbindung mit Uponor Cloud-Dienste).
• Das Regelmodul kann mit einem Slave-Modul um sechs
zusätzliche Raumfühlerkanäle und sechs
Thermoantriebausgänge erweitert werden.
• Verbinden Sie bis zu vier Regelmodule in einem System
(erfordert Kommunikationsmodul und die Uponor Smatrix Pulse
App).
• Modulares Design (abnehmbarer Transformator).
• Schrank- oder wandmontiert (DIN-Schiene oder mitgelieferte
Schrauben).
• Beliebige Platzierung und Ausrichtung bei der Montage des
Regelmoduls (mit Ausnahme der Antenne/des
Kommunikationsmoduls, die senkrecht montiert werden
müssen).
Komponenten des Regelmoduls

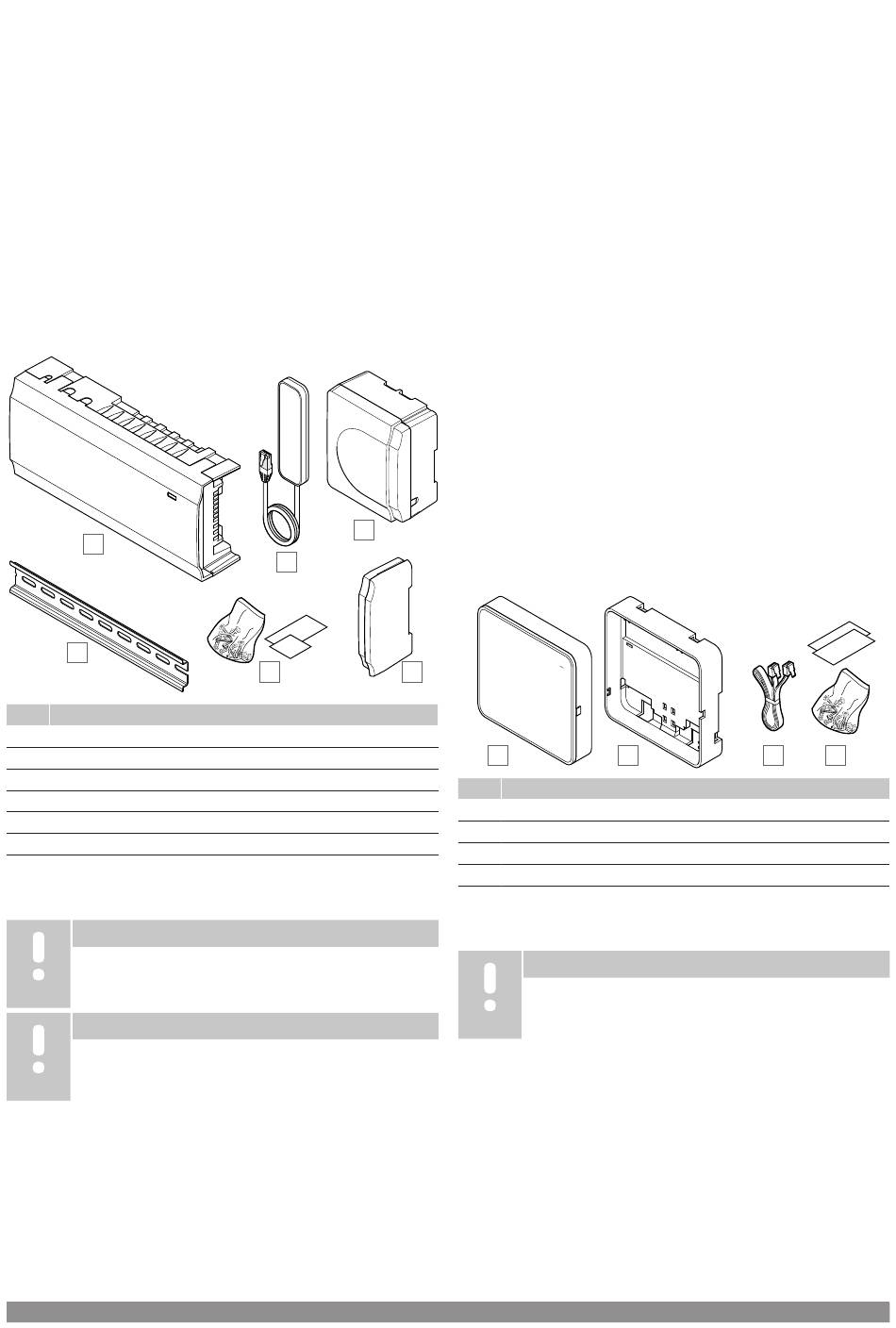

Die folgende Abbildung zeigt den Regler und seine Bestandteile.
A
D
Pos. Beschreibung
A Uponor Smatrix Wave Pulse X-265
B Antenne
C Transformator
D DIN-Schiene
E Montagematerial
F Endkappe
Kommunikationsmodul
HINWEIS!
Zum Einrichten eines Systems mit einem
Kommunikationsmodul ist ein Mobilgerät (Smartphone/
Tablet) erforderlich.
HINWEIS!
Es wird empfohlen, das Kommunikationsmodul an einer
Wand außerhalb des Schranks zu befestigen, wenn eine
WLAN-Verbindung verwendet wird.
Das Kommunikationsmodul ermöglicht lokalen und ferngesteuerten
(erfordert Verbindung mit Uponor Cloud-Dienste) Zugriff auf das
Regelmodul über ein mobiles Gerät (mit der Uponor Smatrix Pulse
App).
Das Kommunikationsmodul enthält sowohl ein Antennenmodul (für
die interne Kommunikation mit Raumfühlern und Systemgeräte) als
auch ein lokales Netzwerkmodul für die WLAN- oder Ethernet-
Kommunikation.
8 | Uponor Smatrix Wave Pulse
C
B
E
| Montage- und Bedienungsanleitung
Die App stellt eine Verbindung zwischen dem Benutzer/Installateur
und dem/den Regelmodul(en) im System dar. Sie zeigt Daten an und
ermöglicht ein vereinfachtes Programmieren sämtlicher relevanten
Systemeinstellungen. Die Uponor Smatrix Pulse App kann von
Google Play (Android) oder aus dem App Store (iOS)
heruntergeladen werden.
Das Uponor Smatrix Wave System kann ohne App und
Kommunikationsmodul betrieben werden, jedoch nur mit
Basisfunktionalität (mithilfe der Raumfühler).
Uponor Smatrix Pulse Com R-208
Hauptleistungsmerkmale:
• Uponor Smatrix Pulse-App-Konnektivität.
• Verbindung zum Router über WLAN oder Ethernet.
• Interne Funkantenne für die Kommunikation innerhalb des
Uponor Smatrix-Systems (dadurch entfällt der Bedarf einer
normalen Antenne).
• Zusätzliche Funktionalität (mit Uponor Smatrix Pulse App):
• Heizungs-/Kühlungseinstellungen
• Zusätzliche Relaisfunktion (Kühlaggregat, Entfeuchter
usw.).
• Integrieren Sie bis zu vier Regelmodule in ein System.
Optionen:
• Schrank- oder wandmontiert (DIN-Schiene oder mitgelieferte
Schrauben).
Komponenten des Kommunikationsmoduls
Die folgende Abbildung zeigt das Kommunikationsmodul und seine
Komponenten.
F
CD0000025
A
Pos. Beschreibung
A Uponor Smatrix Pulse Com R-208
B Optionale rückwärtige Halterung für DIN-Schiene
C Kommunikationskabel
D Montagematerial
Raumfühler
HINWEIS!
Der Fühler erfasst die Lufttemperatur des Raumes und
die Wärmestrahlung der Umgebungsflächen sowie
weiterer Wärmequellen.
Die Raumfühler kommunizieren mit dem Regelmodul über Funk und
werden entweder einzeln oder in Kombination miteinander
verwendet.
Das System ist für folgende Uponor Smatrix Raumfühler ausgelegt:
• Uponor Smatrix Wave T-161, Seite 9
• Uponor Smatrix Wave T-163, Seite 9
• Uponor Smatrix Wave T-165, Seite 9
• Uponor Smatrix Wave T-166, Seite 10
• Uponor Smatrix Wave T-168, Seite 10
• Uponor Smatrix Wave T-169, Seite 11
B C D
CD0000026
