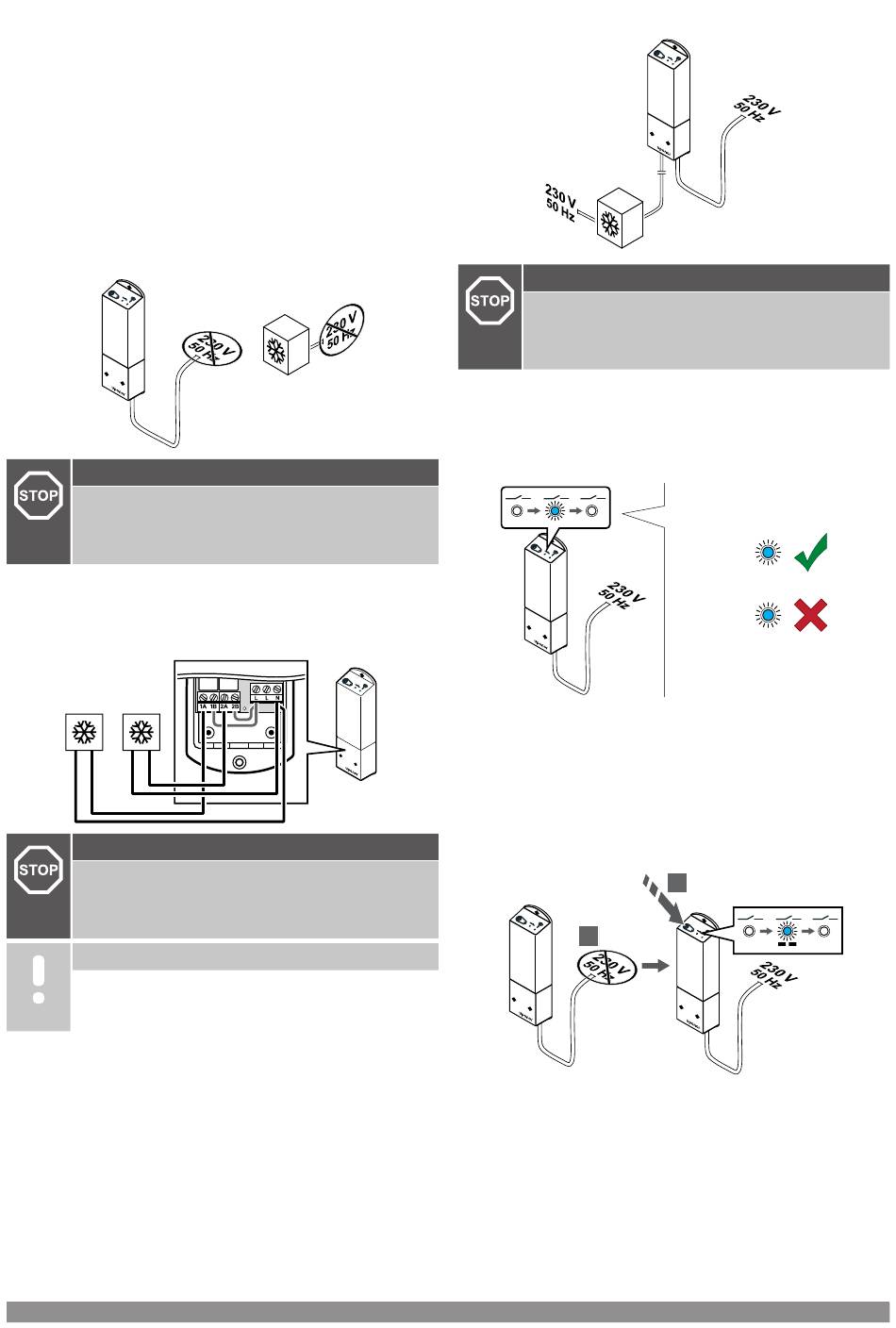

9.6 Schaltmodul für zeitverzögerte
zweistufige Zusatzkühlung
verwenden (erfordert
Kommunikationsmodul)
Das Relaismodul kann für eine zweistufige zusätzliche Kühlung
verwendet werden. Siehe Kühlfunktionen, Seite 14 für weitere
Informationen.
Stellen Sie sicher, dass keine Netzspannung
anliegt
Warnung!
Stromschlaggefahr! Elektroinstallationen und -
wartungsarbeiten hinter gesicherten 230-V-AC-
Abdeckungen dürfen nur unter Aufsicht von qualifiziertem
Fachpersonal durchgeführt werden.
Stellen Sie sicher, dass das Schaltmodul und die Kühlkomponenten
von der Stromversorgung getrennt sind.
Anschließen der zusätzlichen Kühlung
30 min 90 min
Warnung!
Stromschlaggefahr! Elektroinstallationen und -
wartungsarbeiten hinter gesicherten 230-V-AC-
Abdeckungen dürfen nur unter Aufsicht von qualifiziertem
Fachpersonal durchgeführt werden.
HINWEIS!
Für diesen Anschluss ist ein potenzialfreier Eingang in
der Komponente für die Wärme-/Kälteproduktion
erforderlich.
Schließen Sie das Kabel zur/von der Komponente für die zweistufige
Kühlung an eines der Relais im Schaltmodul an.
Relais 1 (30 Minuten Verzögerung): 1A und N
Relais 2 (90 Minuten Verzögerung): 2A und N
70 | Uponor Smatrix Wave Pulse
SI0000042
SI0000043
| Montage- und Bedienungsanleitung
Strom anschließen
Warnung!
Stromschlaggefahr! Elektroinstallationen und -
wartungsarbeiten hinter gesicherten 230-V-AC-
Abdeckungen dürfen nur unter Aufsicht von qualifiziertem
Fachpersonal durchgeführt werden.
Schließen Sie die Stromkabel vom Steuermodul und von den
Kühlkomponenten an eine 230-V-Wechselstromsteckdose oder, falls
vorgeschrieben, an einen Anschlusskasten an.
Prüfen des Schaltmodul-Betriebsmodus
Schalten Sie das Schaltmodul ein und zählen Sie die Anzahl der
LED-Blinksignale (blau), um sicherzustellen, dass der zweistufige
zusätzliche Kühlungsmodus aktiv ist.
LED 2 1-maliges Blinken = Normal (Standard)
LED 2 2-maliges Blinken = zweistufige zusätzliche Kühlung
Ändern des Schaltmodul-Betriebsmodus
1
1. Schalten Sie das Schaltmodul aus und warten Sie etwa
10 Sekunden.
2. Halten Sie die Taste am Schaltmodul gedrückt, während Sie es
erneut einschalten.
LED 2 blinkt zweimal (zweistufiger zusätzlicher Kühlmodus).
1x
2x
2
