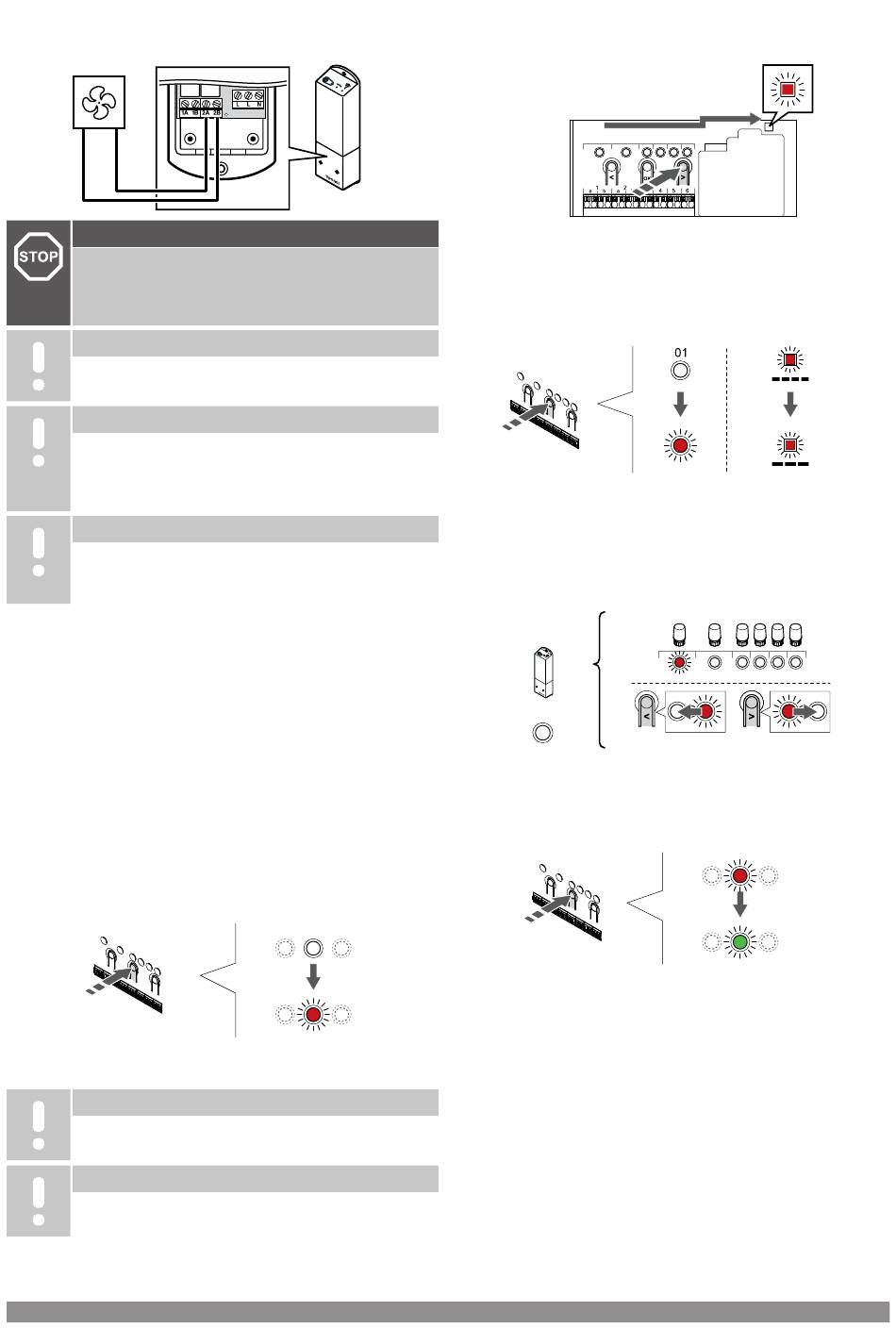

Anschließen einer Ventilationseinheit
(erfordert Kommunikationsmodul)
Warnung!
Stromschlaggefahr! Elektroinstallationen und -
wartungsarbeiten hinter gesicherten 230-V-AC-
Abdeckungen dürfen nur unter Aufsicht von qualifiziertem
Fachpersonal durchgeführt werden.
HINWEIS!
Für diesen Anschluss ist ein potenzialfreier Eingang in
der Ventilationseinheit erforderlich.
HINWEIS!
Diese Relaisfunktion erfordert ein Kommunikationsmodul
und muss während der Erstkonfiguration in den
Installateureinst. oder im Menü Systemeinstellungen
eingerichtet werden.
HINWEIS!
Stellen Sie in Systemen mit Kommunikationsmodul
sicher, dass das Schaltmodul, Relais 2, auf Normal/ECO
in den Installateureinst. eingestellt ist.
Das Relais ist geschlossen, wenn das Uponor Smatrix-System auf
ECO eingestellt ist. Die Ventilation muss so eingestellt werden, dass
sie bei geschlossenem Eingang (ECO) langsamer läuft und beim
erneuten Öffnen des Eingangs (Normal) wieder zurückschaltet.
1. Stellen Sie sicher, dass die Stromversorgung von Schaltmodul
und Ventilationseinheit unterbrochen ist.
2. Schließen Sie das Kabel zu/von der Ventilationseinheit an die
Klemmen 2A und 2B am Schaltmodul an.
9.4 Registrieren des Schaltmoduls
bei einem Regelmodul

1. Den Zuordnungsmodus eingeben

3 s
Halten Sie die Taste OK am Regelmodul, bis die LED für Kanal 1
(oder den ersten nicht registrierten Kanal) rot blinkt.
HINWEIS!
Es wird empfohlen, mindestens einen Raumfühler zu
registrieren, bevor Sie ein Systemgerät registrieren.
HINWEIS!
Stellen Sie vor der Zuordnung sicher, dass alle
Komponenten an das Schaltmodul angeschlossen sind.
2. Anzeige zur Kanalauswahl zur Netz-LED
bewegen
WD0000012
Mit den Tasten < oder > um die Anzeige zur Netz-LED zu bewegen
(LED blinkt rot).
3. In den Anmeldemodus des Systemgeräts
wechseln
Drücken Sie die Taste OK und wählen Sie damit Zuordnungsmodus
für Systemgeräte (Netz-LED). Die Netz-LED beginnt wie folgt zu
blinken: langes Blinken – kurze Pause – langes Blinken. Kanal 1
beginnt rot zu blinken.
4. Auswählen eines Kanals
02
Mit den Tasten < oder > Bewegen Sie die Anzeige (LED blinkt rot) auf
Kanal 2.
5. Ausgewählten Kanal sperren
Drücken Sie die Taste OK um den Kanal zur Registrierung zu
wählen. Die LED für den gewählten Kanal fängt an, grün zu blinken.
SI0000065
Uponor Smatrix Wave Pulse
1 2 3 4 5
| Montage- und Bedienungsanleitung
SI0000082
SI0000083
6
SI0000080
SI0000071
