Pos. Symbol Kurztext
Innentemperatur mit Bodentemperatur-
Begrenzungsanzeige
Der Text Err sowie ein blinkendes Bodenfühlersymbol
zeigen an, dass der Fühler defekt ist
Bodentemperaturanzeige
Der Text Err sowie ein blinkendes Bodenfühlersymbol
zeigen an, dass der Fühler defekt ist
Außentemperaturanzeige
Der Text Err sowie ein blinkendes Außenfühlersymbol
zeigen an, dass der Fühler defekt ist
F Einstellungen-Menü
Einstellungen-Menü, Nummer
G Heizbedarf
Kühlbedarf
H Normal-Modus
I ECO-Betrieb

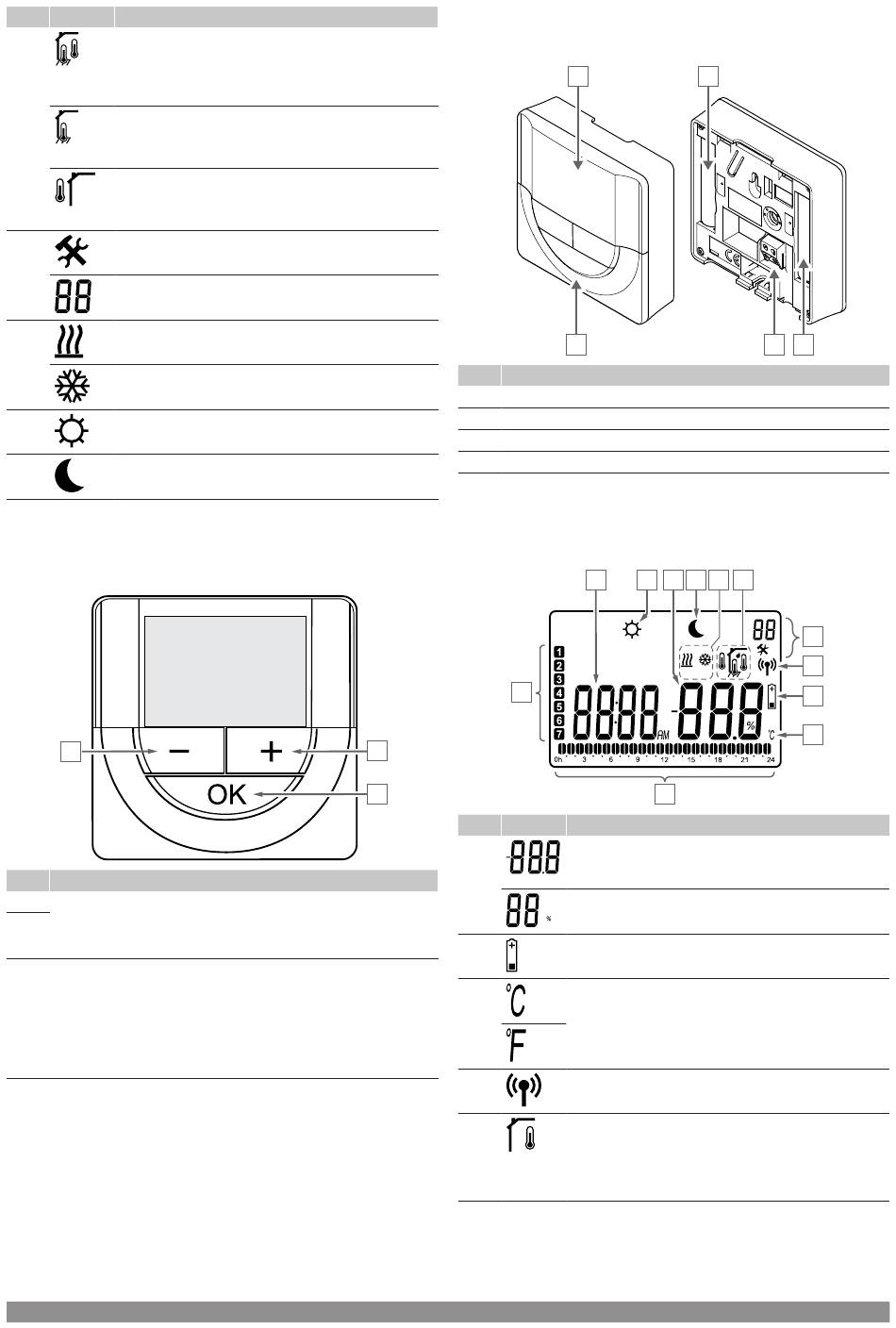

Tastenlayout
Nachfolgende Abbildung zeigt die Tasten, die zum Betrieb der
digitalen Raumfühler verwendet werden.
A
Pos. Kurztext
A Die Tasten - und + werden für Folgendes verwendet:
B
• Einstellen der Sollwerttemperatur
• Ändern der Einstellungen-Menü-Parameter
C Die Tasten OK wird für Folgendes verwendet:
• Wechsel zwischen den aktuellen Statusdaten und Werten
der verfügbaren Fühler, die an den Raumfühler
angeschlossen sind
• Aufrufen/Verlassen des Einstellungen-Menüs
• eine Einstellung zu bestätigen
86 | Uponor Smatrix Wave Pulse
B
C
CD0000076
| Montage- und Bedienungsanleitung
Uponor Smatrix Wave T-168
Die folgende Abbildung zeigt die Komponenten des Raumfühlers.
A
B
Pos. Kurztext
A Anzeige
B Tasten
C Anschluss für externen Fühler (nicht polarisiert)
D Batterien
Display-Aufbau
Die Abbildung zeigt alle Symbole und Zeichen, die auf dem Display
angezeigt werden können:
J
K
Pos. Symbol Kurztext
A Die Temperatur wird mit den Zeichen + oder -, zwei
digitalen Stellen, einem Dezimalpunkt und einer
Dezimalstelle (0 oder 5) angezeigt.
Die relative Luftfeuchtigkeit wird mit zwei digitalen
Stellen angezeigt. Anzeige mit einer „%"-Stelle
B Anzeige Batterie schwach
C Temperatureinheit, wird angezeigt, wenn die
Zeichengruppe A eine Temperatur anzeigt
D Verbindungsanzeige
E Innentemperaturanzeige
Fernfühler, Temperaturanzeige (RS-Modus)
Der Text Err sowie ein blinkendes Fühlersymbol
zeigen an, dass der Fühler defekt ist
D
C D
H A I G E
F
D
B
C
L
