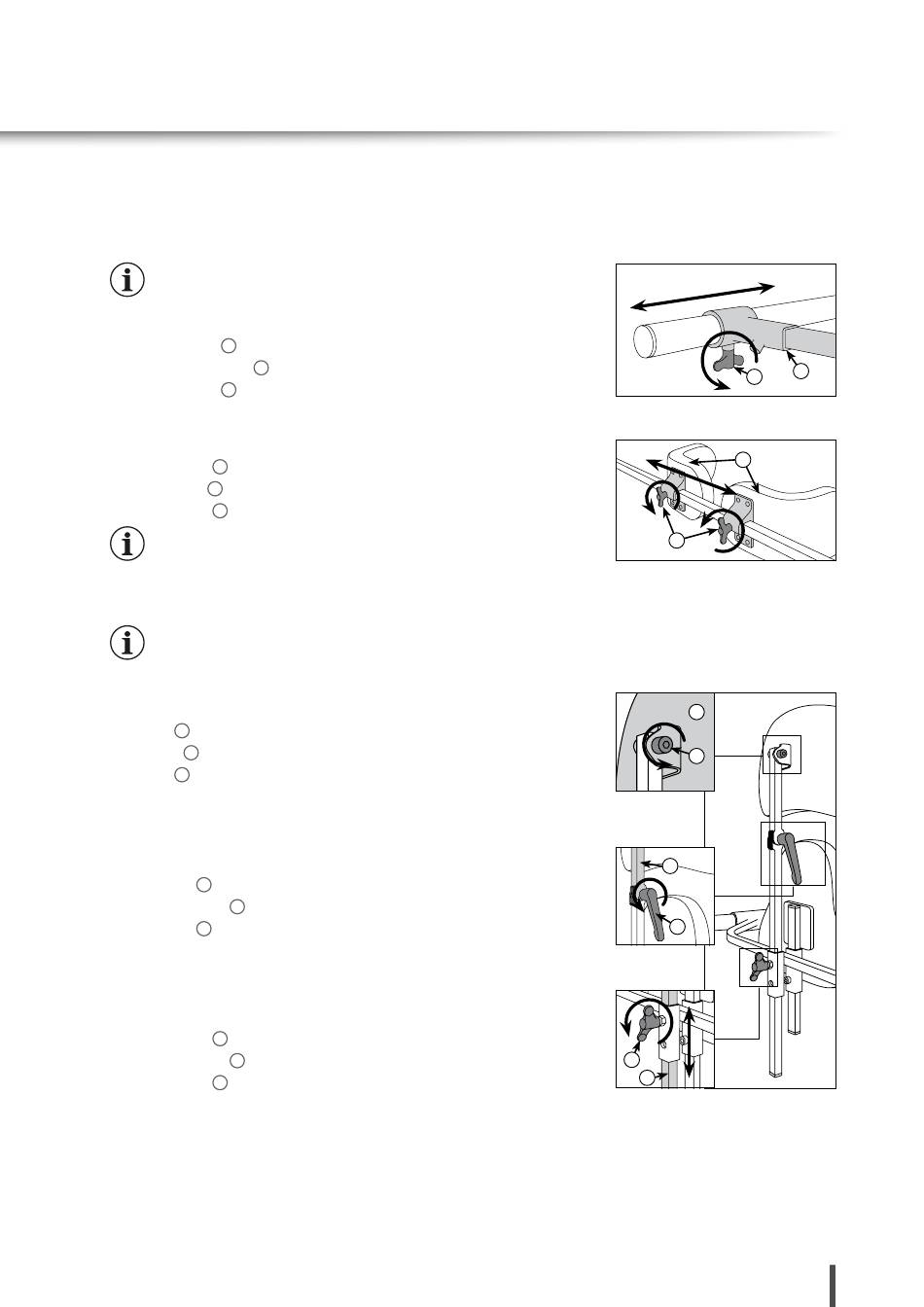

6 .15 B E C K E N P E LOT T E (O P T I O N A L )
Tiefenverstellung
Die Tiefenverstellung kann nur bei der Barrenholm­Halterung ange­
wendet werden. Bei einem Schwenkarmbeckenrahmen richtet sich die
Tiefe nach dem Rahmen und kann nicht zusätzlich verstellt werden.
Flügelschrauben gegen den Uhrzeigersinn lösen.
1
Beckenpelottenhalter
Flügelschrauben im Uhrzeigersinn wieder fest anziehen.
1
Breitenverstellung
Flügelschraube gegen den Uhrzeigersinn lösen.
1
Beckenpelotte an die gewünschte Position schieben.
2
Flügelschraube im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die zweite Pelotte einzustellen.
6 .16 KO P F S T Ü T Z E (O P T I O N A L )
Die Kopfstütze wird am Rückenpelottenhalter befestigt. Sollte diese in
der Tiefe verstellt werden, wird die Kopfstütze automatisch mitverstellt.

Neigungsverstellung, Kopfauflage

Schraube gegen den Uhrzeigersinnlösen.
1
Kopfstütze in gewünschte Neigung versetzen.
2
Schraube im Uhrzeigersinn wieder fest anziehen.
1
Winkelverstellung, Kopfstützenhalter
Klemmhebel gegen den Uhrzeigersinn lösen.
3
Kopfstützenhalter
4
Klemmhebel im Uhrzeigersinn wieder fest anziehen.
3
Höhenverstellung
Flügelschraube gegen den Uhrzeigersinn lösen.
5
Kopfstützenhalter
6
Flügelschraube im Uhrzeigersinn wieder fest anziehen.
5
Technische Änderungen und Druckfehler vorbehalten.
auf die gewünschte Tiefe verstellen.
2
auf die gewünschte Winkelung verstellen.
an die gewünschte Höhe schieben.
2
1
2
1
2
1
4
3
5
6
