Tischplattenschrägverstellung; Armauflagen (Optional); Brustpelotte (Optional); Montieren - Rehatec Impuls Gebrauchsanweisung

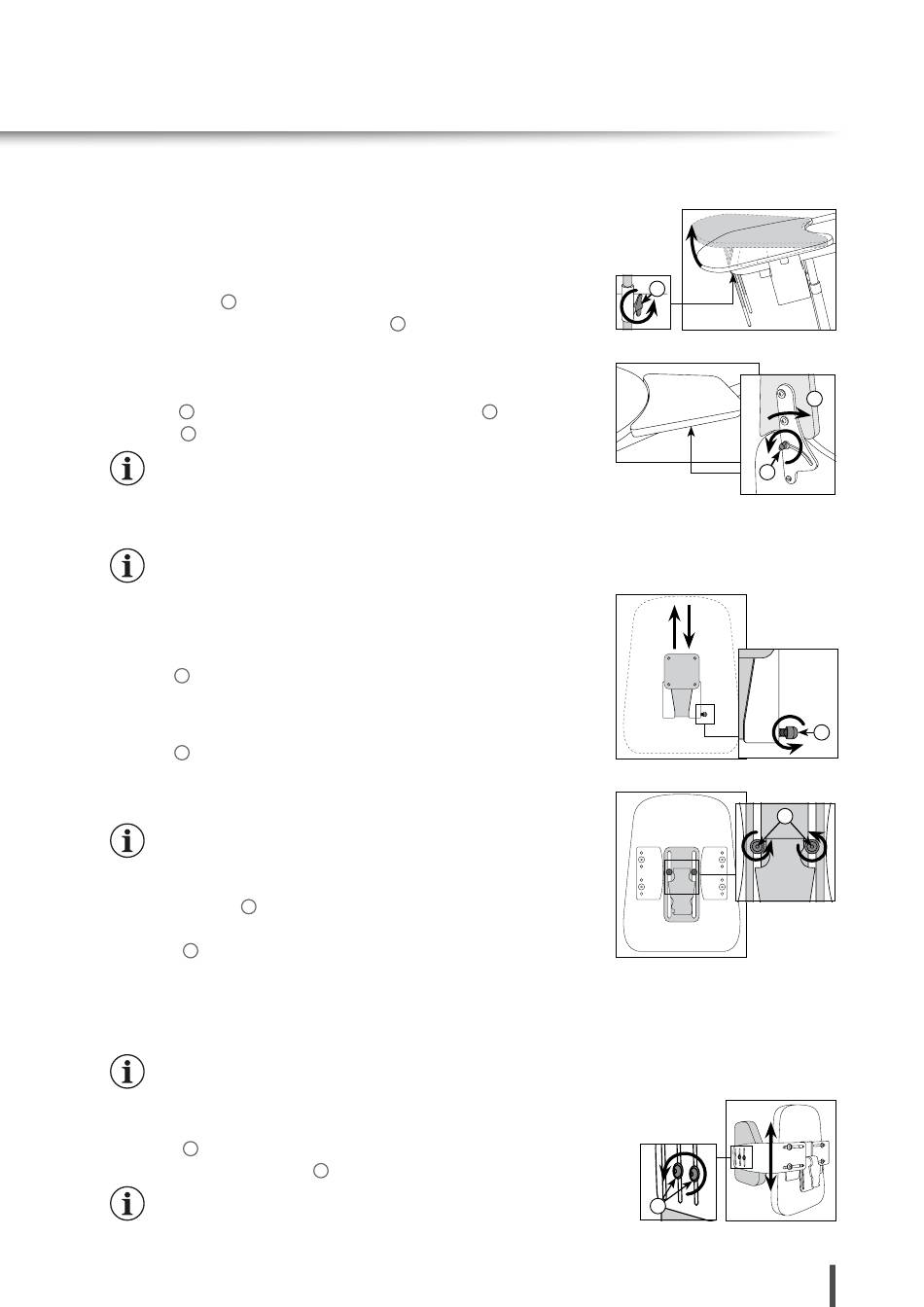

Tischplattenschrägverstellung
Die Tischplattenschrägverstellung wird standardmäßig beim Untergestell
Multi verbaut, dadruch können Sie den Tisch beim Verstellen der Neigung
wieder in eine horizontale Lage versetzen.
Flügelschrauben gegen den Uhrzeigersinn lösen. Tisch auf die ge-
1
wünschte Höhe anheben. Flügelschrauben
6 .10 A R M AU F L AG E N (O P T I O N A L )
Mini-Wing gegen den Uhrzeigersinn lösen. Armauflage
1
Mini-Wing im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die andere Armauflage einzustellen.
6 .11 B R U S T P E LOT T E (O P T I O N A L )
Sind Seitenführungspelotten an der Brustpelotte befestigt, müssen
diese vor Verstellung abmontiert und nach Verstellung wieder montiert
werden (siehe Kapitel „6.12 Seitenführungspelotten an der Brustpelotte").

Montieren

Schraube gegen den Uhrzeigersinn lösen.
1
Brustpelotte aus der Halterung nach oben herausziehen.
Nach Bedarf Brustpelotte in die Halterung hineinstecken.
Schraube im Uhrzeigersinn wieder fest drehen.
1
Höhenverstellung
Vor Verstellung, muss die Brustpelotte zuerst vom Stehgerät abmontiert
werden und nach Verstellung wieder montiert werden (siehe Kapitel
„6.11 Brustpelotte – Montieren").
Die zwei Schrauben
Brustpelottenhalter in der Höhe verschieben.
Schrauben im Uhrzeigersinn wieder fest drehen.
2
6 .12 S E I T E N FÜ H R U N G S P E LOT T E N
(M O N TAG E A N D E R B R U S T P E LOT T E , O P T I O N A L )
Die Brustpelotte muss vor Verstellung vom Gerät entfernt und nach der
Verstellung wieder Montiert werden (siehe Kapitel „6.11 Brust pelotte").
Höhenverstellung
Schrauben gegen den Uhrzeigersinn lösen. Seitenführungspelotte in
1
der Höhe einstellen. Schrauben
Wiederholen Sie den Vorgang um die zweite Pelotte einzustellen.
Technische Änderungen und Druckfehler vorbehalten.
(optional)
wieder fest anziehen.
1
gegen den Uhrzeigersinn an der Brustpelotte lösen.
2
im Uhrzeigersinn wieder fest anziehen.
1
1
arretieren.
2
1
2
1
1
2
27
