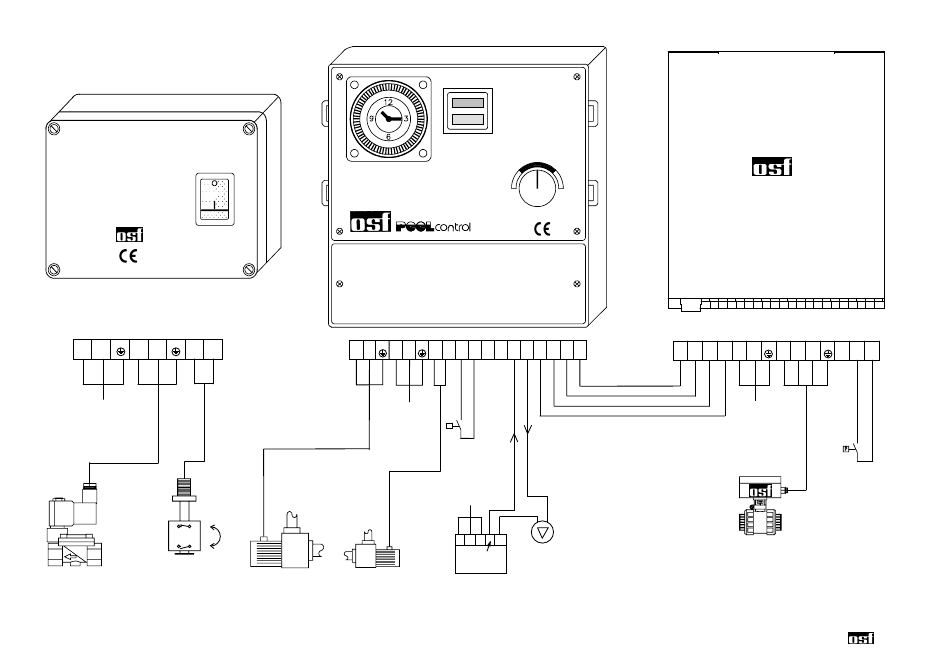

PC-230 mit SNR-1609 und EUROTRONIK-10
Elektronische
AUS
Niveauregelung
SNR-1609
mit Schwimmerschalter
EIN
L1
N
U1
N
6
4
Netz 230V
1/N/PE
Mini-
Schwimmerschalter
Magnetventil 230V
Alle Steuerungen (Filtersteuerung, Niveauregelung, Rückspülsteuerung und Dosiertechnik) benötigen eine eigene Spannungsversorgung!
Filterzeit
PC-230
U1 N
L1 N
U2
Netz 230V
1/N/PE
Filterpumpe
Heizungspumpe
Filtern
Heizen
Automatic
Aus/0
Manual
N
Th Th
21 22 2 3 4
5
Thermostat
Netz 230V
1/N/PE
N
Dosier-
Ausgang
pumpe
Pumpe
Dosiertechnik
EUROTRONIK-10
5
4
3
2 L1 N
U2 U3
N
10 11
Netz 230V
1/N/PE
Druckschalter
Stellantrieb
Geöffnet bei "Rückspülen und "Klarspülen",
geschlossen bei "Filtern"
