OSF POOL control PC-230 Montage- Und Betriebsanleitung Seite 3

Filtersteuerung

Werbung

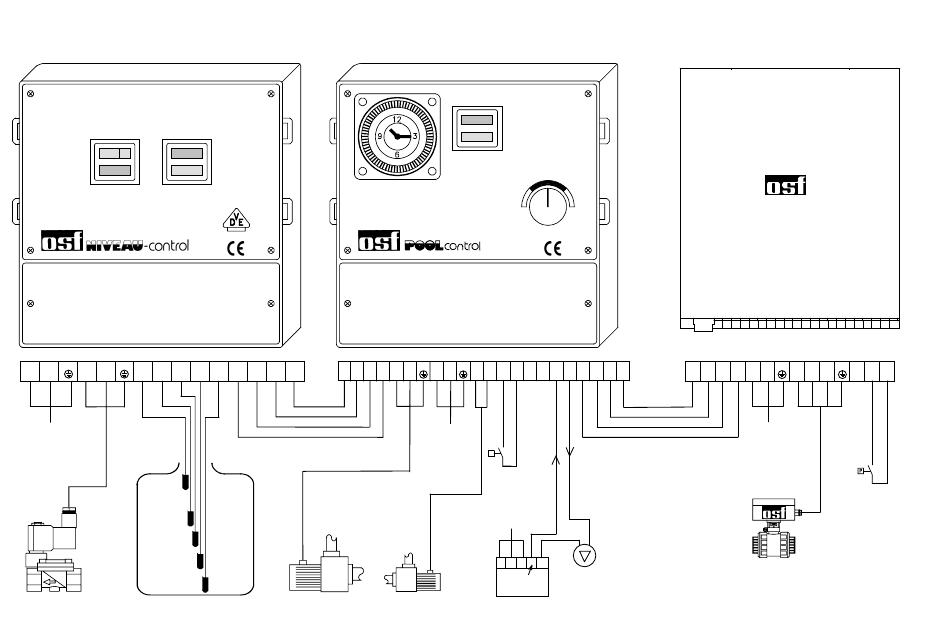

Kombination PC-230 mit NR-12-TRS-2 und EUROTRONIK-10
Auffangbehältersteuerung
NR-12-TRS-2
Aus/Ein
0
l
Wasserzulauf
NR-12-TRS-2
L1
N
U1
N
8
5
6
Netz 230V
1/N/PE
Elektroden
Magnetventil 230V
Auffangbehälter
Alle Steuerungen (Filtersteuerung, Niveauregelung, Rückspülsteuerung und Dosiertechnik) benötigen eine eigene Spannungsversorgung!
Wassermangel
Filterpumpe
7
4
14
13
12
11
11 12 13 14 U1 N
Filterpumpe
Filtern
Heizen
Automatic
Aus/0
Filterzeit
PC-230
L1 N
U2
N
Th Th
21 22 2 3 4
Netz 230V
1/N/PE
Thermostat
Netz 230V
1/N/PE
N
Ausgang
Pumpe
Dosiertechnik
Heizungspumpe
Manual
EUROTRONIK-10
5
4
5
3
2 L1 N
Netz 230V
1/N/PE
Stellantrieb
Dosier-
pumpe
Geöffnet bei "Rückspülen und "Klarspülen",
geschlossen bei "Filtern"
U2 U3
N
10 11
Druckschalter
